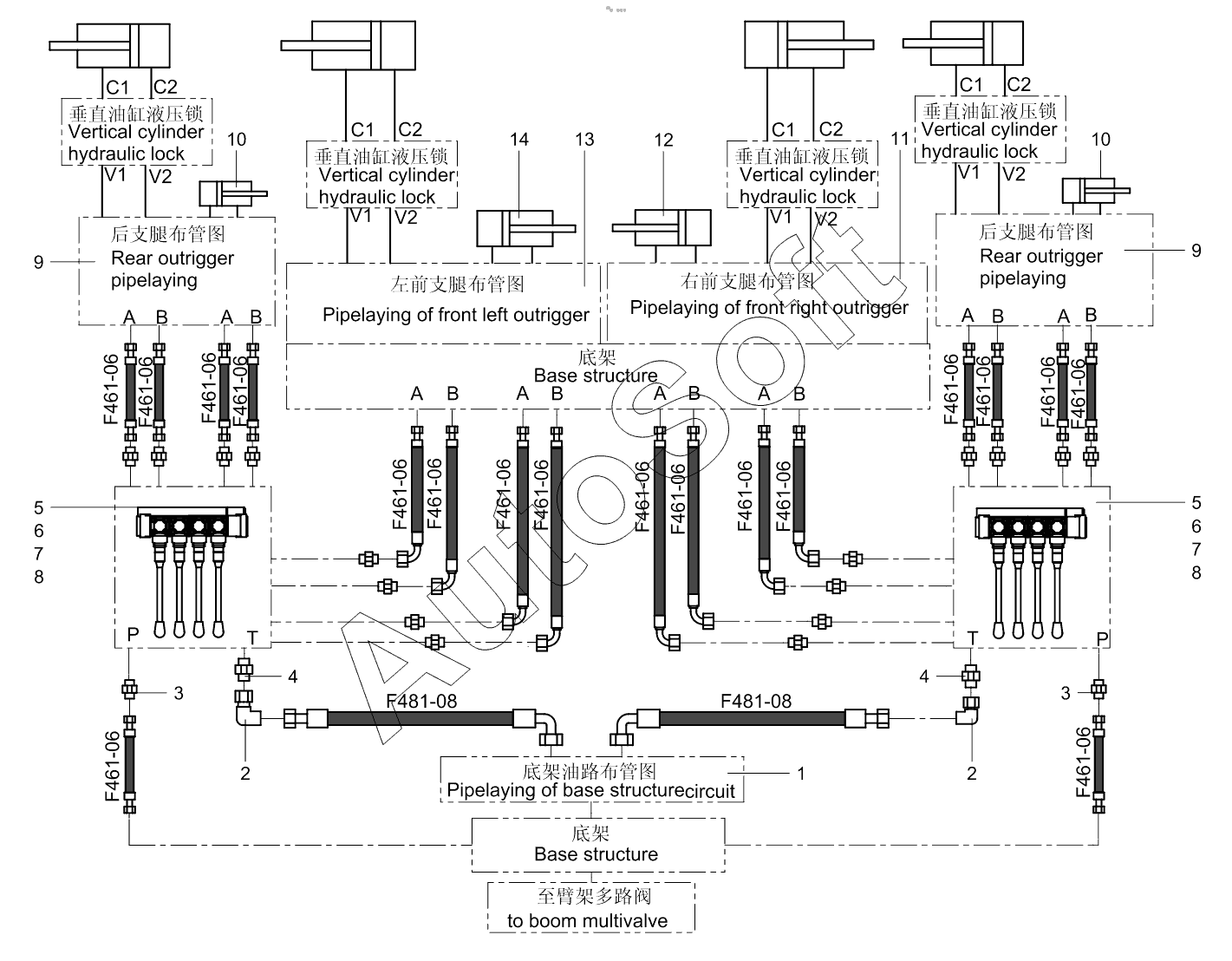

Каталог запасных частей к технике: Zoomlion 33X-4Z. Chassis layout diagram 001615457A0000000
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Chassis oil circuit layout diagram | |
| 2 | 1***8 | Right angle built-up joint | |
| 3 | 1***2 | End straight coupling | |
| 4 | 1***5 | End straight coupling | |
| 5 | 0***2 | Outrigger multi-way valve mounting plate | |
| 6 | 1***0 | Screw | |
| 7 | 1***0 | Washer | |
| 8 | 1***2 | Nut | |
| 9 | 0***0 | Rear outrigger cloth tube diagram | |
| 10 | 0***0 | Rear horizontal telescopic cylinder layout diagram | |
| 11 | 0***0 | Right front outrigger cloth tube diagram | |
| 12 | 0***0 | Right front horizontal telescopic cylinder layout diagram | |
| 13 | 0***0 | Left front outrigger cloth tube diagram | |
| 14 | 0***0 | Left front horizontal telescopic cylinder layout diagram |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
