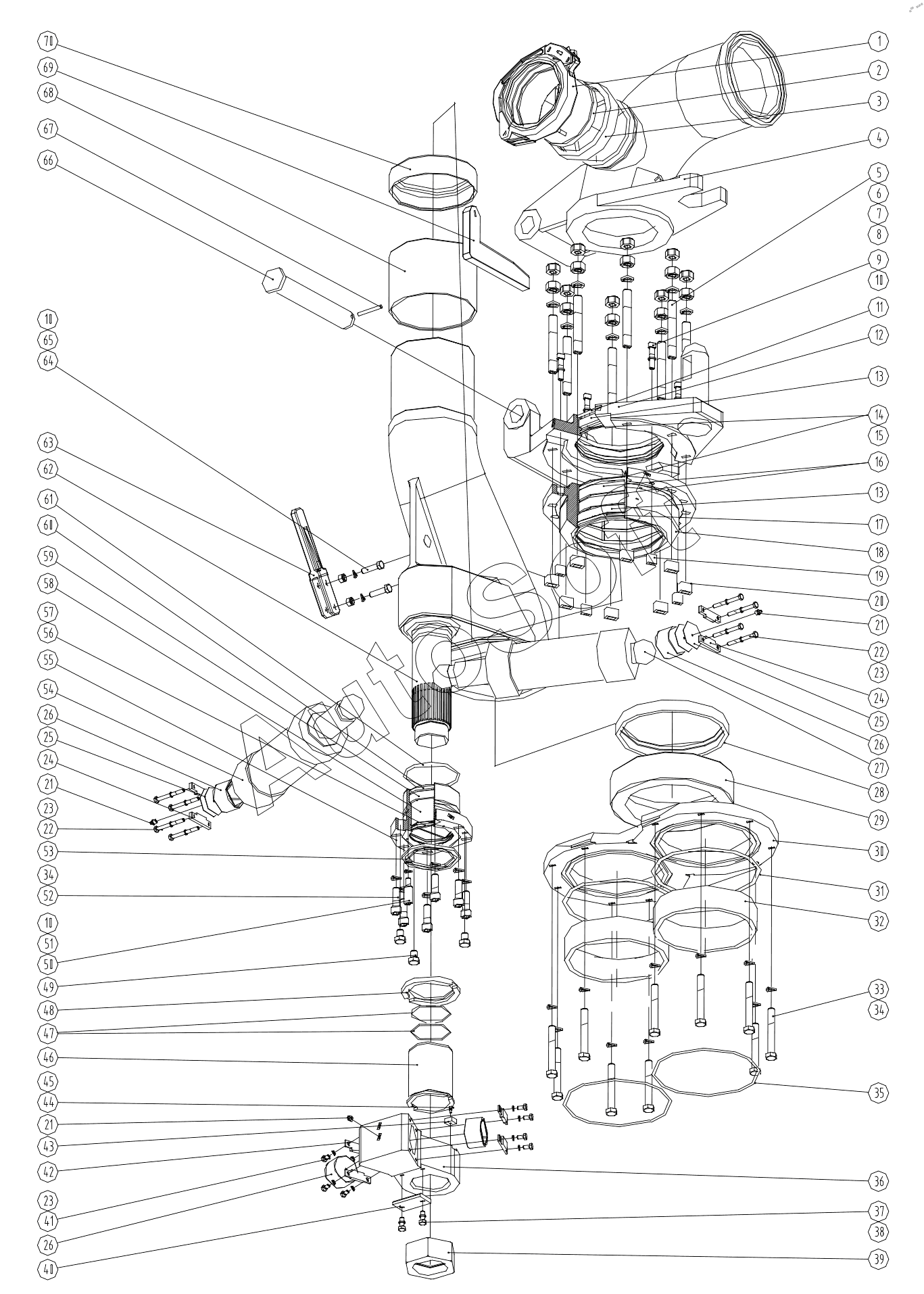

Каталог запасных частей к технике: Zoomlion 47X-5RZ. DISTRIBUTING VALVE SYSTEM
57
68
67
66
65
64
63
62
61
60
59
58
69
56
55
54
53
52
51
50
49
48
47
46
70
12
23
23
23
22
22
21
21
21
20
19
18
17
16
15
14
13
13
24
24
11
10
10
10
9
8
7
6
5
4
3
2
35
45
44
43
42
41
40
39
38
37
36
1
34
34
33
32
31
30
29
28
27
26
26
26
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Coupling | |
| 2 | 0***0 | 150b type end cap | |
| 3 | 0***5 | Sealing ring | |
| 4 | 0***0 | Bend pipe | |
| 5 | 1***5 | Pillar bolt | |
| 6 | 1***7 | Nut | |
| 7 | 1***8 | Washer | |
| 8 | 0***9 | Screw cap | |
| 9 | 1***9 | Screw | |
| 10 | 1***4 | Washer | |
| 11 | 1***8 | O-ring | |
| 12 | 0***0 | Discharge port | |
| 13 | 0***8 | Yx sealing ring | |
| 14 | 1***6 | O-ring | |
| 15 | 0***0 | Retaining ring | |
| 16 | 0***9 | Bearing | |
| 17 | 0***7 | J-type dust ring | |
| 18 | 0***8 | Bearing seat | |
| 19 | 0***2 | Cushion cover 2 | |
| 20 | 0***1 | Cushion cover | |
| 21 | 1***7 | Oil cup | |
| 22 | 1***4 | Bolt | |
| 23 | 1***3 | Washer | |
| 24 | 0***7 | Limit plate | |
| 25 | 0***6 | Adjusting gasket | |
| 26 | 0***4 | Spherical bearings | |
| 27 | 0***0 | Right swing cylinder | |
| 28 | 0***6 | Rubber spring | |
| 29 | 0***0 | Distribution valve assembly | |
| 30 | 0***4 | Glasses plate | |
| 31 | 1***9 | O-ring | |
| 32 | 0***2 | Transition set | |
| 33 | 1***4 | Bolt | |
| 34 | 1***5 | Washer | |
| 35 | 1***8 | O-ring | |
| 36 | 0***3 | Rocker arm | |
| 37 | 1***4 | Bolt | |
| 38 | 1***7 | Washer | |
| 39 | 0***2 | Nut | |
| 40 | 0***3 | Stopper | |
| 41 | 1***8 | Bolt | |
| 42 | 0***7 | Limit plate | |
| 43 | 0***9 | Key | |
| 44 | 1***8 | Screw | |
| 45 | 1***4 | Washer | |
| 46 | 0***4 | Bushing | |
| 47 | 1***9 | O-ring | |
| 48 | 0***5 | Collar | |
| 49 | 0***8 | Screw plug | |
| 50 | 0***7 | Positioning pin | |
| 51 | 0***9 | Washer | |
| 52 | 1***1 | Screw | |
| 53 | 0***6 | End face bearing | |
| 54 | 0***0 | Left swing cylinder | |
| 55 | 0***1 | Bearing seat | |
| 56 | 1***2 | O-ring | |
| 57 | 0***3 | Retaining ring | |
| 58 | 0***2 | Du bearing | |
| 59 | 0***1 | Yx type sealing ring | |
| 60 | 0***0 | J-type dust ring | |
| 61 | 1***1 | O-ring | |
| 62 | 0***0 | S pipe valve | |
| 63 | 0***0 | Movable scraper | |
| 64 | 1***9 | Bolt | |
| 65 | 1***6 | Nut | |
| 66 | 0***0 | Pin shaft | |
| 67 | 1***7 | Pin | |
| 68 | 0***1 | Bushing | |
| 69 | 0***1 | Oblique block | |
| 70 | 0***1 | Set | |
| 71 | 0***1 | Piston rod | |
| 72 | 1***2 | Screw | |
| 73 | 1***9 | Dustproof ring A1 | |
| 74 | 1***3 | Seal of piston rod | |
| 75 | 1***2 | FR guide ring | |
| 76 | 1***3 | Screw | |
| 77 | 1***4 | Washer | |
| 78 | 0***2 | Guide sleeve | |
| 79 | 1***4 | O-ring | |
| 80 | 0***3 | Retaining ring | |
| 81 | 1***9 | O-ring | |
| 82 | 1***1 | FR guide ring | |
| 83 | 1***6 | OK piston seal | |
| 84 | 0***7 | Piston | |
| 85 | 0***0 | Oil cylinder block | |
| 86 | 1***4 | Check valve | |
| 87 | 0***1 | Cylinder head flange | |
| 87 | 0***4 | Cylinder head flange | |
| 88 | 1***4 | O-ring | |
| 89 | 0***5 | Lock nut | |
| 90 | 0***6 | Adjusting bolts |
