Каталог запасных частей к технике: Zoomlion 47X-5RZ. MIXING MECHANSIM
33
23
23
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
22
34
34
35
36
37
38
39
40
41
12
12
2
2
3
3
4
5
6
6
7
7
8
9
9
10
10
11
11
11
1
13
13
14
14
15
15
16
16
17
17
18
19
20
21

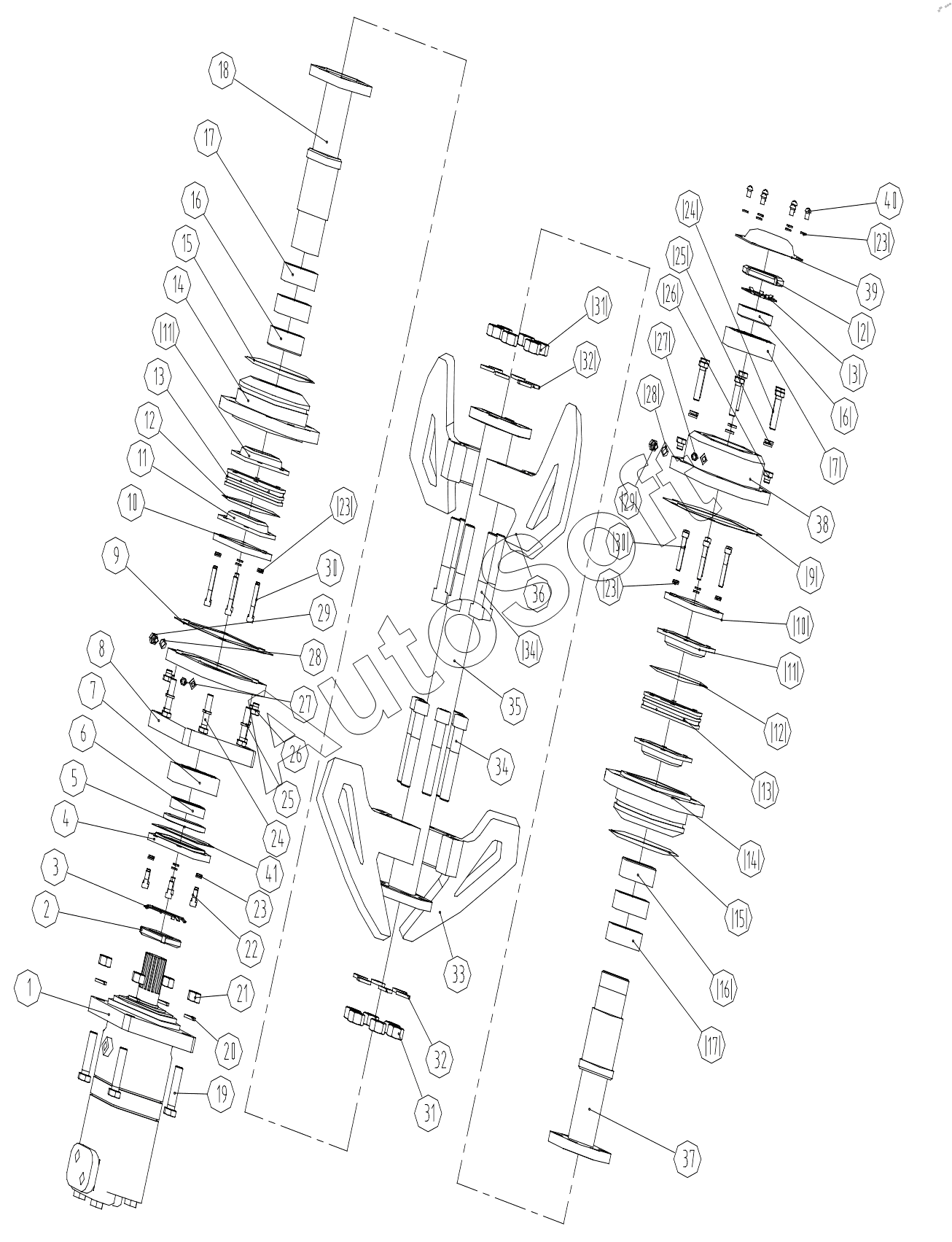

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Mixing motor | |
| 2 | 1***5 | Nut M60x2 GB/T812-1988 | |
| 3 | 1***6 | Washer | |
| 4 | 0***3 | Transparent cover | |
| 5 | 1***3 | Felt ring | |
| 6 | 0***2 | Bushing | |
| 7 | 1***1 | Centering roller bearing | |
| 8 | 0***1 | Bearing seat 1 | |
| 9 | 0***9 | Gasket | |
| 10 | 0***4 | Gland | |
| 11 | 0***0 | L-shaped sealing ring | |
| 12 | 1***9 | O-ring | |
| 13 | 0***5 | Spacer | |
| 14 | 0***6 | Transition flange | |
| 15 | 1***2 | O-ring | |
| 16 | 0***1 | Set | |
| 17 | 0***2 | Wear-resistant sleeve | |
| 18 | 0***3 | Half shaft 1 | |
| 19 | 1***9 | Bolt | |
| 20 | 1***5 | Washer | |
| 21 | 1***0 | Nut | |
| 22 | 1***2 | Screw | |
| 23 | 1***3 | Washer | |
| 24 | 1***4 | Bolt | |
| 25 | 1***4 | Washer | |
| 26 | 0***4 | Screw plug | |
| 27 | 1***7 | Oil cup | |
| 28 | 1***0 | Combined seal washer | |
| 29 | 1***4 | Outter hexagon plug screw | |
| 30 | 1***0 | Screw | |
| 31 | 1***8 | Nut | |
| 32 | 1***8 | Washer | |
| 33 | 0***7 | Blade 1 | |
| 34 | 1***7 | Screw | |
| 35 | 0***0 | Central mixer shaft | |
| 36 | 0***8 | Blade 2 | |
| 37 | 0***1 | Half shaft 2 | |
| 38 | 0***1 | Bearing seat 2 | |
| 39 | 0***2 | Stuffy cover | |
| 40 | 1***3 | Screw | |
| 41 | 0***3 | Paper pad | |
| 42 | 0***6 | Screw plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
