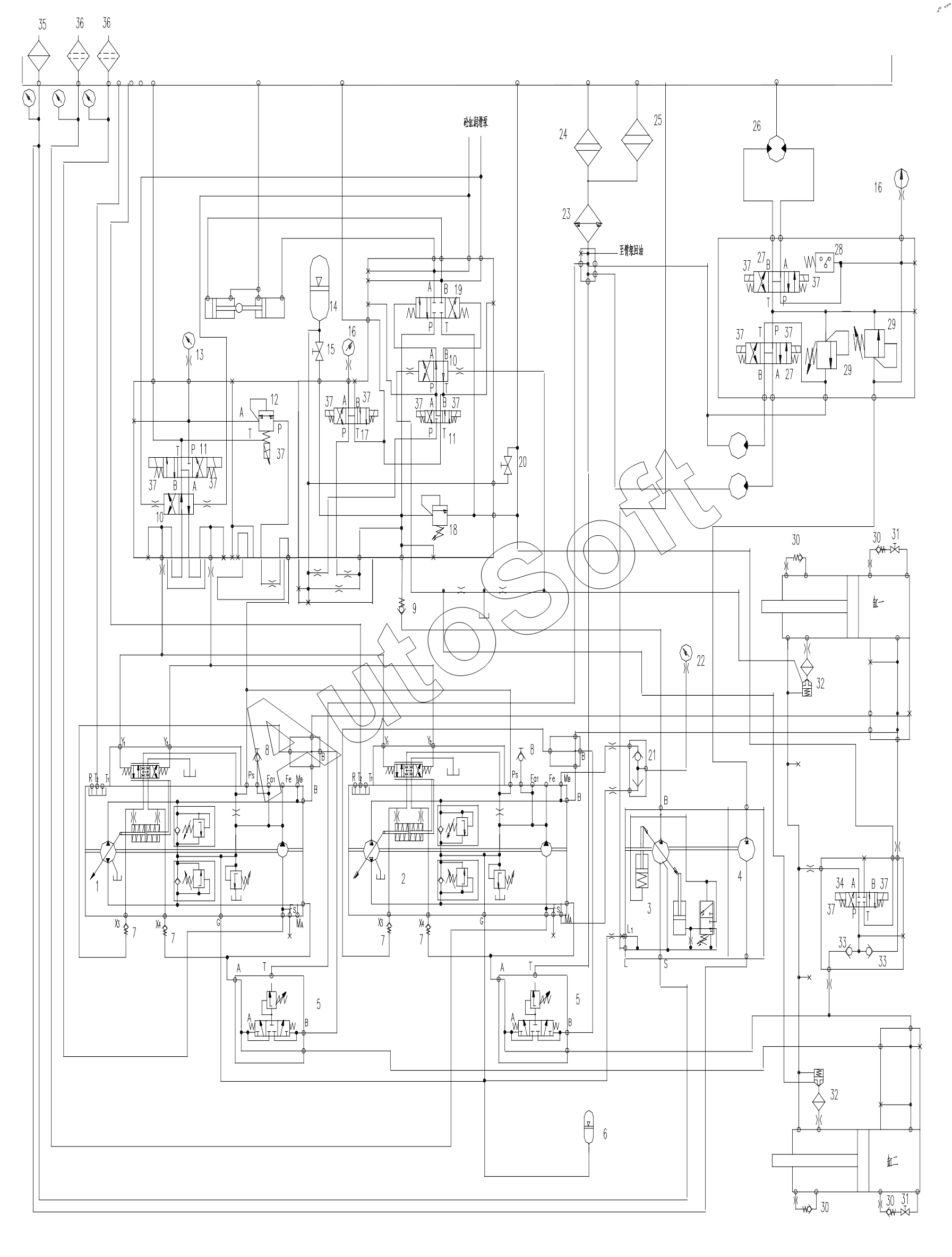

Каталог запасных частей к технике: Zoomlion 47X-5RZ. HYDRAULIC SYSTEM DIAGRAM
1
2
3
4
5
5
6
7
7
7
7
8
8
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
30
30
31
31
32
32
33
33
34
35
36
36
37
37
37
37
37
37
37
37
37
37
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Main pump | |
| 2 | 1***8 | Main pump | |
| 3 | 1***7 | Constant pressure pump | |
| 4 | 1***5 | Gear pump | |
| 5 | 1***0 | Flush valve | |
| 6 | 1***7 | Accumulator | |
| 7 | 1***4 | Check valve | |
| 8 | 1***8 | Pressure detecting joint | |
| 9 | 1***2 | Check valve | |
| 10 | 1***5 | Hydraulic reversing valve | |
| 11 | 1***6 | Solenoid reversal valve | |
| 12 | 1***1 | Solenoid proportional reducing valve | |
| 13 | 1***0 | Manometer | |
| 14 | 1***7 | Accumulator | |
| 15 | 1***8 | Ball valve | |
| 16 | 1***8 | Manometer | |
| 17 | 1***2 | Solenoid reversing valve | |
| 18 | 1***2 | Overflow valve | |
| 19 | 1***8 | Hydraulic control reversing valve | |
| 20 | 1***8 | Dual-channel ball valve | |
| 21 | 1***9 | Shuttle valve | |
| 22 | 1***6 | Pressure sensor | |
| 23 | 1***6 | Cooler | |
| 24 | 1***2 | Oil return filter | |
| 25 | 1***0 | Water suction filter | |
| 26 | 1***9 | Mixing motor | |
| 27 | 1***7 | Manual operated directional valve | |
| 28 | 1***9 | Pressure switch | |
| 29 | 1***9 | Additional overflow valve | |
| 30 | 1***7 | Check valve | |
| 31 | 1***1 | Ball valve | |
| 32 | 1***3 | Logic valve | |
| 33 | 1***7 | Check valve | |
| 34 | 1***5 | Solenoid reversal valve | |
| 35 | 1***3 | Suction filter | |
| 36 | 1***4 | Suction filter | |
| 37 | 1***8 | Wire plug |
