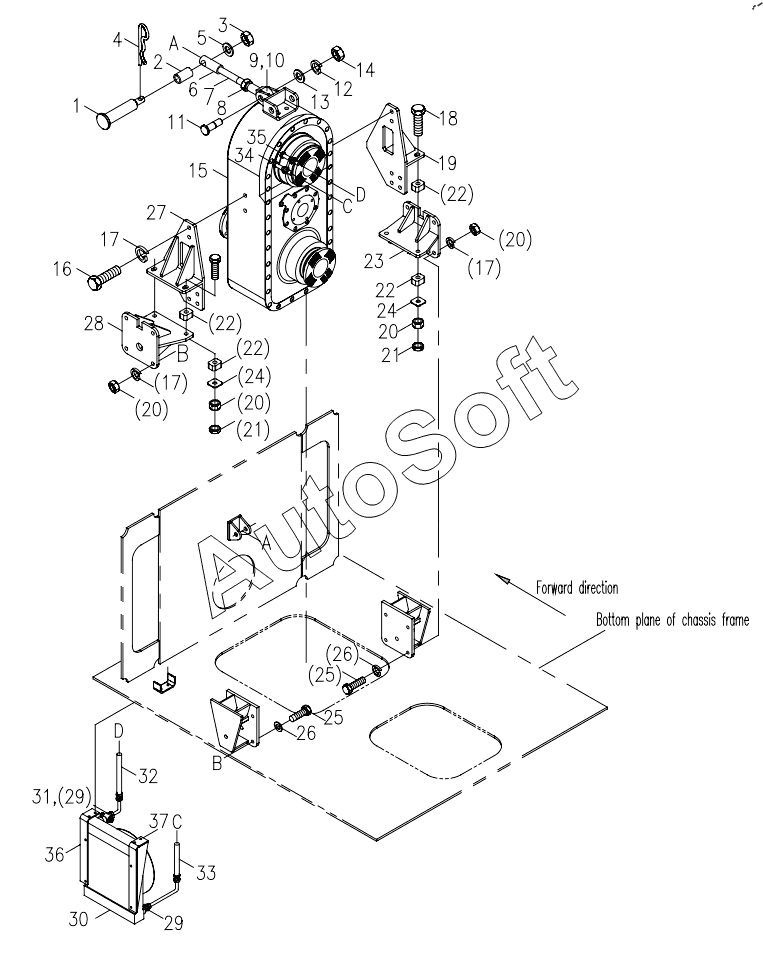

Каталог запасных частей к технике: Zoomlion ZLJ5550JQZV3.2 (2016). TRANSFER CASE AND ITS INSTALLATION D00672601810000000Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
17
18
19
20
20
20
20
21
21
22
22
22
22
23
24
24
25
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1990200006 | 1***6 | Nylon strap | |
| 202230016 | 2***6 | Loctite glue | |
| 204050005 | 2***5 | Gear oil for heavy-duty vehicle | |
| 1 | 0***0 | Pin | |
| 2 | 0***0 | Sleeve | |
| 3 | 1***5 | Nut | |
| 4 | 1***2 | Pin | |
| 5 | 1***1 | Washer | |
| 6 | 0***0 | Threaded seat | |
| 7 | 0***0 | Threaded rod | |
| 8 | 1***9 | Nut | |
| 9 | 1***8 | Rod-end knuckle bearing | |
| 10 | 0***0 | Lifting point | |
| 11 | 0***0 | Pin | |
| 12 | 1***6 | Шайба 27 | |
| 13 | 1***7 | Washer | |
| 14 | 1***3 | Гайка M27 | |
| 15 | 1***3 | Transfer case | |
| 15 | 1***2 | Transfer case | |
| 16 | 1***4 | Bolt | |
| 17 | 1***5 | Washer | |
| 18 | 0***0 | Seat | |
| 19 | 1***7 | Bolt M16x100-8.8 GB/T5782-2000 | |
| 20 | 1***0 | Nut | |
| 21 | 1***8 | Nut | |
| 22 | 0***1 | Shock pad | |
| 23 | 0***0 | Seat | |
| 24 | 0***1 | Pressure plate | |
| 25 | 1***5 | Bolt | |
| 26 | 1***2 | Washer | |
| 27 | 0***0 | Seat | |
| 28 | 0***0 | Seat | |
| 29 | 1***3 | Fitting body | |
| 30 | 1***1 | Oil cooler | |
| 31 | 1***7 | Fitting | |
| 32 | 1***0 | Rubber hose assy | |
| 33 | 1***6 | Rubber hose assy | |
| 34 | 1***1 | Pipe fitting | |
| 35 | 1***9 | Pipe joint | |
| 36 | 0***0 | Bracket | |
| 37 | 0***0 | Bracket |
