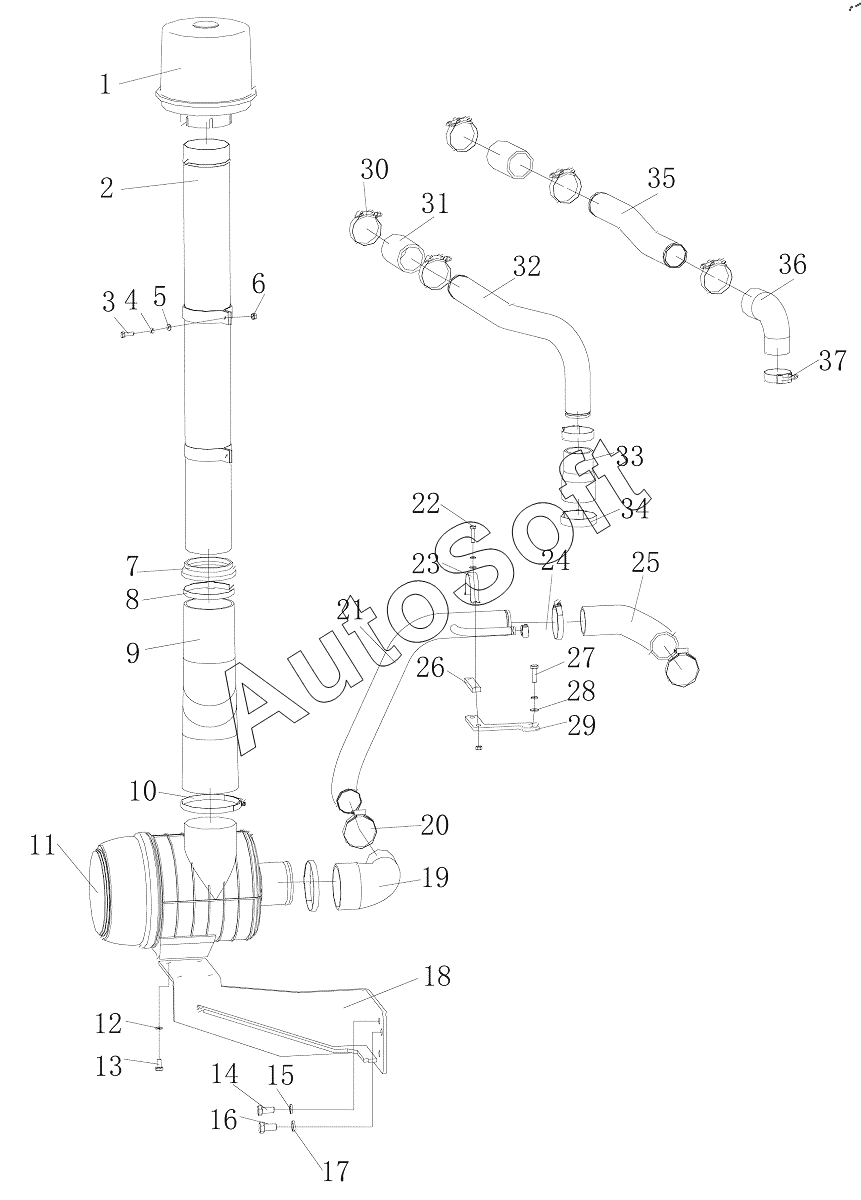

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015711025QAA00000 Всасывающая система в сборе
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Фильтр предварительной очистки | |
| 2 | 0***0 | Сборка переходной трубы фильтра грубой очистки | |
| 3 | 1***8 | Bolt | |
| 4 | 1***4 | Шайба | |
| 5 | 1***6 | Washer | |
| 6 | 1***2 | Nut | |
| 7 | 0***5 | Защитный кожух воздушного фильтра | |
| 8 | 1***1 | Хомут для шланга | |
| 9 | 0***0 | Всасывающий шланг воздушного фильтра | |
| 10 | 1***3 | Хомут для шланга | |
| 11 | 1***8 | Воздушный фильтр в сборе | |
| 12 | 1***2 | Шайба | |
| 13 | 1***6 | Bolt | |
| 14 | 1***4 | Bolt | |
| 15 | 1***5 | Шайба | |
| 16 | 1***9 | Bolt | |
| 17 | 1***8 | Шайба | |
| 18 | 0***0 | Сварка опоры воздушного фильтра | |
| 19 | 0***4 | Выпускной шланг воздушного фильтра | |
| 20 | 1***8 | Хомут для шланга | |
| 21 | 0***0 | Сварка впускной стальной трубы двигателя | |
| 22 | 1***3 | Болт | |
| 23 | 0***6 | Стопорный хомут | |
| 24 | 1***4 | Хомут для шланга | |
| 25 | 0***4 | Впускной шланг двигателя | |
| 26 | 0***7 | Блок-подушка | |
| 27 | 1***2 | Bolt | |
| 28 | 1***1 | Washer | |
| 29 | 0***0 | Опора впускной стальной трубы | |
| 30 | 1***8 | Т-образный хомут для шланга | |
| 31 | 0***0 | Соединительный шланг | |
| 32 | 0***0 | Выпускная стальная труба промежуточного охладителя | |
| 33 | 0***0 | Впускной соединительный патрубок промежуточного охладителя | |
| 34 | 1***1 | Т-образный хомут для шланга | |
| 35 | 0***0 | Впускная стальная труба промежуточного охладителя | |
| 36 | 0***3 | Впускной патрубок промежуточного охладителя | |
| 37 | 1***7 | Т-образный хомут для шланга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
