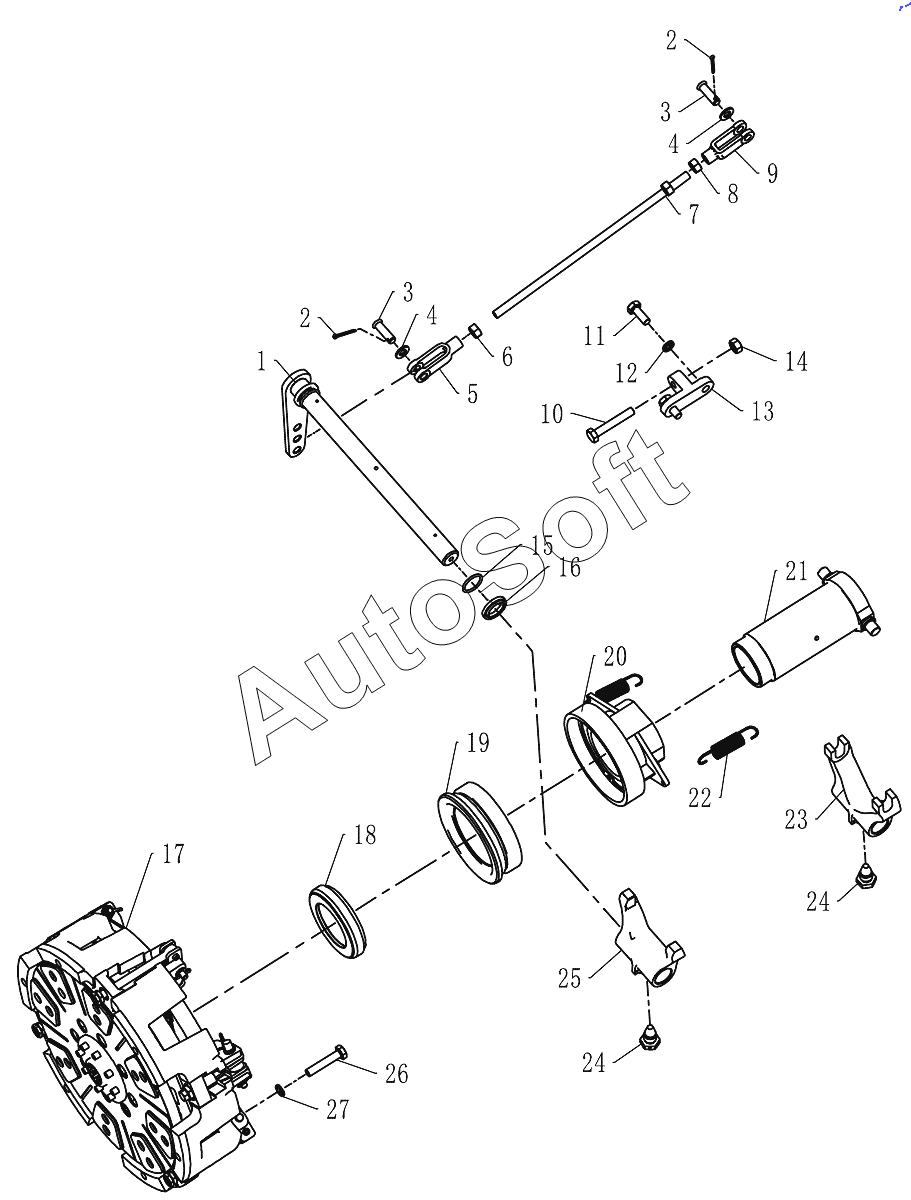

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015712021CAC00000 Сцепление и механизм управления в сборе (1)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Сварка вала коромысла вторичного сцепления | |
| 2 | 1***9 | Шплинт | |
| 3 | 1***8 | Pin | |
| 4 | 1***0 | Washer | |
| 5 | 0***2 | Передняя вилка рычага тяги | |
| 6 | 1***9 | Гайка | |
| 7 | 0***9 | Сварка рычага вторичного сцепления | |
| 8 | 1***7 | Гайка | |
| 9 | 0***7 | Передняя вилка рычага тяги | |
| 10 | 1***5 | Болт | |
| 11 | 1***4 | Bolt | |
| 12 | 1***2 | Seal ring | |
| 13 | 0***6 | Ограничитель | |
| 14 | 1***5 | Nut | |
| 15 | 1***7 | О-образное кольцо | |
| 16 | 0***8 | Пылезащитное кольцо | |
| 17 | 1***9 | Сцепление в сборе | |
| 18 | 1***5 | Выжимной подшипник главного сцепления | |
| 19 | 0***0 | Выжимной подшипник и нажимной диск в сборе | |
| 20 | 0***0 | Гнездо подшипника вторичного сцепления | |
| 21 | 0***6 | Гнездо выжимного подшипника главного сцепления | |
| 22 | 0***7 | Возвратная пружина вторичного сцепления | |
| 23 | 0***4 | Вилка главного сцепления | |
| 24 | 0***3 | Стопорный винт | |
| 25 | 0***4 | Вилка вторичного сцепления | |
| 26 | 1***9 | Болт с шестигранной головкой |
