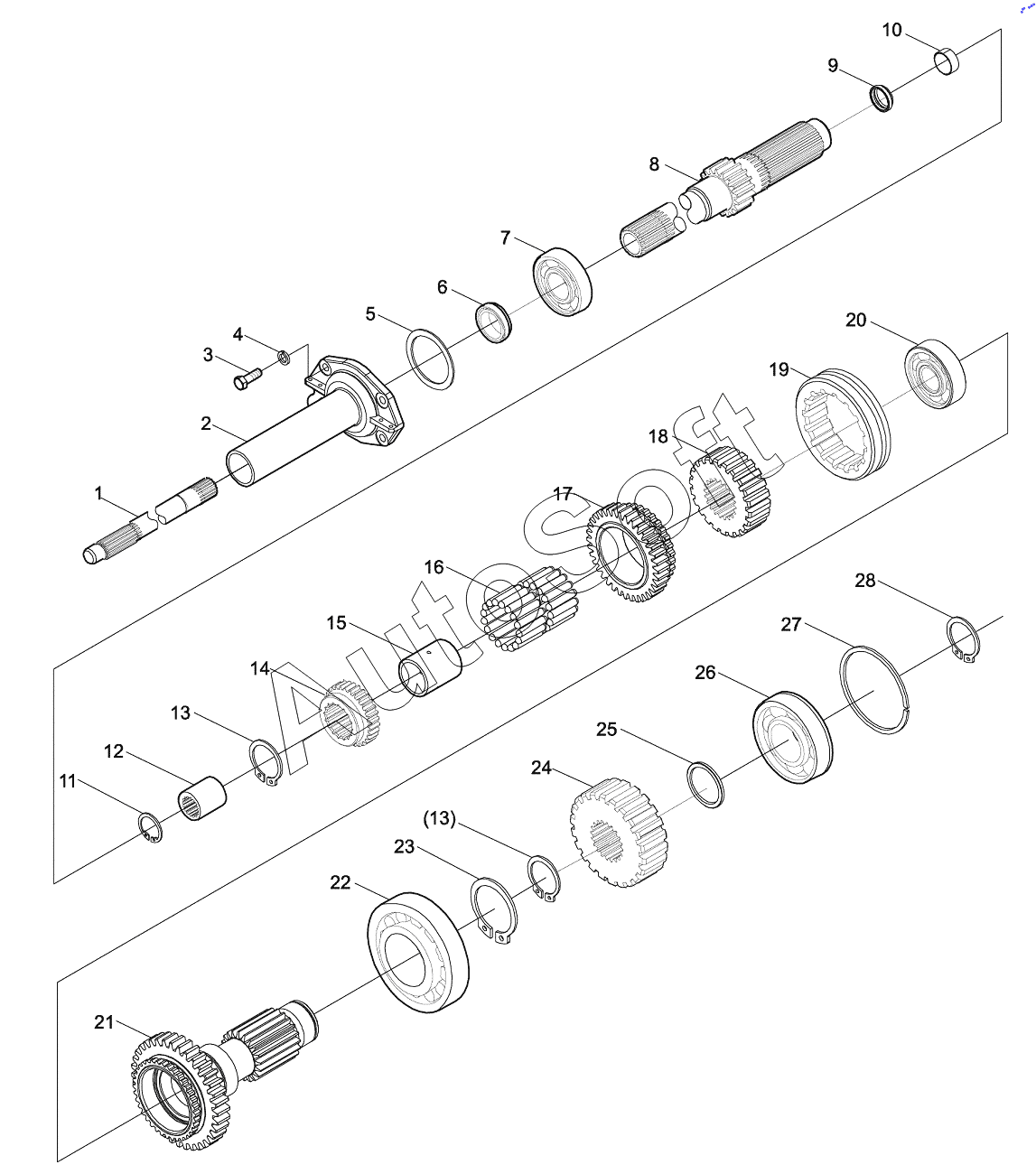

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015714037QAA00000 Коробка передач в сборе (2)
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
13
12
11
10
9
8
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Передний вал отбора мощности | |
| 2 | 0***2 | Гнездо подшипника первичного вала | |
| 3 | 1***9 | Болт | |
| 4 | 1***2 | Seal ring | |
| 5 | 0***9 | Регулировочная шайба первичного вала | |
| 5 | 0***0 | Регулировочная шайба первичного вала | |
| 5 | 0***1 | Регулировочная шайба первичного вала | |
| 6 | 1***2 | Сальник | |
| 7 | 0***5 | Роликовый подшипник | |
| 8 | 0***0 | Первичный вал | |
| 9 | 1***7 | Сальник первичного вала | |
| 10 | 0***2 | Втулка первичного вала | |
| 11 | 1***2 | Стопорное кольцо | |
| 12 | 0***6 | Соединительная втулка вала отбора мощности | |
| 13 | 1***9 | Стопорное кольцо | |
| 14 | 0***6 | Ведущая шестерня II-ступенчатой передачи | |
| 15 | 0***3 | Втулка ведущей шестерни II-ступенчатой передачи | |
| 16 | 1***7 | Игольчатый подшипник | |
| 17 | 0***7 | Ведущая шестерня III-ступенчатой передачи | |
| 18 | 0***5 | Зубодержатель зацепления передач | |
| 19 | 0***7 | Втулка зубчатого зацепления передач | |
| 20 | 1***6 | Сферический роликовый подшипник | |
| 21 | 0***1 | Промежуточный вал переключения челночного типа | |
| 22 | 1***7 | Роликовый подшипник | |
| 23 | 1***6 | Стопорное кольцо | |
| 24 | 0***7 | Ведущая шестерня вспомогательной коробки передач | |
| 25 | 0***9 | Стопорное кольцо промежуточного вала | |
| 26 | 1***8 | Роликовый подшипник | |
| 27 | 1***9 | Упорное кольцо | |
| 28 | 1***9 | Стопорное кольцо | |
| 29 | 0***6 | Стопорное кольцо |
