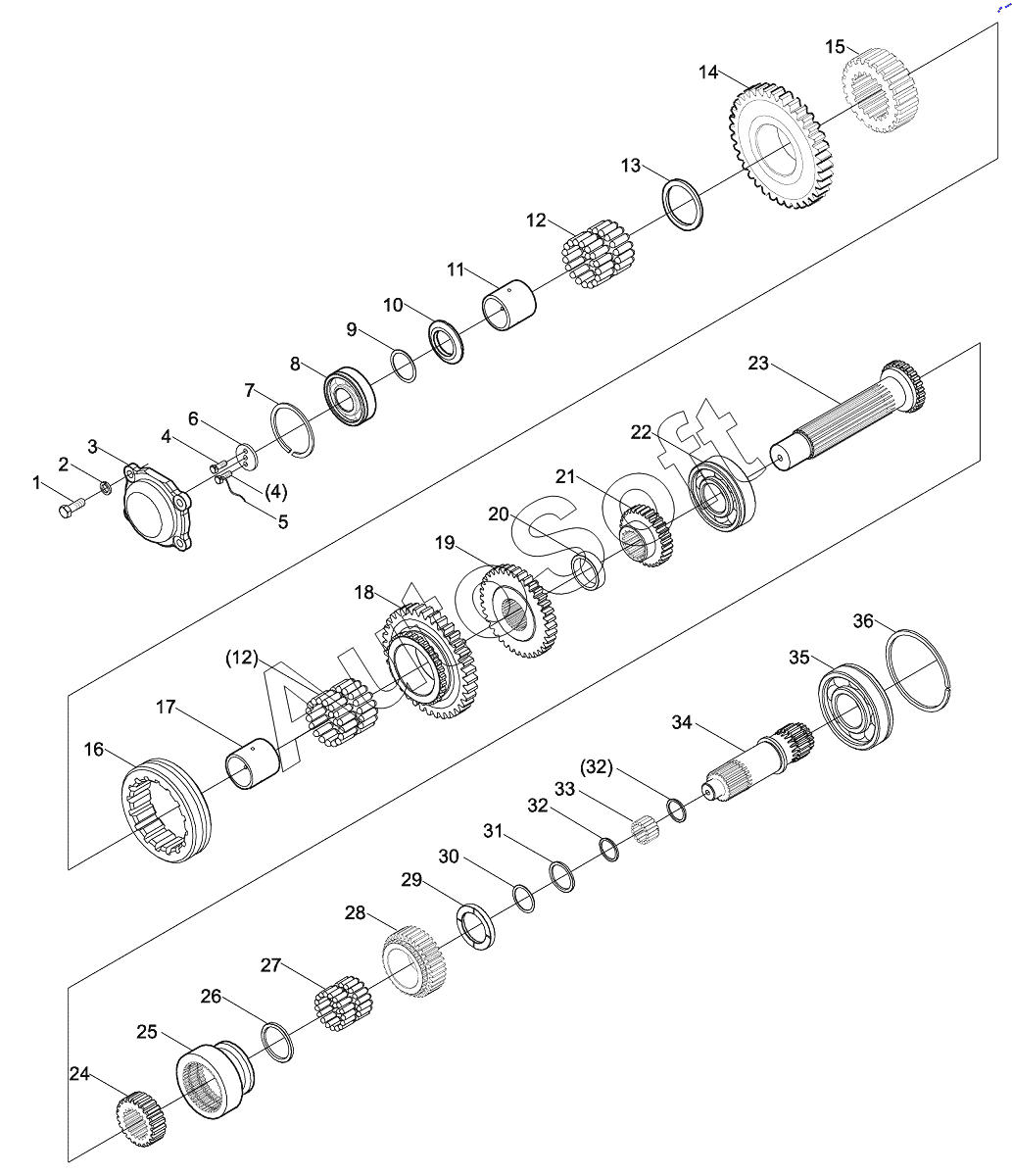

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015714037QAA00000 Коробка передач в сборе (3)
1
2
3
4
4
5
6
7
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Болт | |
| 2 | 1***2 | Seal ring | |
| 3 | 0***4 | Торцевая крышка промежуточного вала | |
| 4 | 1***6 | Болт | |
| 5 | 1***2 | Оцинкованная стальная проволока | |
| 6 | 0***3 | Нажимная пластина подшипника промежуточного вала | |
| 7 | 1***7 | Упорное кольцо | |
| 8 | 1***4 | Роликовый подшипник | |
| 9 | 0***6 | Регулировочная прокладка | |
| 9 | 0***7 | Регулировочная прокладка | |
| 9 | 0***8 | Регулировочная прокладка | |
| 10 | 0***2 | Упорное кольцо промежуточного вала | |
| 11 | 0***1 | Втулка ведомой шестерни I-ступенчатой передачи | |
| 12 | 1***7 | Игольчатый подшипник | |
| 13 | 0***9 | Распорное кольцо игольчатого подшипника промежуточного вала | |
| 14 | 0***0 | Ведомая шестерня I-ступенчатой передачи | |
| 15 | 0***5 | Зубодержатель зацепления III-IV передач | |
| 16 | 0***7 | Втулка зубчатого зацепления передач | |
| 17 | 0***3 | Втулка ведущей шестерни II-ступенчатой передачи | |
| 18 | 0***2 | Ведомая шестерня II-ступенчатой передачи | |
| 19 | 0***1 | Ведомая шестерня III-ступенчатой передачи | |
| 20 | 0***8 | Длинная распорка промежуточного вала | |
| 21 | 0***2 | Ведомая шестерня IV-ступенчатой передачи | |
| 22 | 1***7 | Подшипник | |
| 23 | 0***6 | Промежуточный вал | |
| 24 | 0***8 | Держатель ведомой шестерни вспомогательной коробки передач | |
| 25 | 0***2 | Ведомая шестерня заднего хода | |
| 26 | 0***4 | Стопорное кольцо игольчатого ролика | |
| 27 | 1***9 | Игольчатый подшипник | |
| 28 | 0***8 | Ведомая шестерня низкой передачи | |
| 29 | 0***4 | Стопорное кольцо упорного кольца | |
| 30 | 0***1 | Прокладка регулировки выходного вала челночного переключения передач | |
| 30 | 0***2 | Прокладка регулировки выходного вала челночного переключения передач | |
| 30 | 0***3 | Прокладка регулировки выходного вала челночного переключения передач | |
| 31 | 0***0 | Стопорное кольцо выходного вала | |
| 32 | 0***7 | Распорное кольцо малого игольчатого подшипника выходного вала | |
| 33 | 1***3 | Игольчатый подшипник | |
| 34 | 0***5 | Выходной вал | |
| 35 | 1***7 | Подшипник | |
| 36 | 1***8 | Стопорное кольцо |
