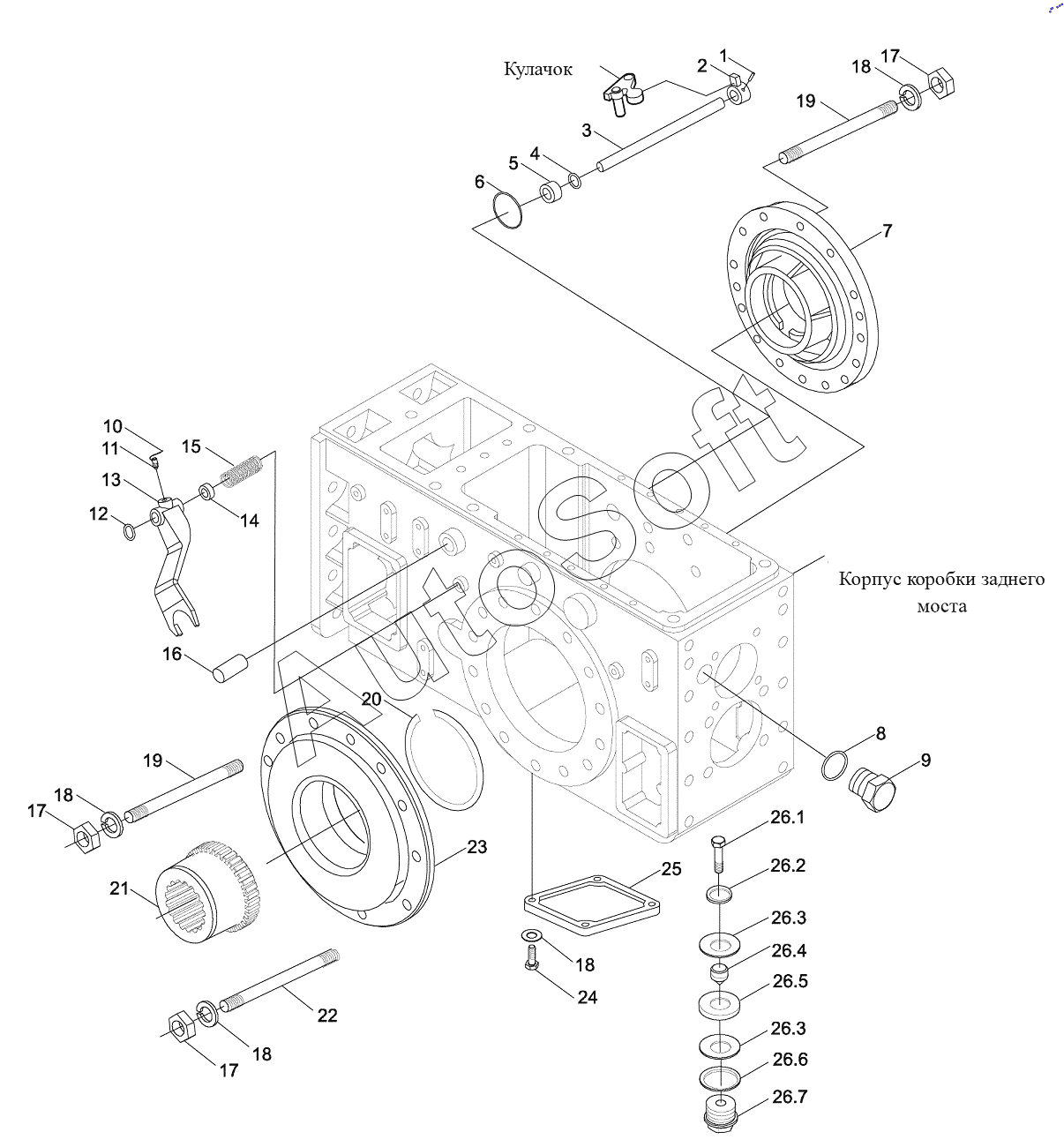

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015714038QAA00000 Задний мост в сборе (2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
18
19
19
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Шпилька | |
| 10 | 1***2 | Оцинкованная стальная проволока | |
| 11 | 0***8 | Стопорный винт | |
| 12 | 1***1 | Чашеобразная пробка | |
| 13 | 0***2 | Вилка блокировки дифференциала | |
| 14 | 0***3 | Распорная втулка | |
| 15 | 0***6 | Пружина блокировки дифференциала | |
| 16 | 0***4 | Втулка | |
| 17 | 1***0 | Гайка M14x1.5-8 | |
| 18 | 1***8 | Washer | |
| 19 | 1***7 | Шпилька | |
| 2 | 0***8 | Кулачок | |
| 20 | 0***9 | Регулировочная прокладка | |
| 20 | 0***0 | Регулировочная прокладка | |
| 20 | 0***1 | Регулировочная прокладка | |
| 21 | 0***5 | Втулка блокировки дифференциала | |
| 22 | 1***8 | Шпилька | |
| 23 | 0***0 | Левое гнездо подшипника | |
| 24 | 0***6 | Пробка сливного отверстия в сборе | |
| 24.1 | 1***4 | Bolt | |
| 24.2 | 1***7 | Washer | |
| 24.3 | 0***8 | Магнитная компрессионная шайба | |
| 24.4 | 0***7 | Алюминиевая втулка с магнитной изоляцией | |
| 24.5 | 0***9 | Магнит | |
| 24.6 | 1***2 | Комбинированное кольцо | |
| 24.7 | 0***0 | Сливная пробка | |
| 3 | 0***4 | Вильчатый валик блокировки дифференциала | |
| 4 | 1***7 | О-образное кольцо | |
| 5 | 0***7 | Ствол | |
| 6 | 1***9 | Уплотнительное кольцо | |
| 7 | 0***1 | Правое гнездо подшипника | |
| 8 | 1***1 | О-образное кольцо | |
| 9 | 0***5 | Заглушка |
