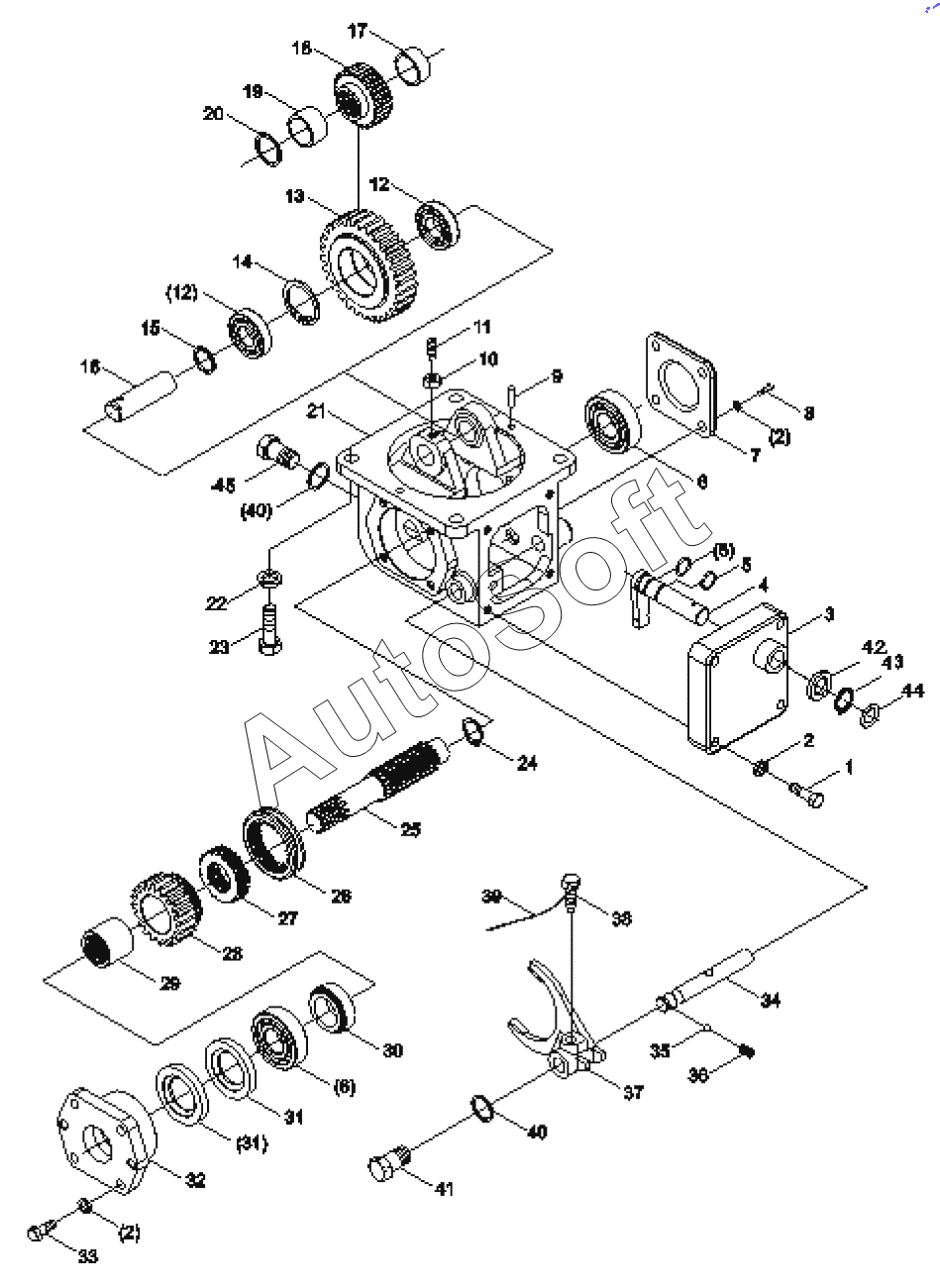

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 0015714042QAB00000 Раздаточная коробка в сборе (1)
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***т | Болт | |
| 2 | Ш***а | Шайба | |
| 3 | 0***1 | Боковая крышка | |
| 4 | 0***1 | Сварка вала поворота | |
| 5 | O***о | O-образное кольцо | |
| 6 | 1***7 | Подшипник | |
| 7 | 0***2 | Задняя крышка | |
| 8 | 1***4 | Bolt | |
| 9 | Ш***а | Шпилька | |
| 10 | Г***а | Гайка | |
| 11 | В***т | Винт | |
| 12 | П***к | Подшипник | |
| 13 | 0***3 | Промежуточная шестерня | |
| 14 | С***о | Стопорное кольцо | |
| 15 | 0***8 | Стопорное кольцо | |
| 16 | 0***7 | Вал промежуточной шестерни | |
| 17 | 0***9 | Распорная втулка | |
| 18 | 0***2 | Ведущая шестерня | |
| 19 | 0***4 | Распорная втулка | |
| 20 | 0***7 | Регулировочная прокладка | |
| 21 | Р***а | Раздаточная коробка | |
| 22 | Ш***а | Шайба | |
| 23 | Б***т | Болт | |
| 24 | 0***5 | Стопорное кольцо | |
| 25 | 0***9 | Вал шестерни раздаточной коробки | |
| 26 | 0***9 | Втулка зубчатого зацепления | |
| 27 | 0***0 | Зубодержатель зацепления | |
| 28 | 0***8 | Ведомая шестерня | |
| 29 | 0***3 | Втулка шестерни | |
| 30 | 0***1 | Распорная втулка | |
| 31 | С***к | Сальник | |
| 32 | 0***0 | Передняя крышка | |
| 33 | Б***т | Болт | |
| 34 | 0***1 | Вал вилки | |
| 35 | С***р | Стальной шар | |
| 36 | 0***8 | Пружина | |
| 37 | 0***0 | Вилка выключения | |
| 38 | 0***8 | Стопорный винт | |
| 39 | Г***а | Горячеоцинкованная стальная проволока | |
| 40 | К***о | Комбинированное уплотнительное кольцо | |
| 41 | 0***7 | Резьбовая пробка | |
| 42 | С***к | Сальник | |
| 43 | П***о | Пружинное стопорное кольцо | |
| 44 | 0***6 | Прокладка | |
| 45 | 0***9 | Сборка резьбовой пробки |
