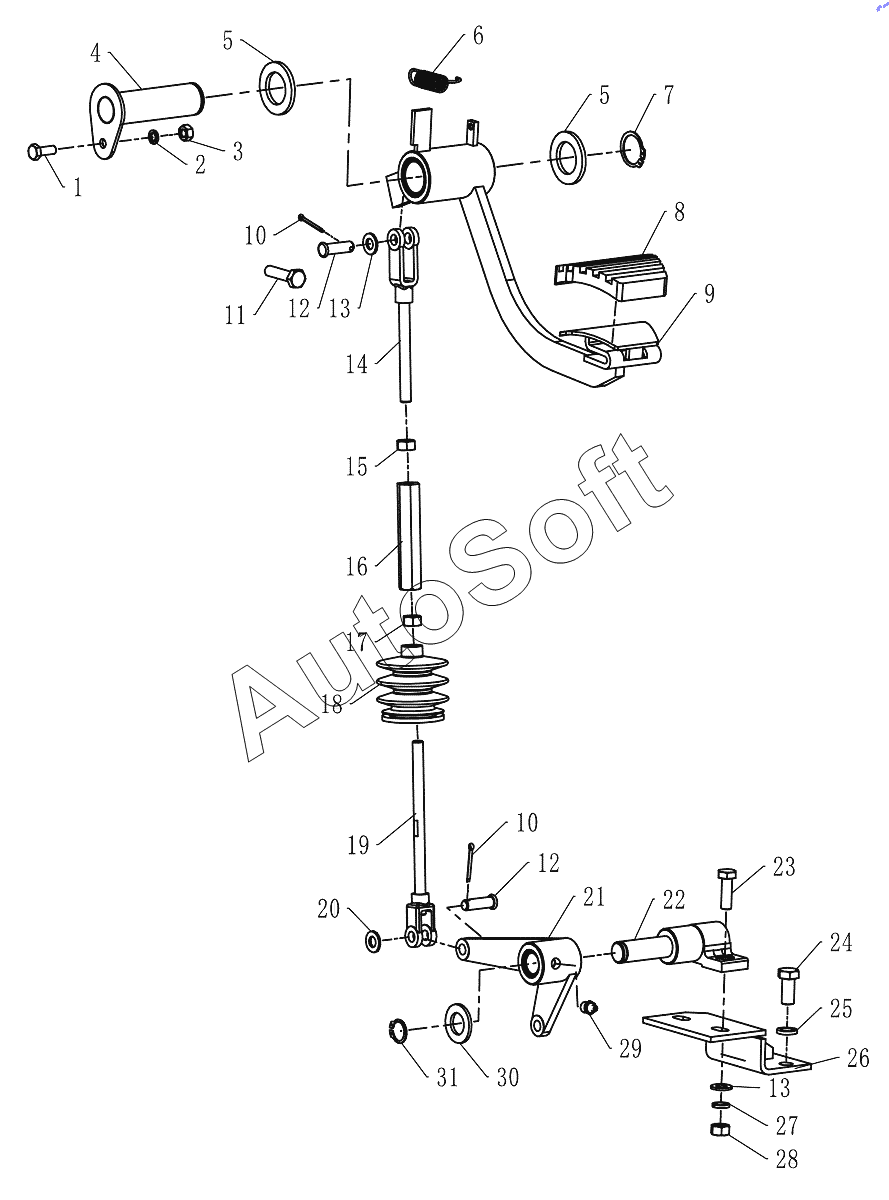

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015712021CAC00000 Сцепление и механизм управления в сборе (4)
1
2
3
4
5
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Bolt M8x20-10.9 | |
| 2 | 1***0 | Washer | |
| 3 | 1***9 | Hexagon nut M8-8 | |
| 4 | 0***5 | Сварочные детали вала педали главного сцепления | |
| 5 | 1***2 | Шайба | |
| 6 | 0***7 | Возвратная пружина | |
| 7 | 1***7 | Retainer ring | |
| 8 | 0***4 | Резиновая втулка педали | |
| 9 | 0***1 | Сварочные детали педали сцепления | |
| 10 | 1***9 | Шплинт | |
| 11 | 1***2 | Bolt | |
| 12 | 1***8 | Pin | |
| 13 | 1***2 | Washer | |
| 14 | 0***0 | Сварка разъемного шатуна | |
| 15 | 1***7 | Гайка | |
| 16 | 0***4 | Регулировочная трубка | |
| 17 | 1***9 | Гайка | |
| 18 | 0***5 | Пыльник сцепления | |
| 19 | 0***0 | Сварка верхнего рычага сцепления | |
| 20 | 1***0 | Washer | |
| 21 | 0***4 | Коромысло главного сцепления в сборе | |
| 22 | 0***0 | Сварка седла коромысла главного сцепления | |
| 23 | 1***4 | Болт M10x30-10.9 | |
| 24 | 1***9 | Bolt | |
| 25 | 1***3 | Washer | |
| 26 | 0***8 | Сварка опоры седла коромысла главного сцепления | |
| 27 | 1***2 | Seal ring | |
| 28 | 1***5 | Nut | |
| 29 | 1***8 | Прямоточный напорный смазочный стакан | |
| 30 | 1***3 | Washer 20-8-200HV | |
| 31 | 1***7 | Стопорное кольцо |
