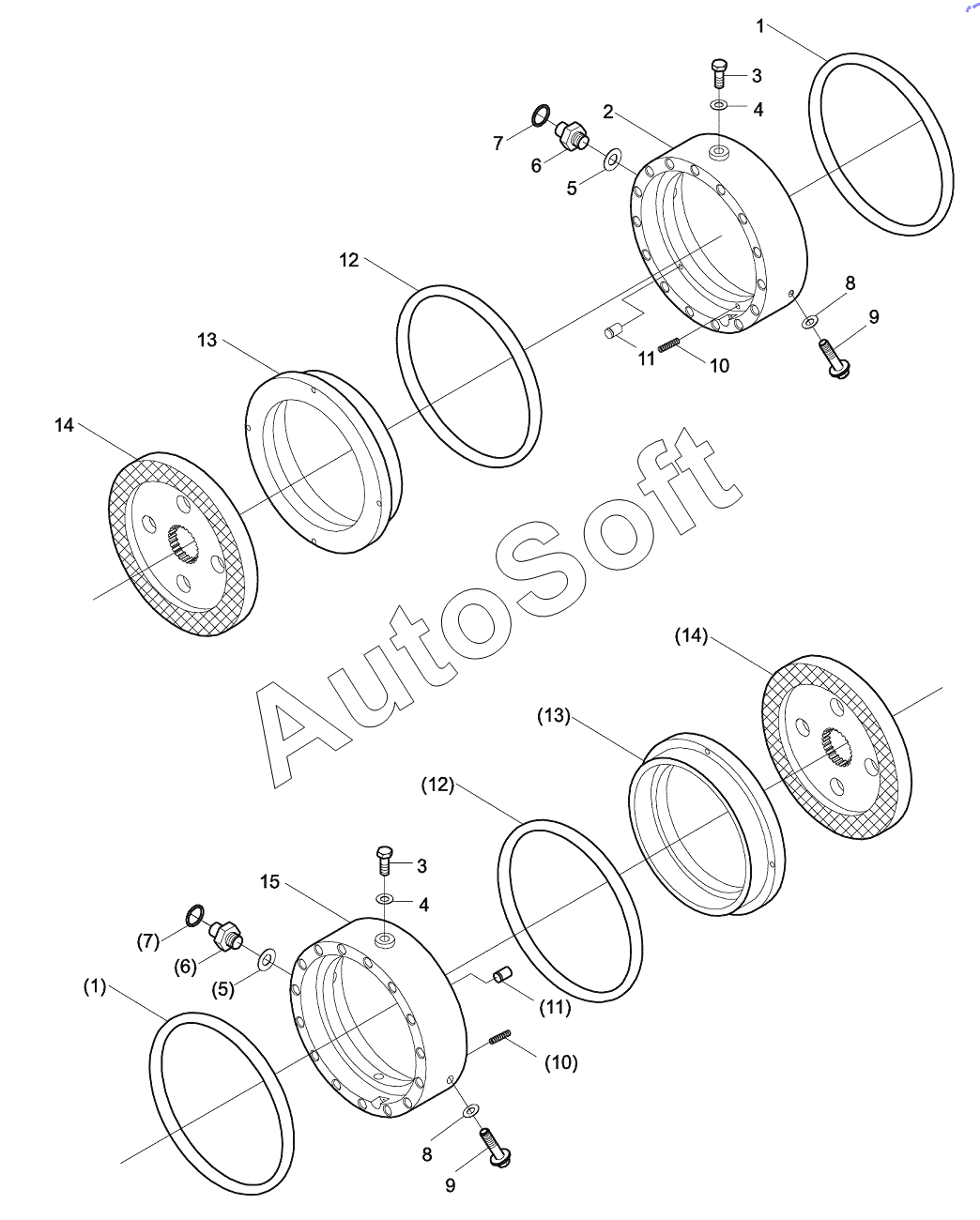

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015714043QAB00000 Тормозная система в сборе (2)
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | X-образное кольцо | |
| 2 | 0***0 | Корпус правого тормоза | |
| 3 | 0***0 | Вентиляционная винтовая пробка тормоза | |
| 4 | 0***7 | Пылезащитное кольцо вентиляционной винтовой пробки | |
| 5 | 1***8 | Combination seal washer | |
| 6 | 0***3 | Корпус соединения тормозных трубок | |
| 7 | 1***4 | О-образное кольцо | |
| 8 | 1***5 | Комбинированное уплотнительное кольцо | |
| 9 | 0***9 | Винтовая пробка для слива масла тормоза | |
| 10 | 0***8 | Пружина тормоза | |
| 11 | 1***3 | Шпилька | |
| 12 | 1***5 | X-образное кольцо | |
| 13 | 0***8 | Тормозной поршень | |
| 14 | 1***8 | Узлы фрикционной пластины | |
| 15 | 0***6 | Левый корпус тормоза |
