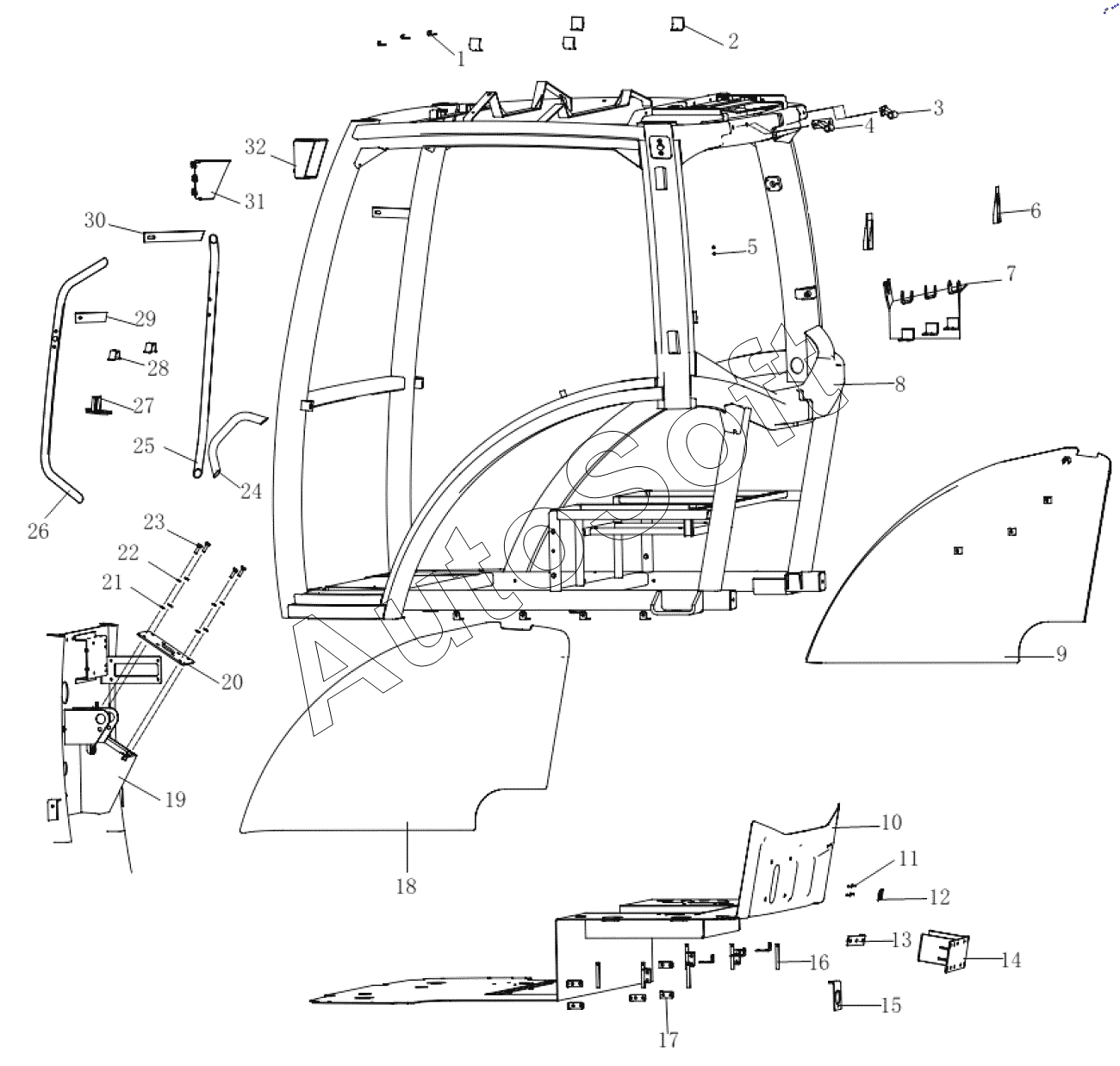

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015714045QAA00000 Кабина машиниста в сборе (3)
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Кронштейн установки потолка II | |
| 2 | 0***2 | Кронштейн крепления потолка I | |
| 3 | 0***6 | Крепежный кронштейн заднее окна II | |
| 4 | 0***5 | Крепежный кронштейн заднее окна I | |
| 5 | 1***7 | Винт | |
| 6 | 0***4 | Левое и правое ребро жесткости | |
| 7 | 0***1 | Сварка кронштейна управляющего устройства | |
| 8 | 0***0 | Сварка каркаса кабины машиниста | |
| 9 | 0***0 | Сварка правого крыла | |
| 10 | 0***0 | Сварка пола | |
| 11 | 1***1 | Заклепка | |
| 12 | 0***5 | Табличка кабины | |
| 13 | 0***1 | Сварка кронштейна крепления дыхательной трубки | |
| 14 | 0***8 | Сварка опоры многопутевого гидрораспределителя | |
| 15 | 0***1 | Кронштейн гнезда отверстия для воздуха | |
| 16 | 0***9 | Сборка зажимов для фиксации жгута | |
| 17 | 0***1 | Кронштейн жгута | |
| 18 | 0***5 | Сварка левого крыла | |
| 19 | 0***4 | Сварка лобового стекла | |
| 20 | 0***5 | Усилительная пластина кронштейна рулевого механизма | |
| 21 | 1***5 | Flat washer A class 8-200HV | |
| 22 | 1***0 | Washer | |
| 23 | 1***2 | Болт | |
| 24 | 0***2 | Ручка | |
| 25 | 0***4 | Правый передний подлокотник | |
| 26 | 0***2 | Левый передний подлокотник | |
| 27 | 0***0 | Ограничительная пластина кронштейна левого дверного шва I | |
| 28 | 0***0 | Кронштейн приборной панели | |
| 29 | 0***3 | Нижний кронштейн трубки воздушного фильтра | |
| 30 | 0***2 | Верхний кронштейн трубки воздушного фильтра | |
| 31 | 0***0 | Сварка монтажной опоры левого зеркала заднего вида | |
| 32 | 0***1 | Сварка монтажной опоры правого зеркала заднего вида |
