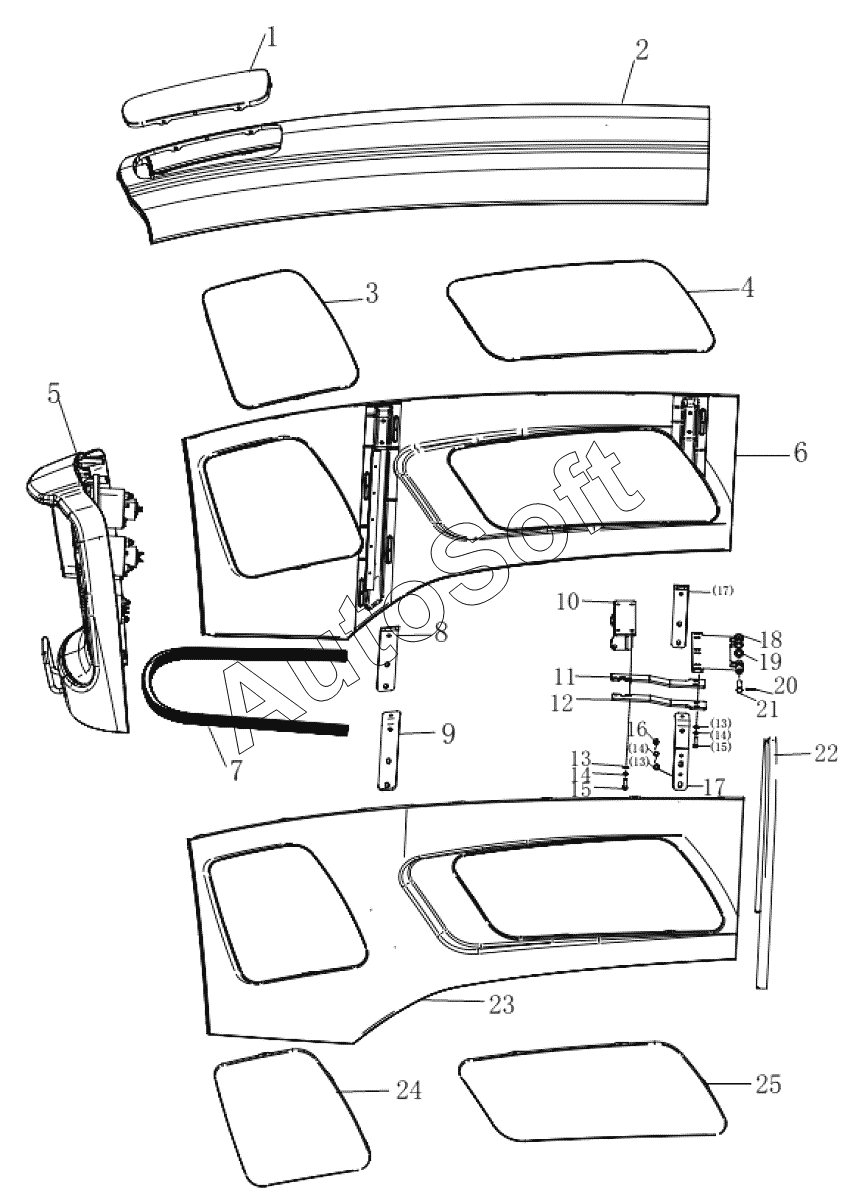

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015714047QAC00000 Капот в сборе (2)
13
13
13
25
24
23
22
21
20
19
18
17
17
16
15
15
14
14
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Решетка верхней крышки | |
| 2 | 0***0 | Сварка верхней крышки | |
| 3 | 0***0 | Правая передняя решетка | |
| 4 | 0***0 | Правая задняя решетка | |
| 5 | 0***0 | Передняя панель капота в сборе | |
| 6 | 0***8 | Сварка правой боковой пластины | |
| 7 | 0***0 | Резиновая прокладка на нижней части капота | |
| 8 | 0***0 | Правая передняя соединительная планка | |
| 9 | 0***0 | Левая передняя соединительная планка | |
| 10 | 0***0 | Монтажный кронштейн подвижного рычага газовой пружины | |
| 11 | 0***2 | Левая усиливающая пластина капота | |
| 12 | 0***1 | Правая усиливающая пластина капота | |
| 13 | 1***8 | Шайба | |
| 14 | 1***0 | Washer | |
| 15 | 1***2 | Болт | |
| 16 | 1***7 | Болт | |
| 17 | 0***0 | Сварка задней усиливающей панели | |
| 18 | 0***3 | Шарнирная петля | |
| 19 | 1***3 | Шайба | |
| 20 | 1***0 | Pin | |
| 21 | 1***4 | Штифт | |
| 22 | 0***2 | Задний уплотнитель капота | |
| 23 | 0***7 | Сварка левой боковой пластины | |
| 24 | 0***0 | Левая передняя решетка | |
| 25 | 0***0 | Левая задняя решетка |
