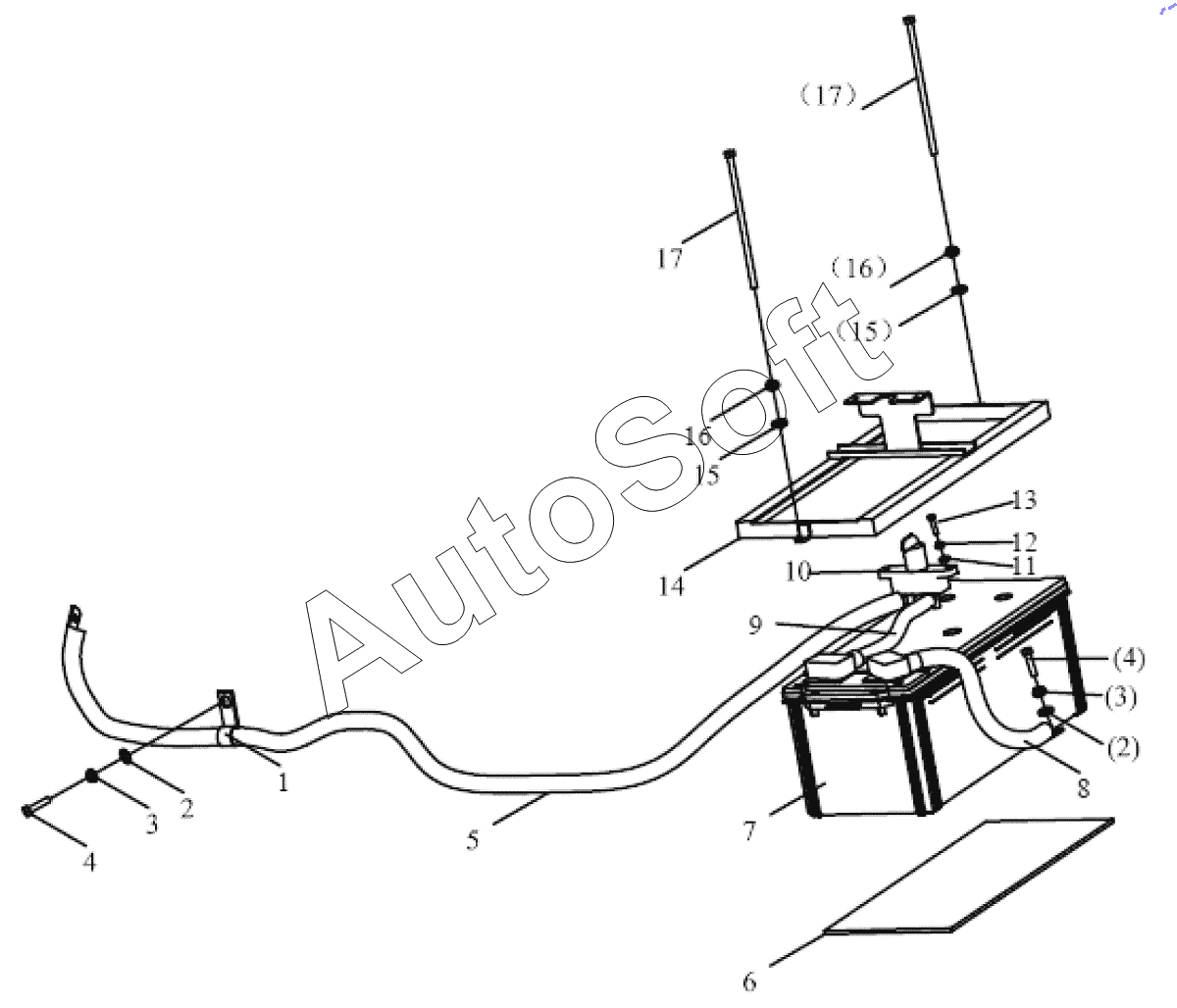

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015714048QAF00000 Электрическая система в сборе (2)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Зажим для крепления жгута проводов | |
| 2 | 1***1 | Washer | |
| 3 | 1***9 | Шайба | |
| 4 | 1***3 | Bolt | |
| 5 | 0***8 | Сборка кабеля выключателя питания | |
| 6 | 0***9 | Подкладка аккумулятора | |
| 7 | 1***4 | Аккумулятор | |
| 8 | 0***6 | Отрицательный кабель аккумулятора в сборе | |
| 9 | 0***5 | Положительный кабель аккумулятора в сборе | |
| 10 | 1***4 | Главный выключатель питания | |
| 11 | 1***9 | Шайба | |
| 12 | 1***2 | Washer | |
| 13 | 1***5 | Болт | |
| 14 | 0***8 | Сварка держателя батареи аккумуляторов | |
| 15 | 1***6 | Washer | |
| 16 | 1***0 | Washer | |
| 17 | 1***6 | Болты с шестигранной головкой |
