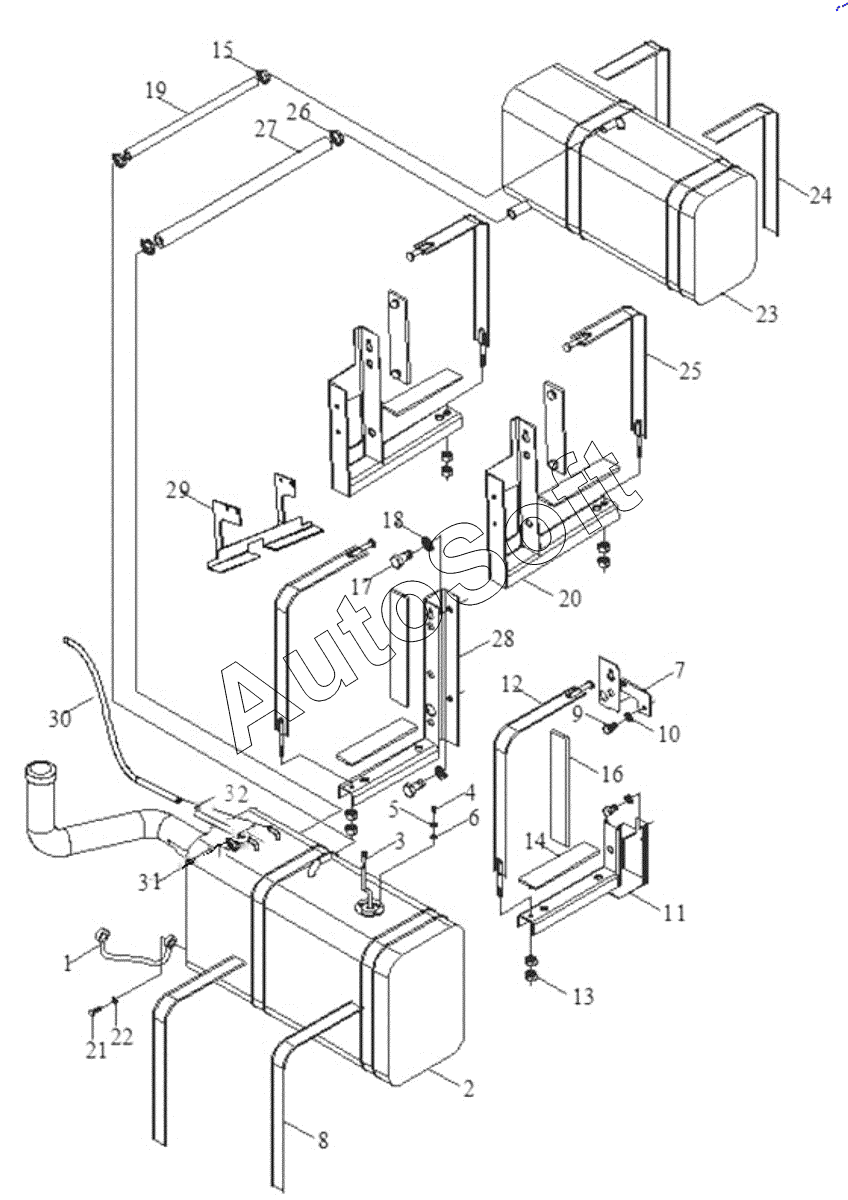

Каталог запасных частей к технике: Zoomlion RN (90-110 л.с.). 015709050QAA00000 Топливный бак в сборе
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Блок маслоподводящей трубы | |
| 2 | 0***3 | Основной топливный бак в сборе | |
| 3 | 1***3 | Датчик объема масла в сборе | |
| 4 | 1***8 | Screw M4x16-8.8 GB/T818-2000 | |
| 5 | 1***4 | Washer | |
| 6 | 1***7 | Шайба | |
| 7 | 0***8 | Сварка заднего верхнего кронштейна главного топливного бака | |
| 8 | 0***9 | Резиновая прокладка из стального пояса главного топливного бака | |
| 9 | 1***3 | Bolt | |
| 10 | 1***1 | Washer | |
| 11 | 0***4 | Сварка заднего нижнего кронштейна вспомогательного топливного бака | |
| 12 | 0***1 | Сварка стальной ленты крепления главного топливного бака | |
| 13 | 1***5 | Nut | |
| 14 | 0***7 | Нижняя резиновая прокладка топливного бака | |
| 15 | 1***4 | Хомут для шланга | |
| 16 | 0***8 | Боковая резиновая прокладка главного топливного бака | |
| 17 | 1***0 | Bolt M16x30-8.8 | |
| 18 | 1***9 | Шайба | |
| 19 | 0***6 | Верхний воздуховод главного топливного бака | |
| 20 | 0***0 | Сварка кронштейна вспомогательного топливного бака | |
| 21 | 0***1 | Пустотелый болт | |
| 22 | 1***7 | Комбинированное кольцо | |
| 23 | 0***2 | Вспомогательный топливный бак в сборе | |
| 24 | 0***0 | Резиновая прокладка из стального пояса вспомогательного топливного бака | |
| 25 | 0***0 | Сварка стальной ленты крепления вспомогательного топливного бака | |
| 26 | 1***0 | Хомут для шланга | |
| 27 | 0***8 | Соединительные трубы главного и вспомогательного топливных баков | |
| 28 | 0***0 | Сварка переднего кронштейна главного топливного бака | |
| 29 | 0***0 | Защитный кожух топливного бака в сборе | |
| 30 | 0***7 | Труба возврата масла в дизельный двигатель | |
| 31 | 1***3 | Хомут для шланга | |
| 32 | 0***5 | Воздуховод главного топливного бака |
