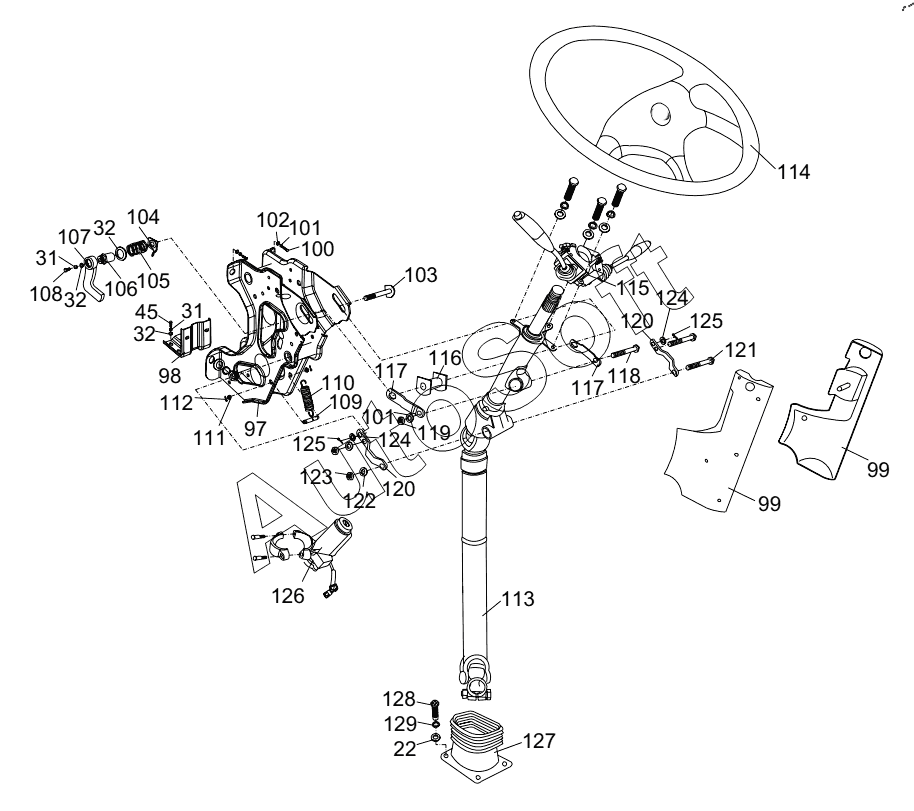

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). DRIVER'S CAB (DRIVER'S CAB ASSY 1) D1130000215_100037Y
22
31
31
32
32
32
45
97
98
99
99
100
101
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
117
118
119
120
120
121
122
123
124
124
125
125
126
127
128
129
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1130000215 | 1***5 | Driver's cab | |
| 22 | 1***4 | Flat washer | |
| 31 | 1***7 | Spring washer | |
| 32 | 1***8 | Flat washer | |
| 45 | 1***3 | Hex bolt | |
| 97 | 1***2 | Steering wheel bracket | |
| 98 | 1***3 | Connection bracket, steering gear | |
| 99 | 1***4 | Protective cover, steering gear | |
| 100 | 1***9 | Hex bolt | |
| 101 | P***1 | Spring washer | |
| 102 | 1***5 | Flat washer | |
| 103 | 1***5 | Bolt | |
| 104 | 1***6 | Retainer locked handle | |
| 105 | 1***7 | Spring, locking device | |
| 106 | 1***8 | Nut locked handle | |
| 107 | 1***9 | Locked handle assy | |
| 108 | B***t | Bolt | |
| 109 | 1***0 | Shaft, spring hook | |
| 110 | 1***1 | Return spring | |
| 111 | F***r | Flat washer | |
| 112 | C***n | Cotter pin | |
| 113 | 0***6 | Steering drive shaft assy | |
| 114 | 0***8 | Steering wheel | |
| 115 | 1***6 | Combination switch | |
| 116 | 1***2 | Connecting rod assy | |
| 117 | 1***3 | Connecting plate, bracket | |
| 118 | H***t | Hex bolt | |
| 119 | B***e | Baffle | |
| 120 | 1***4 | Connecting plate, steering column and bracket | |
| 121 | L***n | Lower protective guard, steering column | |
| 122 | F***r | Flat washer | |
| 123 | B***e | Baffle | |
| 124 | F***r | Flat washer | |
| 125 | C***n | Cotter pin | |
| 126 | 1***6 | Ignition starter switch | |
| 127 | 1***5 | Lower protective guard, steering column | |
| 128 | B***t | Bolt | |
| 129 | S***r | Spring washer |
