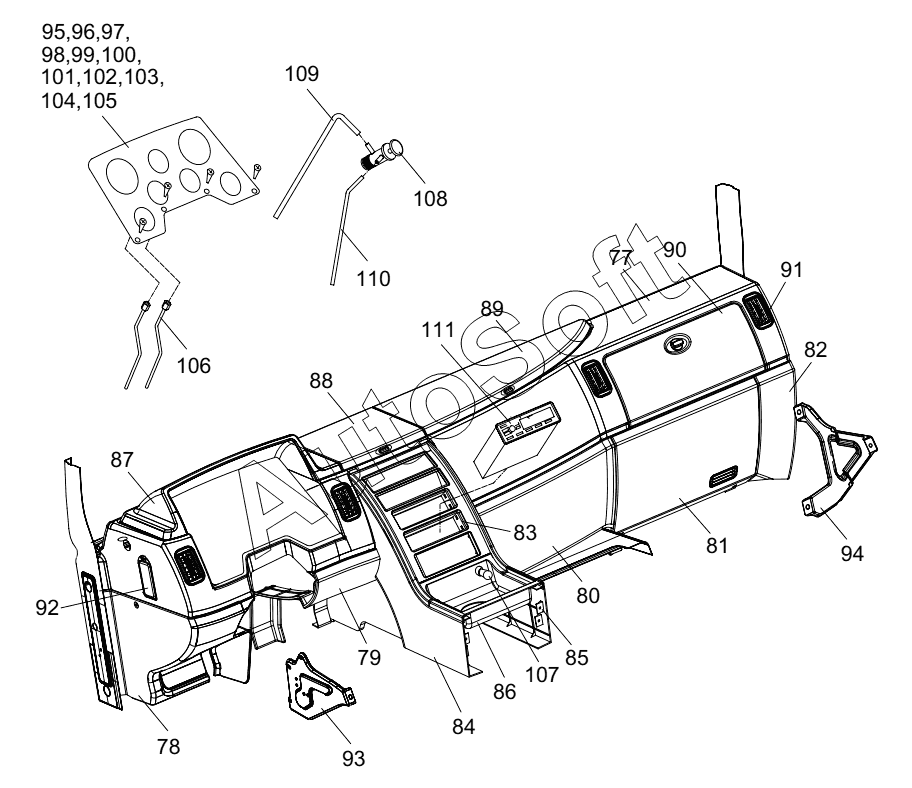

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). DRIVER'S CAB (INSTRUMENT CONSOLE AND ACCESSORIES) D1130000215_102383ZY
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1130000215 | 1***5 | Driver's cab | |
| 77 | 1***4 | Dashboard assy | |
| 78 | 1***5 | Plate, dashboard | |
| 79 | 1***6 | Guard board assy | |
| 80 | 1***7 | Guard board of dashboard, passenger's side | |
| 81 | 1***5 | Guard board of dashboard assy | |
| 82 | 1***6 | Plate, dashboard | |
| 83 | 1***8 | Auxiliary dashboard, electric appliance | |
| 84 | 1***7 | Baffle, auxiliary dashboard | |
| 85 | 1***8 | Baffle, auxiliary dashboard | |
| 86 | 1***2 | Storage box | |
| 87 | 1***9 | Instrument cover assy | |
| 88 | 1***9 | Glove compartment cover assy | |
| 89 | 1***0 | Glove compartment cover assy | |
| 90 | 1***1 | Cover plate, assy, control box | |
| 91 | 1***0 | Air port assy | |
| 92 | 1***1 | Oil can cover, instrument console | |
| 93 | 1***0 | Bracket assy, instrument frame | |
| 94 | 1***1 | Bracket, instrument frame | |
| 95 | 1***2 | Instrument assy cp1155h | |
| 96 | 1***1 | Dashboard | |
| 97 | 1***4 | Odometer | |
| 98 | 1***7 | Fuel gauge | |
| 99 | 1***3 | Water thermometer | |
| 100 | 1***6 | Engine oil pressure gauge yt | |
| 101 | 1***8 | Voltmeter yt | |
| 102 | 1***2 | Tachometer | |
| 103 | 1***5 | Barometer | |
| 104 | 1***9 | Instrument control light assy | |
| 105 | 1***2 | Instrument wire harness assy | |
| 106 | 1***3 | Air hose assy, air pressure gauge | |
| 107 | 1***3 | Cigarette lighter assy | |
| 108 | 1***4 | Parking brake assy | |
| 109 | 1***5 | Hose assy to chamber 1, parking brake | |
| 110 | 1***6 | Hose assy to chamber 21, parking brake | |
| 111 | 1***7 | Media player usb 2028 |
