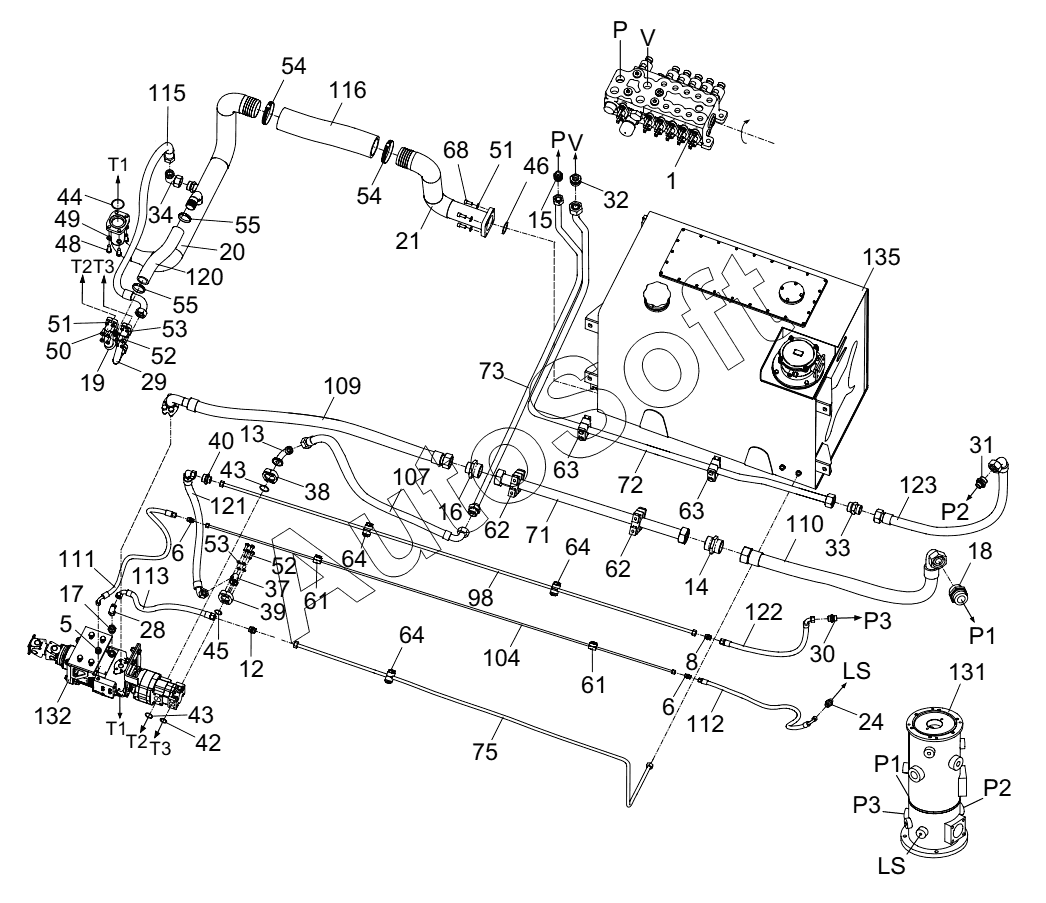

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM (QUADRUPLE GEAR PUMP PARTS) D00631321710000000Y
61
61
75
73
72
71
68
64
64
64
63
63
62
62
98
55
55
54
54
53
53
52
52
51
51
50
115
135
132
131
123
122
121
120
116
49
113
112
111
110
109
107
104
15
28
24
21
20
19
18
17
16
29
14
13
12
8
6
6
5
1
30
31
32
33
34
37
38
39
40
42
43
43
44
45
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00631321710000000 | 0***0 | Pipe layout - undercarriage hydraulic system, variable capacity pump | |
| 1 | 1***2 | Get off the multi-way valve | |
| 5 | 1***0 | Pipe joint | |
| 6 | 1***6 | Pipe joint | |
| 8 | 1***7 | Pipe joint | |
| 12 | 1***8 | Fitting | |
| 13 | 1***6 | Connector | |
| 14 | 1***9 | Fitting | |
| 15 | 1***1 | Pipe fitting | |
| 16 | 1***4 | Fitting | |
| 17 | 1***8 | Pipe fitting | |
| 18 | 1***8 | Fitting | |
| 19 | 0***0 | Suction union | |
| 20 | 0***0 | Suction union | |
| 21 | 0***0 | Suction union | |
| 24 | 1***7 | Pipe joint | |
| 28 | 1***9 | Joint | |
| 29 | 0***0 | Suction union | |
| 30 | 1***5 | Pipe fitting | |
| 31 | 1***6 | Pipe fitting | |
| 32 | 1***1 | Pipe fitting | |
| 33 | 1***3 | Pipe joint | |
| 34 | 1***4 | Fitting | |
| 37 | 1***5 | Connector | |
| 38 | 0***0 | Flange | |
| 39 | 0***0 | Flange | |
| 40 | 1***9 | Fitting | |
| 42 | 1***7 | О-кольцо 40x3.1 | |
| 43 | 1***2 | O-ring | |
| 44 | 1***2 | O-ring | |
| 45 | 1***1 | O-ring 35x3.1 GB1235-1976 | |
| 46 | 1***3 | O-ring | |
| 48 | 1***5 | Bolt | |
| 49 | 1***5 | Washer | |
| 50 | 1***8 | Bolt | |
| 51 | 1***4 | Washer | |
| 52 | 1***0 | Bolt | |
| 53 | 1***7 | Washer | |
| 54 | 1***8 | Worm clamp | |
| 55 | 1***8 | Worm clamp | |
| 59 | 1***5 | Nylon strap | |
| 61 | 1***3 | Pipe clamp | |
| 62 | 1***9 | pipe clamp | |
| 63 | 1***0 | pipe clamp | |
| 64 | 1***0 | pipe clamp | |
| 68 | 1***5 | Screw | |
| 71 | 0***1 | Steel pipe assy | |
| 72 | 0***1 | Steel pipe assy | |
| 73 | 0***1 | Steel pipe assy | |
| 75 | 0***1 | Steel pipe assy | |
| 98 | 0***1 | Steel pipe assy | |
| 104 | 0***1 | Steel pipe assy | |
| 107 | 1***2 | Hose assy | |
| 109 | 1***2 | Hose assy | |
| 110 | 1***6 | Hose assy | |
| 111 | 1***7 | Rubber hose assy | |
| 112 | 1***7 | Hose assy | |
| 113 | 1***7 | Hose assy | |
| 115 | 1***3 | Hose assy | |
| 116 | 0***0 | Suction hose | |
| 120 | 0***0 | Suction hose | |
| 121 | 1***5 | Hose assy | |
| 122 | 1***9 | Hose assy | |
| 123 | 1***5 | Hose assy | |
| 131 | c***t | Central revolving joint | |
| 132 | O***e | Oil pump drive device | |
| 135 | h***k | Hydraulic oil tank |
