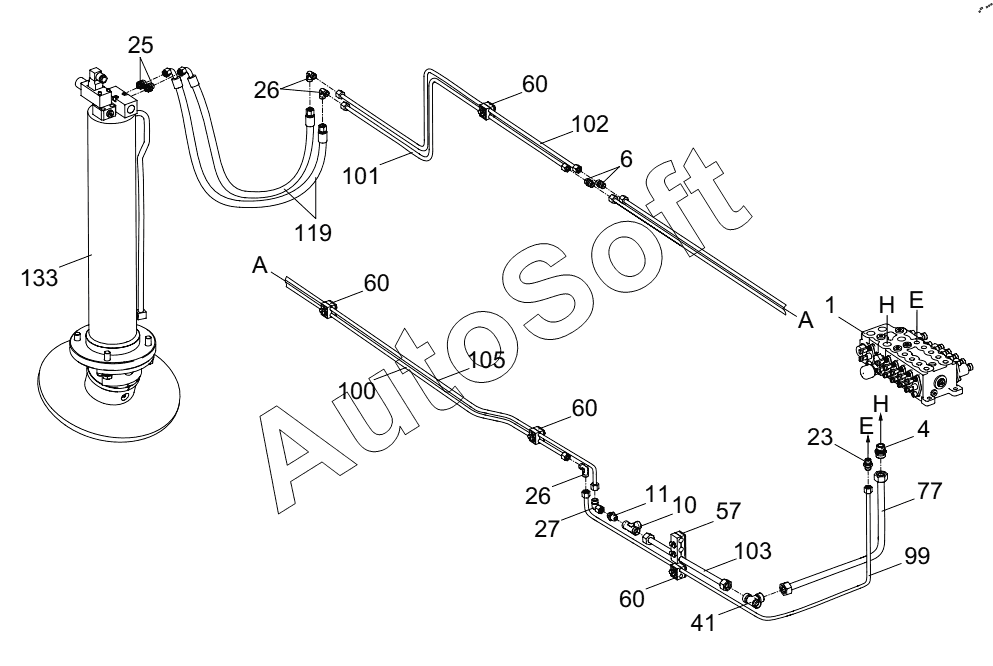

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM (THE 5TH OUTRIGGER PARTS) D00631321710000000Y
1
4
6
10
11
23
25
26
26
27
41
57
60
60
60
60
77
99
100
101
102
103
105
119
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00631321710000000 | 0***0 | Pipe layout - undercarriage hydraulic system, variable capacity pump | |
| 1 | 1***2 | Get off the multi-way valve | |
| 4 | 1***7 | Pipe joint | |
| 6 | 1***6 | Pipe joint | |
| 10 | 1***0 | Union tee | |
| 11 | 1***4 | Fitting | |
| 23 | 1***1 | Pipe fitting | |
| 25 | 1***2 | Pipe joint | |
| 26 | 1***6 | Fitting | |
| 27 | 1***2 | Joint | |
| 41 | 1***7 | Joint | |
| 57 | 1***8 | Pipe clamp | |
| 60 | 1***0 | Pipe clamp | |
| 77 | 0***1 | Steel pipe assy | |
| 99 | 0***1 | Steel pipe assy | |
| 100 | 0***1 | Steel pipe assy | |
| 101 | 0***1 | Steel pipe assy | |
| 102 | 0***1 | Steel pipe assy | |
| 103 | 0***1 | Steel pipe assy | |
| 105 | 0***1 | Steel pipe assy | |
| 119 | 1***2 | Rubber hose assy | |
| 133 | T***n | The 5th outrigger and its installation |
