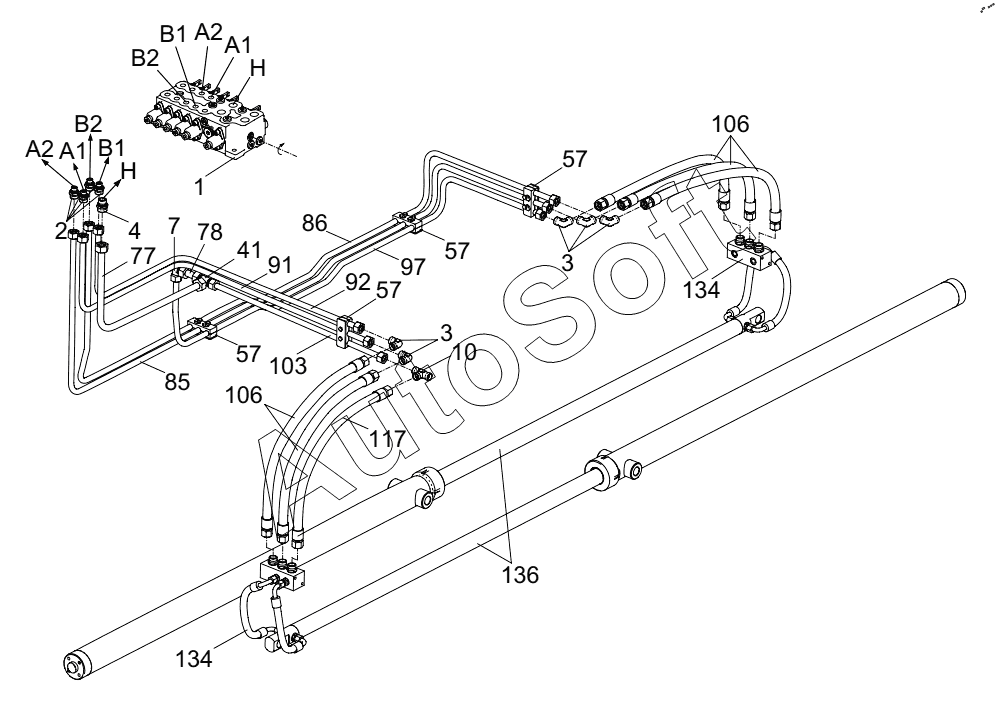

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM (FRONT HORIZONTAL CYLINDER PARTS) D00631321700000002Y
1
2
3
3
4
7
10
41
57
57
57
57
77
78
85
86
91
92
97
103
106
106
117
134
134
136
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00631321700000002 | 0***2 | Pipe layout - undercarriage hydraulic system, import pump | |
| 1 | 1***2 | Get off the multi-way valve | |
| 2 | 1***9 | Pipe joint | |
| 3 | 1***7 | Pipe joint | |
| 4 | 1***7 | Pipe joint | |
| 7 | 1***8 | Joint | |
| 10 | 1***0 | Union tee | |
| 41 | 1***7 | Joint | |
| 57 | 1***8 | Pipe clamp | |
| 77 | 0***1 | Steel pipe assy | |
| 78 | 0***1 | Steel pipe assy | |
| 85 | 0***1 | Steel pipe assy | |
| 86 | 0***1 | Steel pipe assy | |
| 91 | 0***1 | Steel pipe assy | |
| 92 | 0***1 | Steel pipe assy | |
| 97 | 0***1 | Steel pipe assy | |
| 103 | 0***1 | Steel pipe assy | |
| 106 | 1***7 | Hose assy | |
| 117 | 1***0 | Hose assy | |
| 134 | P***m | Piping and instrumentation diagram | |
| 136 | h***r | Horizontal cylinder |
