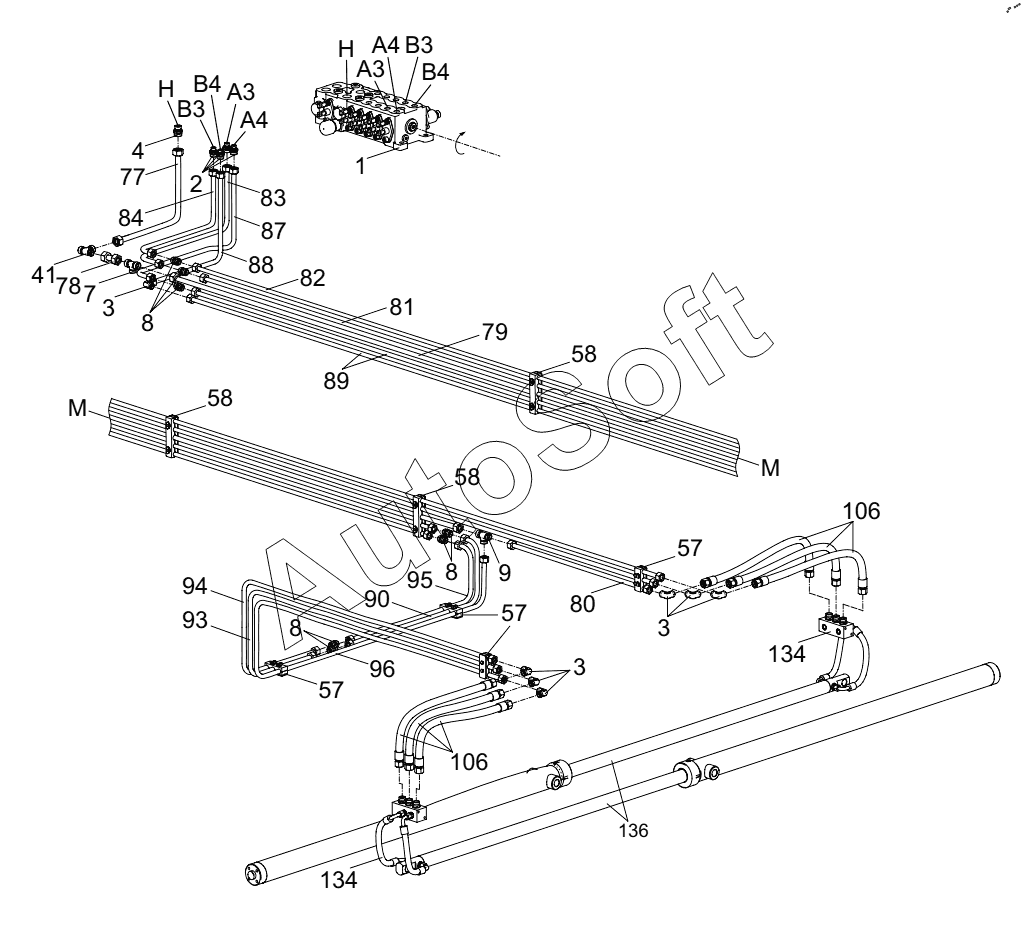

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM (REAR HORIZONTAL CYLINDER PARTS) D00631321700000002Y
81
136
134
134
106
106
96
95
94
93
90
89
88
87
84
83
82
80
79
78
77
58
58
58
57
57
57
41
9
8
8
8
7
4
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00631321700000002 | 0***2 | Pipe layout - undercarriage hydraulic system, import pump | |
| 1 | 1***2 | Get off the multi-way valve | |
| 2 | 1***9 | Pipe joint | |
| 3 | 1***7 | Pipe joint | |
| 4 | 1***7 | Pipe joint | |
| 7 | 1***8 | Joint | |
| 8 | 1***7 | Pipe joint | |
| 9 | 1***9 | Joint | |
| 41 | 1***7 | Joint | |
| 57 | 1***8 | Pipe clamp | |
| 58 | 1***7 | Pipe clamp | |
| 77 | 0***1 | Steel pipe assy | |
| 78 | 0***1 | Steel pipe assy | |
| 79 | 0***1 | Steel pipe assy | |
| 80 | 0***1 | Steel pipe assy | |
| 81 | 0***1 | Steel pipe assy | |
| 82 | 0***1 | Steel pipe assy | |
| 83 | 0***1 | Steel pipe assy | |
| 84 | 0***1 | Steel pipe assy | |
| 87 | 0***1 | Steel pipe assy | |
| 88 | 0***1 | Steel pipe assy | |
| 89 | 0***2 | Steel pipe assy | |
| 90 | 0***2 | Steel pipe assy | |
| 93 | 0***2 | Steel pipe assy | |
| 94 | 0***2 | Steel pipe assy | |
| 95 | 0***2 | Steel pipe assy | |
| 96 | 0***2 | Steel pipe assy | |
| 106 | 1***7 | Hose assy | |
| 134 | P***m | Piping and instrumentation diagram | |
| 136 | h***r | Horizontal cylinder |
