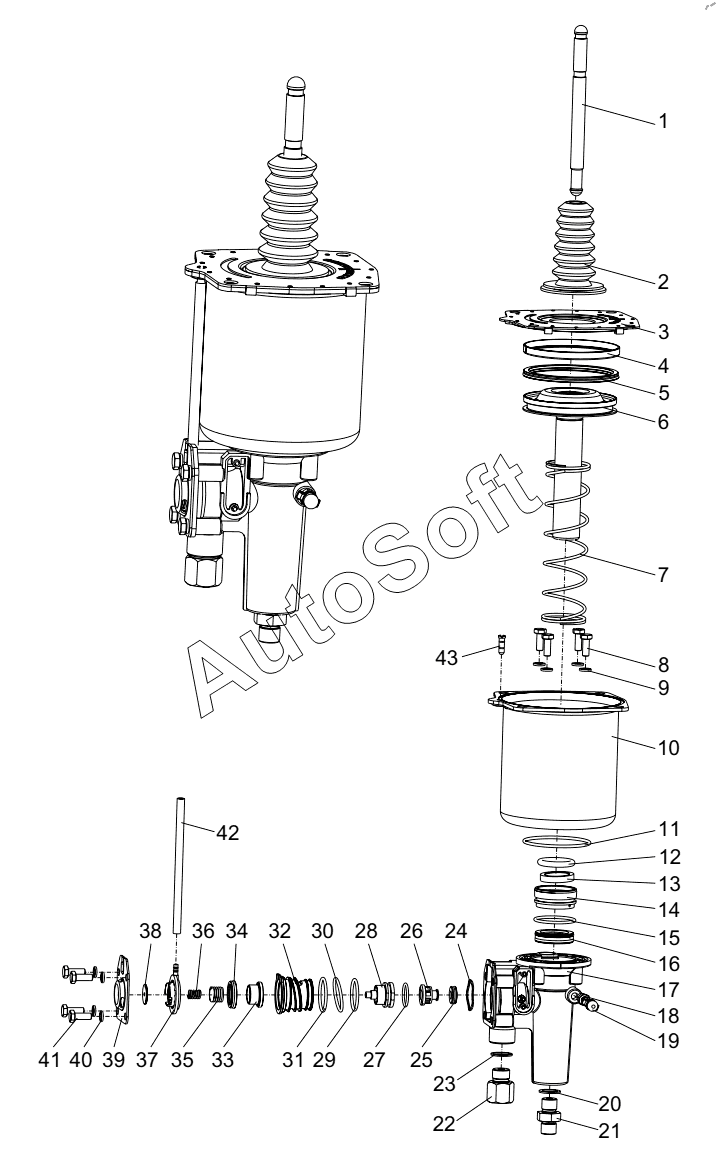

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). 102 TYPE CLUTCH BOOSTER CYLINDER D1010200010_102345Y
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1010200010 | 1***0 | 102 type clutch booster cylinder | |
| 1 | T***d | Thrust rod | |
| 2 | d***e | Dust sleeve | |
| 3 | C***y | Cover plate assy | |
| 4 | S***g | Slip ring | |
| 5 | y***g | Y ring | |
| 6 | P***n | Piston combination | |
| 7 | r***g | Return spring | |
| 8 | B***t | Bolt | |
| 9 | F***r | Flat washer | |
| 10 | a***r | Air cylinder | |
| 11 | o***g | O ring | |
| 12 | o***g | O ring | |
| 13 | T***g | Transition ring | |
| 14 | T***e | Transition sleeve | |
| 15 | o***g | O ring | |
| 16 | l***g | Lip ring | |
| 17 | V***t | Valve seat | |
| 18 | a***w | Air bleed screw | |
| 19 | d***p | Dust cap | |
| 20 | C***m | Copper shim | |
| 21 | F***g | Fitting | |
| 22 | F***g | Fitting | |
| 23 | C***m | Copper shim | |
| 24 | W***r | Waveform washer | |
| 25 | y***g | Y-ring | |
| 26 | C***n | Control piston | |
| 27 | o***g | O ring | |
| 28 | T***e | Thrust rod, valve | |
| 29 | o***g | O ring | |
| 30 | o***g | O ring | |
| 31 | o***g | O ring | |
| 32 | V***t | Valve seat | |
| 33 | V***e | Main valve core of overflow valve | |
| 34 | y***g | Y-ring | |
| 35 | S***e | Spring, air intake valve | |
| 36 | S***e | Spring, exhaust valve | |
| 37 | V***e | Valve base | |
| 38 | V***e | Main valve core of overflow valve | |
| 39 | C***e | Compression plate | |
| 40 | S***r | Spring washer | |
| 41 | B***t | Bolt | |
| 42 | V***e | Ventilation pipe | |
| 43 | V***g | Ventilation plug |
