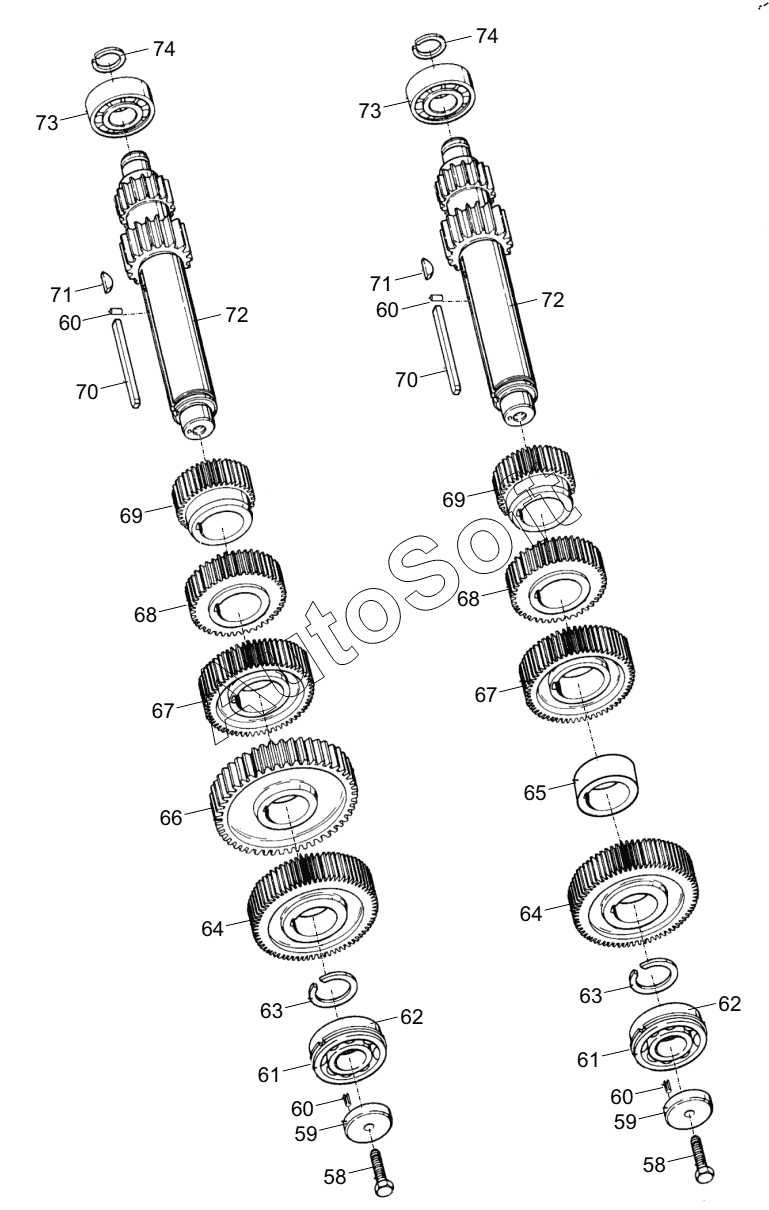

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). TRANSMISSION (LEFT,RIGHT AND INTERMEDIATE SHAFT ASSY) D1030300100_101250Y
66
74
74
73
73
72
72
71
71
70
70
69
69
68
68
67
67
65
64
64
63
63
62
62
61
61
60
60
60
60
59
59
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030300100 | 1***0 | Transmission | |
| 58 | 1***0 | Hex bolt | |
| 59 | 1***6 | Bearing baffle, intermediate shaft | |
| 60 | e***n | Elastic cylindrical pin | |
| 61 | 1***5 | Bearing | |
| 62 | 1***8 | Stop ring | |
| 63 | 1***3 | Stop ring, intermediate shaft | |
| 64 | 1***4 | Drive gear, intermediate shaft | |
| 65 | 1***9 | Spacer sleeve | |
| 66 | 1***5 | Power take wheel | |
| 67 | 1***6 | Gear of overdrive gear,intermediate axle | |
| 68 | 1***7 | 2nd gear, intermediate shaft | |
| 69 | 1***8 | Gear of 1st gear,intermediate axle | |
| 70 | 1***9 | Square spline, intermediate shaft | |
| 71 | 1***6 | Semicircular key | |
| 72 | 1***0 | Intermediate shaft | |
| 73 | 1***2 | Cylindrical roller bearing | |
| 74 | 1***1 | Stop ring |
