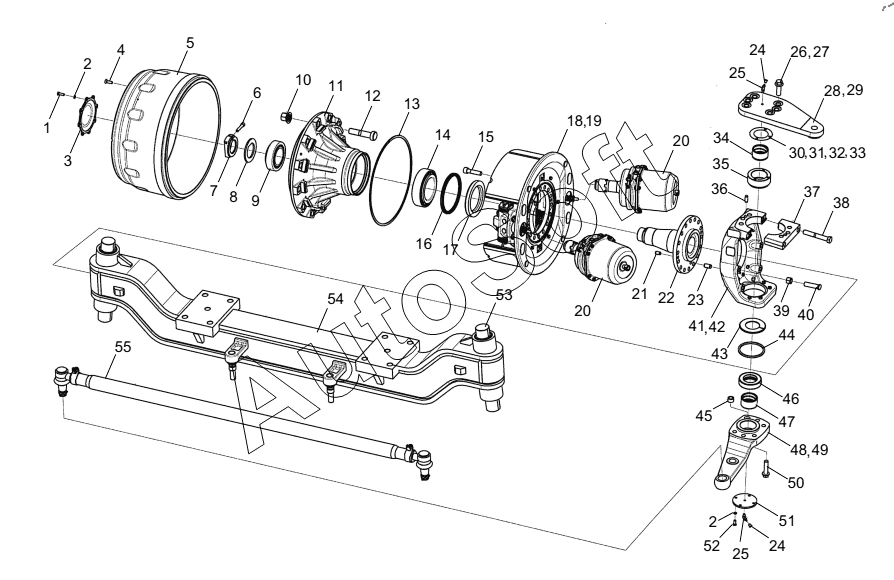

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). NON-DRIVEN AXLE (STEERED) D1030100752_102293Y
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
55
14
1
2
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
20
21
22
23
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100752 | 1***2 | Non-driven axle | |
| 1 | 1***3 | Hex bolt | |
| 2 | 1***7 | Spring washer | |
| 3 | 1***1 | End cover, front axle | |
| 4 | 1***5 | Cross-recessed flat-head screw | |
| 5 | P***2 | Brake hub 72011028 | |
| 6 | 1***5 | Allen screw | |
| 7 | 1***8 | Locknut | |
| 8 | 1***2 | Thrust washer | |
| 9 | 1***4 | Tapered roller bearing | |
| 10 | P***0 | Nut | |
| 11 | 1***4 | Front wheel hub | |
| 12 | P***1 | Bolt | |
| 13 | 1***0 | Circlip for shaft | |
| 14 | 1***5 | Tapered roller bearing | |
| 15 | S***d | Stud | |
| 16 | 1***0 | Seal ring, shaft | |
| 17 | 1***9 | Spacer ring | |
| 18 | 1***2 | Wedge brake assy, left | |
| 19 | 1***3 | Wedge brake assy, right | |
| 20 | 1***4 | Daphragm brake chamber | |
| 21 | 1***9 | Cylindrical pin | |
| 22 | 1***6 | Shaft head | |
| 23 | 1***1 | Cylindrical pin | |
| 24 | 1***2 | Protecting casing | |
| 25 | 1***6 | Lubricating nipple | |
| 26 | 1***8 | Bolt | |
| 27 | 1***4 | Hex bolt | |
| 28 | 1***7 | Steering knuckle arm assy | |
| 29 | 1***9 | Cover plate | |
| 30 | 1***1 | Adjusting washer | |
| 31 | 1***3 | Adjusting washer | |
| 32 | 1***4 | Adjusting washer | |
| 33 | 1***5 | Adjusting washer | |
| 34 | 1***0 | Bushing | |
| 35 | 1***9 | Shaftsleeve | |
| 36 | 1***5 | Cylindrical pin | |
| 37 | 1***2 | Bearing cover | |
| 38 | 1***2 | Hex bolt | |
| 39 | 1***4 | Adjusting screw | |
| 40 | 1***5 | Hex nut | |
| 41 | 1***8 | Steering knuckle, left | |
| 42 | 1***9 | Steering knuckle, right | |
| 43 | 1***2 | Protection piece | |
| 44 | 1***3 | Seal ring | |
| 45 | 1***7 | Positioning sleeve | |
| 46 | 1***0 | Tapered roller bearing | |
| 47 | 1***6 | Bushing | |
| 48 | 1***7 | Steering tie rod arm, left | |
| 49 | 1***8 | Steering tie rod arm, right | |
| 50 | 1***9 | Bolt | |
| 51 | 1***6 | Cover | |
| 52 | 1***1 | Hex bolt | |
| 53 | 1***0 | Knuckle bearing pin | |
| 54 | 1***1 | Front axle assy, welded plate | |
| 55 | 1***2 | Steering drag rod assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
