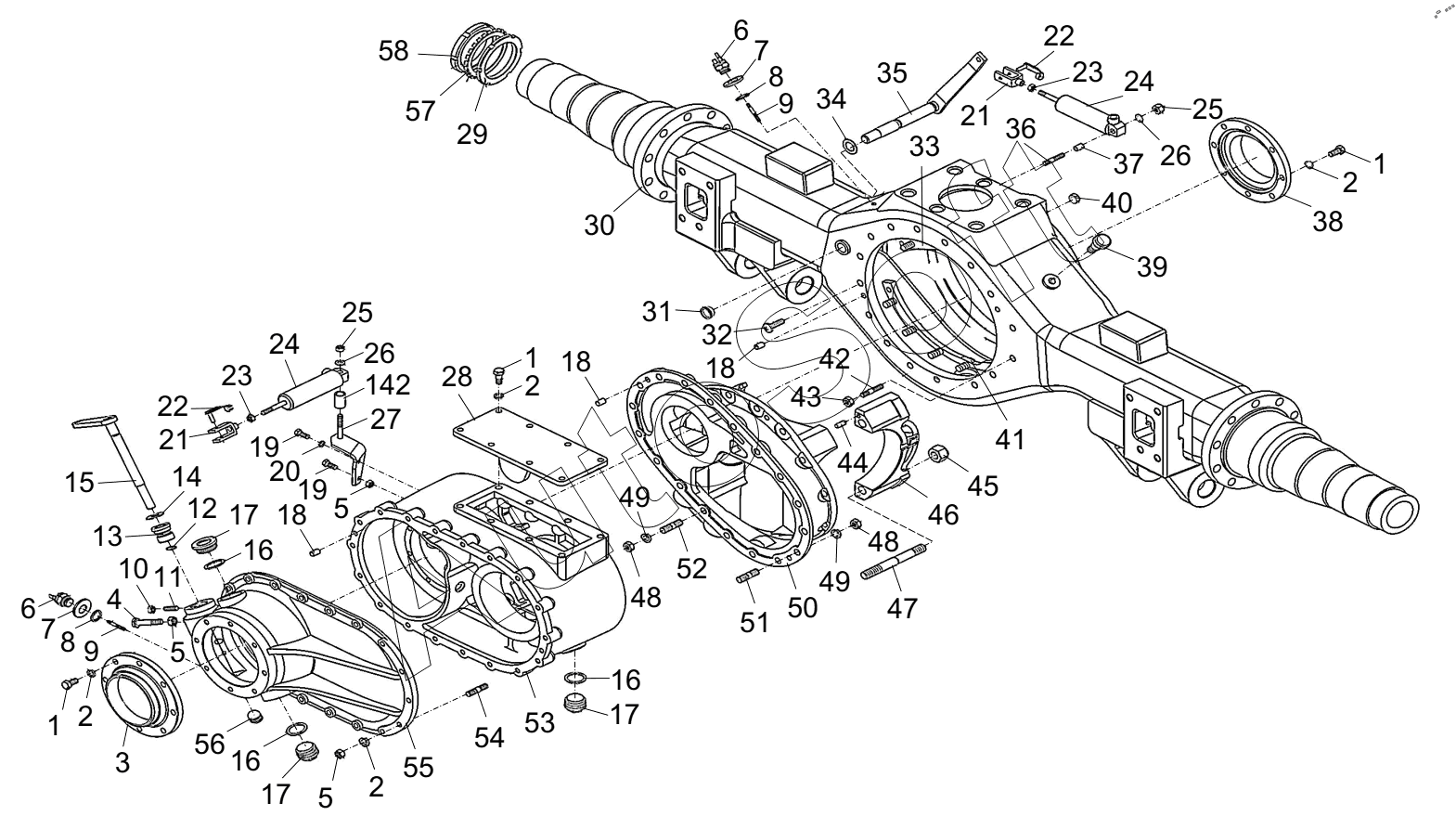

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). DRIVE AXLE (INTERMEDIATE AXLE SHELL) D1030100715_102293Y
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
48
49
49
50
51
52
53
54
55
56
57
58
142
15
1
1
1
2
2
2
2
3
4
5
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
16
16
16
17
17
17
18
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100715 | 1***5 | Drive axle | |
| 1 | 1***9 | Hex bolt | |
| 2 | P***1 | Spring washer | |
| 3 | 1***4 | End cover | |
| 4 | 1***8 | Hex bolt | |
| 5 | 1***4 | Hex nut | |
| 6 | 1***4 | Differential lock pressure switch | |
| 7 | 1***7 | Seal ring | |
| 8 | 1***0 | Retainer ring for shaft | |
| 9 | 1***9 | Pin | |
| 10 | 1***3 | Hex nut | |
| 11 | 1***5 | Grooved set screw | |
| 12 | 1***9 | Circlip for shaft | |
| 13 | 1***1 | Bushing | |
| 14 | 1***3 | O ring | |
| 15 | 1***3 | Differential lock swing arm assy | |
| 16 | 1***8 | Seal ring | |
| 17 | 1***4 | Magnetic threaded plug assy | |
| 18 | P***3 | Cylindrical pin | |
| 19 | 1***1 | Hex bolt | |
| 20 | 1***7 | Spring washer | |
| 21 | 1***1 | Fork knuckle | |
| 22 | 1***1 | Es flat head lock | |
| 23 | 1***6 | Hex thin nut | |
| 24 | 1***4 | Operating cylinder | |
| 25 | 1***1 | Locknut | |
| 26 | 1***8 | Flat washer | |
| 27 | 1***2 | Carrier assy | |
| 28 | 1***9 | Oil-receiving plate assy | |
| 29 | 1***7 | Locknut | |
| 30 | 1***7 | Intermediate axle housing assy | |
| 31 | 1***8 | Bowl type blanking plug | |
| 32 | 1***8 | Countersunk head screw | |
| 33 | 1***4 | Fixing clip assy, upper | |
| 34 | 1***4 | O-ring | |
| 35 | 1***2 | Control lever assy | |
| 36 | 1***9 | Stud | |
| 37 | 1***7 | Bushing | |
| 38 | 1***9 | Bearingseat | |
| 39 | 1***7 | Ventilation port assy | |
| 40 | 1***5 | Hex threaded plug | |
| 41 | 1***3 | Fixing clip assy, lower | |
| 42 | 1***8 | Stud | |
| 43 | 1***0 | Nut | |
| 44 | 1***3 | Cylindrical pin | |
| 45 | 1***1 | Self lock baffle | |
| 46 | 1***4 | Differential bearing cover | |
| 47 | 1***6 | Stud | |
| 48 | 1***5 | Hex nut | |
| 49 | 1***7 | Springwasher | |
| 50 | 1***6 | Main reducer housing, intermediate axle | |
| 51 | 1***4 | Stud | |
| 52 | 1***5 | Stud | |
| 53 | 1***9 | Transition axle tank | |
| 54 | 1***3 | Stud | |
| 55 | 1***0 | Tank cover, transition axle | |
| 56 | 1***7 | Bowl type blanking plug | |
| 57 | 1***8 | Thrust washer | |
| 58 | 1***6 | Locknut | |
| 142 | 1***6 | Spacer sleeve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
