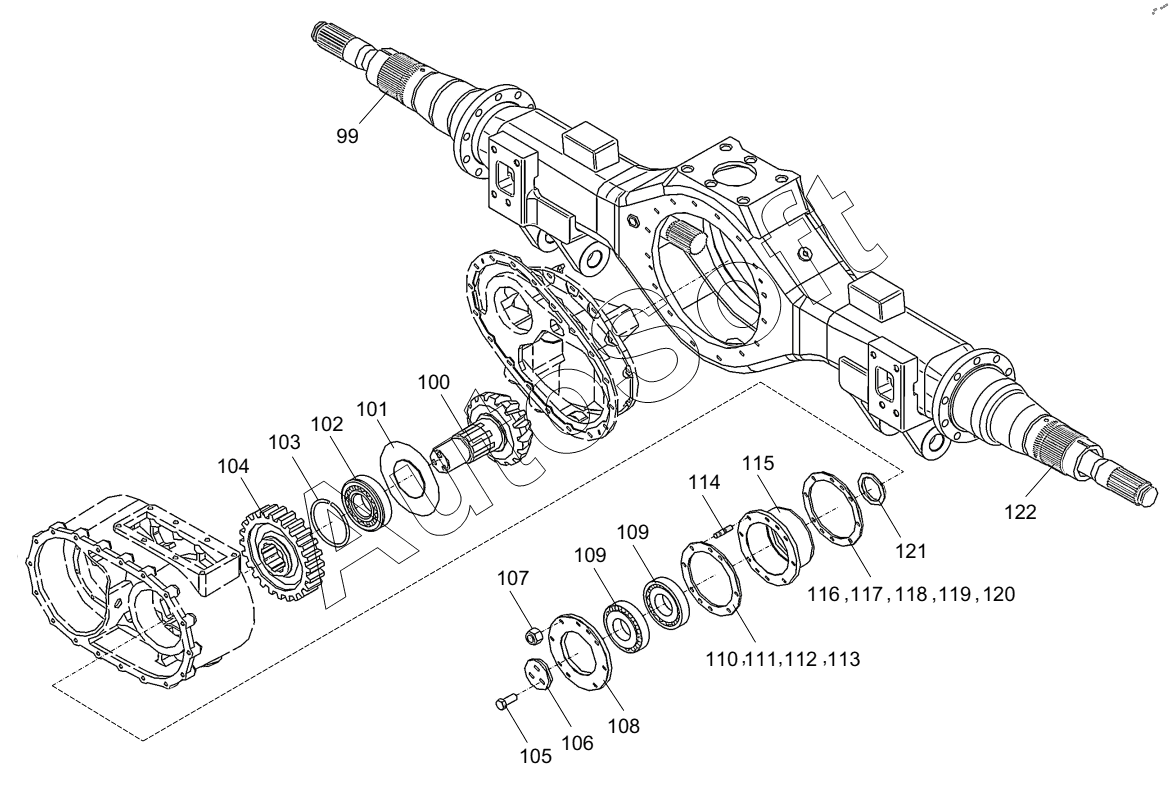

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). DRIVE AXLE (INTERMEDIATE AXLE DRIVE DEVICE 2) D1030100715_102293Y
110
122
121
120
119
118
117
116
115
114
113
112
111
109
109
108
107
106
105
104
103
102
101
100
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100715 | 1***5 | Drive axle | |
| 99 | P***2 | Half shaft, left | |
| 100 | 1***6 | Bevel gear | |
| 101 | 1***3 | Oil baffle plate | |
| 102 | 1***8 | Roller bearing | |
| 103 | 1***7 | Steel wire woven retaining ring | |
| 104 | 1***8 | Driven gear | |
| 105 | 1***9 | Hex bolt | |
| 106 | 1***0 | Pressure plate, bearing | |
| 107 | 1***8 | Hex nut | |
| 108 | 1***8 | Pressure plate | |
| 109 | 1***5 | Tapered roller bearing | |
| 110 | 1***1 | Adjusting shim | |
| 111 | 1***2 | Adjusting shim | |
| 112 | 1***3 | Adjusting shim | |
| 113 | 1***4 | Adjusting shim | |
| 114 | 1***9 | Stud | |
| 115 | 1***9 | Bearingseat | |
| 116 | 1***0 | Adjusting shim | |
| 117 | 1***2 | Adjusting shim | |
| 118 | 1***3 | Adjusting shim | |
| 119 | 1***3 | Adjusting shim | |
| 120 | 1***3 | Adjusting shim | |
| 121 | 1***8 | Spacer ring | |
| 122 | P***5 | Half shaft, right |
