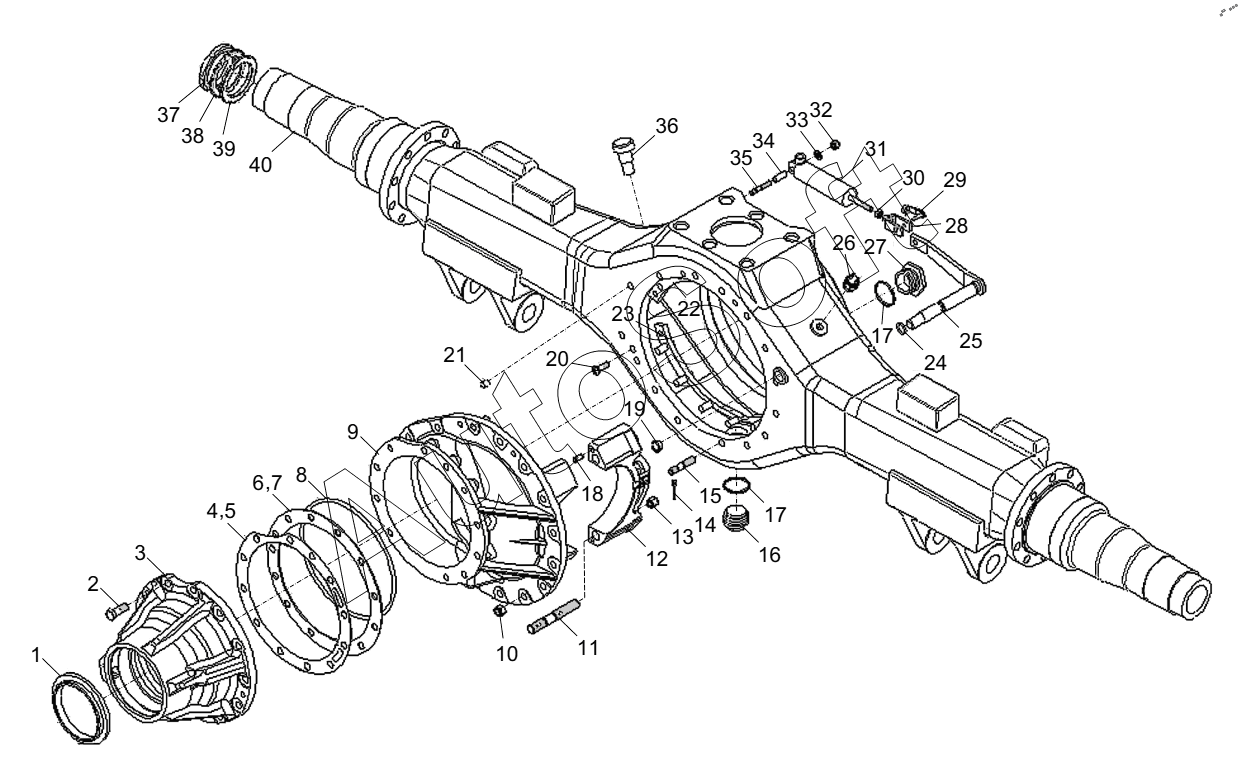

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). DRIVE AXLE (REAR AXLE SHELL) D1030100716_102293Y
31
21
22
23
24
25
26
27
28
29
30
20
32
33
34
35
36
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100716 | 1***6 | Drive axle | |
| 1 | 1***2 | Ring | |
| 2 | 1***3 | Hex bolt | |
| 3 | 1***1 | Bearingseat | |
| 4 | 1***6 | Adjusting shim | |
| 5 | 1***7 | Adjusting shim | |
| 6 | 1***8 | Adjusting shim | |
| 7 | 1***9 | Adjusting shim | |
| 8 | 1***4 | Seal ring | |
| 9 | 1***0 | Main reducer shell | |
| 10 | 1***0 | Nut | |
| 11 | 1***6 | Stud | |
| 12 | 1***4 | Differential bearing cover | |
| 13 | 1***6 | Hex slotted nut | |
| 14 | 1***1 | Cotter pin | |
| 15 | 1***0 | Stud | |
| 16 | 1***4 | Magnetic threaded plug assy | |
| 17 | 1***8 | Seal ring | |
| 18 | 1***3 | Cylindrical pin | |
| 19 | 1***8 | Bowl type blanking plug | |
| 20 | 1***8 | Countersunk head screw | |
| 21 | 1***4 | Cylindrical pin | |
| 22 | 1***4 | Fixing clip assy, upper | |
| 23 | 1***3 | Fixing clip assy, lower | |
| 24 | 1***4 | O-ring | |
| 25 | 1***2 | Control lever assy | |
| 26 | 1***4 | Differential lock pressure switch | |
| 27 | 1***5 | Plug | |
| 28 | 1***1 | Fork knuckle | |
| 29 | 1***1 | Es flat head lock | |
| 30 | 1***6 | Hex thin nut | |
| 31 | 1***1 | Spring energy storage cylinder | |
| 32 | 1***1 | Locknut | |
| 33 | 1***8 | Flat washer | |
| 34 | 1***7 | Bushing | |
| 35 | 1***9 | Stud | |
| 36 | 1***7 | Ventilation port assy | |
| 37 | 1***7 | Locknut | |
| 38 | 1***8 | Thrust washer | |
| 39 | 1***6 | Locknut | |
| 40 | 1***8 | Rear axle shell assy |
