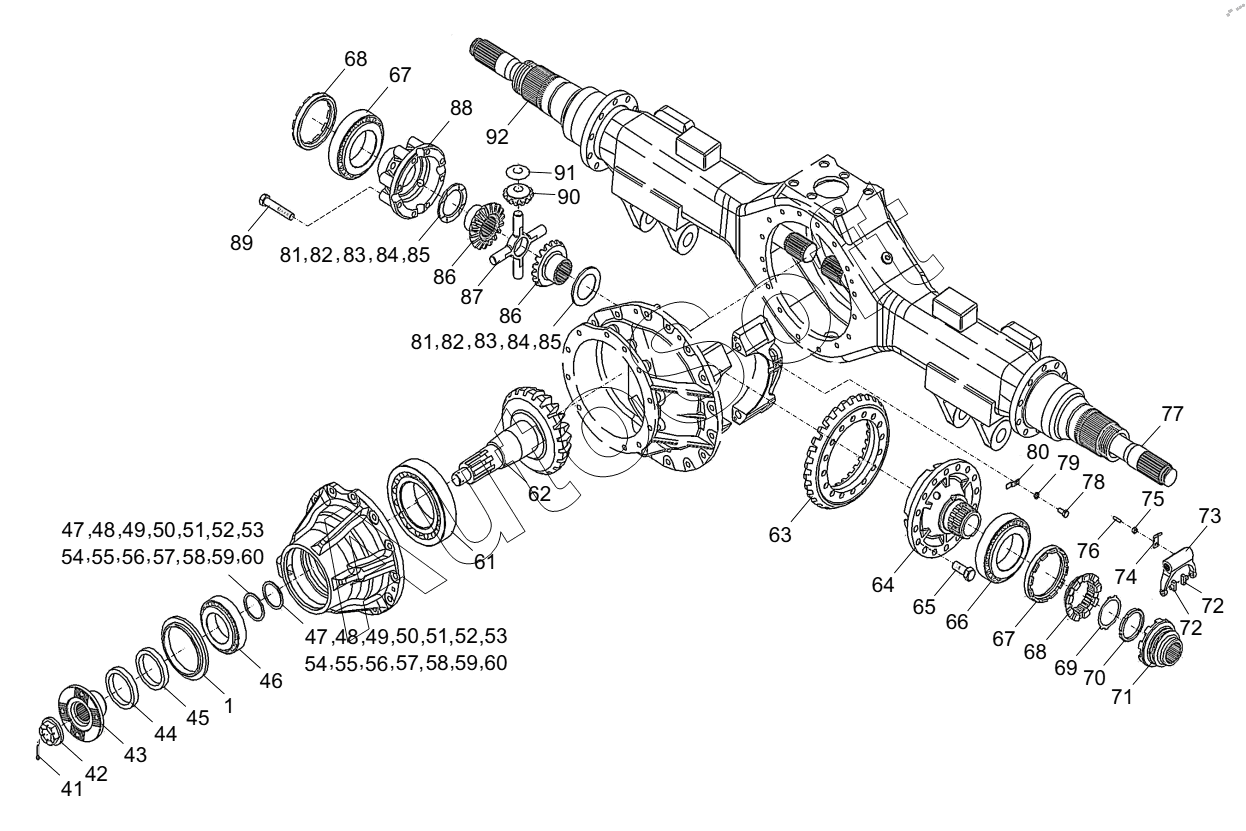

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). DRIVE AXLE (REAR AXLE DRIVE DEVICE) D1030100716_102293Y
80
67
67
68
68
69
70
71
72
72
73
74
75
76
77
78
79
66
81
81
82
82
83
83
84
84
85
85
86
86
87
88
89
90
91
92
53
53
1
41
42
43
44
45
46
47
47
48
48
49
49
50
50
51
51
52
52
54
54
55
55
56
56
57
57
58
58
59
59
60
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100716 | 1***6 | Drive axle | |
| 1 | 1***2 | Ring | |
| 41 | 1***2 | Cotter pin | |
| 42 | 1***2 | Flange nut | |
| 43 | 1***3 | Flange assy | |
| 44 | 1***2 | Seal ring, shaft | |
| 45 | 1***1 | Seal ring, shaft | |
| 46 | 1***2 | Tapered roller bearing | |
| 47 | 1***6 | Adjusting shim | |
| 48 | 1***2 | Adjusting shim | |
| 49 | 1***3 | Adjusting shim | |
| 50 | 1***4 | Adjusting shim | |
| 51 | 1***5 | Adjusting shim | |
| 52 | 1***6 | Adjusting shim | |
| 53 | 1***7 | Adjusting shim | |
| 54 | 1***8 | Adjusting shim | |
| 55 | 1***9 | Adjusting shim | |
| 56 | 1***0 | Adjusting shim | |
| 57 | 1***1 | Adjusting shim | |
| 58 | 1***2 | Adjusting shim | |
| 59 | 1***3 | Adjusting shim | |
| 60 | 1***4 | Adjusting shim | |
| 61 | 1***3 | Tapered roller bearing | |
| 62 | 1***7 | Bevel gear | |
| 63 | 1***4 | Driven wimble gear | |
| 64 | 1***0 | Differential housing, left | |
| 65 | 1***5 | Hex bolt | |
| 66 | 1***1 | Tapered roller bearing | |
| 67 | 1***2 | Differential adjusting nut | |
| 68 | 1***8 | Meshing sleeve | |
| 69 | 1***1 | Shim | |
| 70 | 1***0 | Round nut | |
| 71 | 1***9 | Slide meshing sleeve | |
| 72 | 1***1 | Movable block, toggle fork | |
| 73 | 1***8 | Fork | |
| 74 | 1***9 | Bend | |
| 75 | 1***3 | Hex nut | |
| 76 | 1***0 | Grooved set screw with cone point | |
| 77 | P***2 | Half shaft, left | |
| 78 | 1***7 | Hex bolt | |
| 79 | 1***7 | Spring washer | |
| 80 | 1***2 | Stop shim | |
| 81 | 1***0 | Adjusting shim | |
| 82 | 1***2 | Adjusting shim | |
| 83 | 1***3 | Adjusting shim | |
| 84 | 1***3 | Adjusting shim | |
| 85 | 1***3 | Adjusting shim | |
| 86 | 1***6 | Half shaft gear | |
| 87 | 1***4 | Differential spider | |
| 88 | 1***5 | Differential half housing, right | |
| 89 | 1***8 | Hexagon serrated bolt | |
| 90 | 1***7 | Planet gear | |
| 91 | 1***5 | Planeary gear shim | |
| 92 | P***5 | Half shaft, right |
