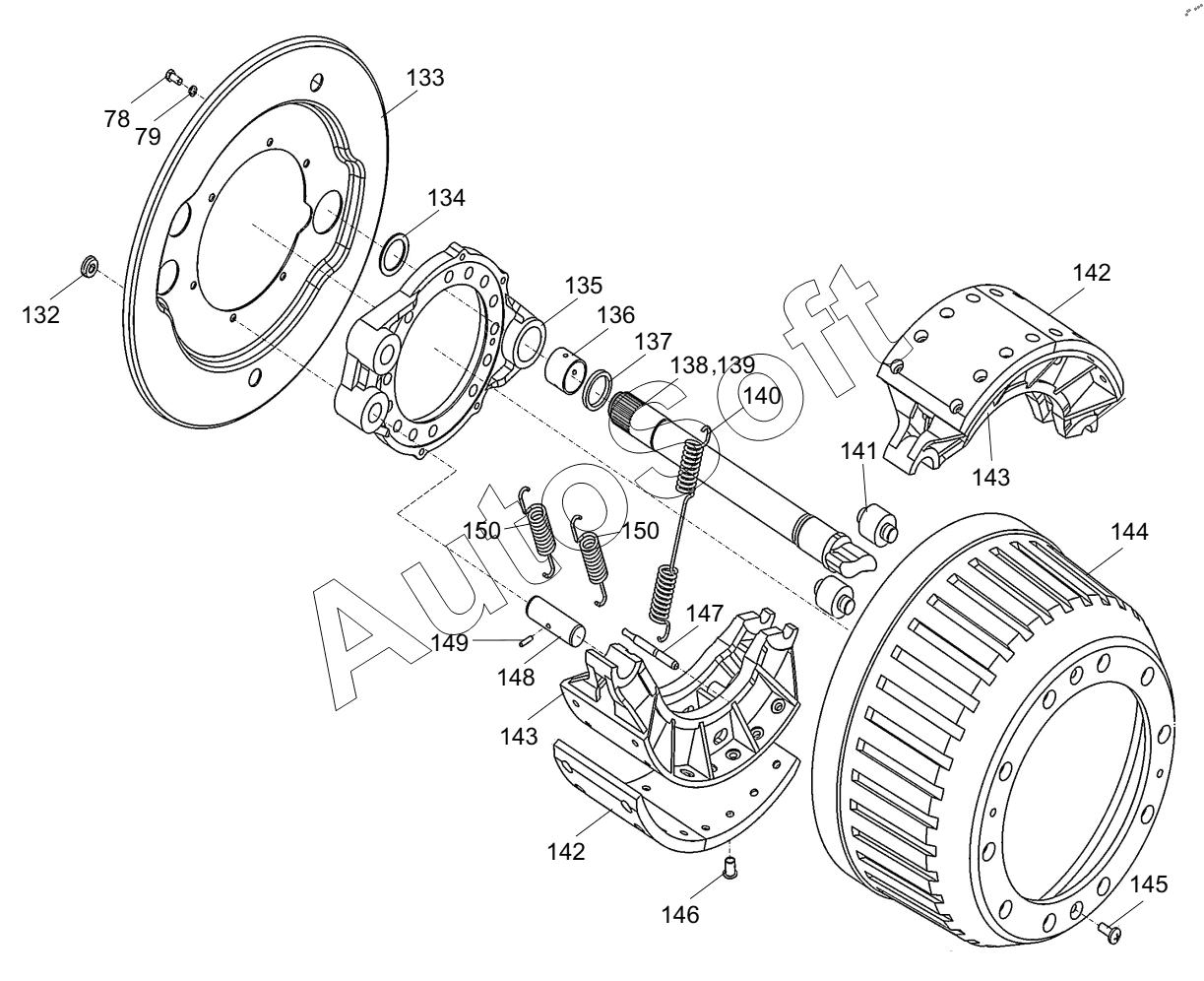

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). DRIVE AXLE (BRAKE 1) D1030100716_102293Y
78
79
132
133
134
135
136
137
138
139
140
141
142
142
143
143
144
145
146
147
148
149
150
150
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1030100716 | 1***6 | Drive axle | |
| 78 | 1***7 | Hex bolt | |
| 79 | 1***7 | Spring washer | |
| 132 | 1***2 | Seal ring | |
| 133 | 1***0 | Dust cover, brake | |
| 134 | 1***4 | Shim | |
| 135 | 1***0 | Baseplate | |
| 136 | 1***9 | Wheelshaftbushing | |
| 137 | 1***0 | Circlip for shaft | |
| 138 | 1***1 | Brake camshaft, left | |
| 139 | 1***2 | Brake camshaft, right | |
| 140 | 1***2 | Return spring | |
| 141 | 1***9 | Roller | |
| 142 | 1***3 | Friction lining 350 | |
| 143 | 1***3 | Brake shoe | |
| 144 | 1***2 | Brake drum | |
| 145 | 1***9 | Cross-recessed flat-head screw | |
| 146 | 1***5 | Rivet | |
| 147 | 1***0 | Return spring pin | |
| 148 | 1***1 | Bearing pin | |
| 149 | 1***2 | Elastic cylindrical pin | |
| 150 | 1***4 | Return spring |
