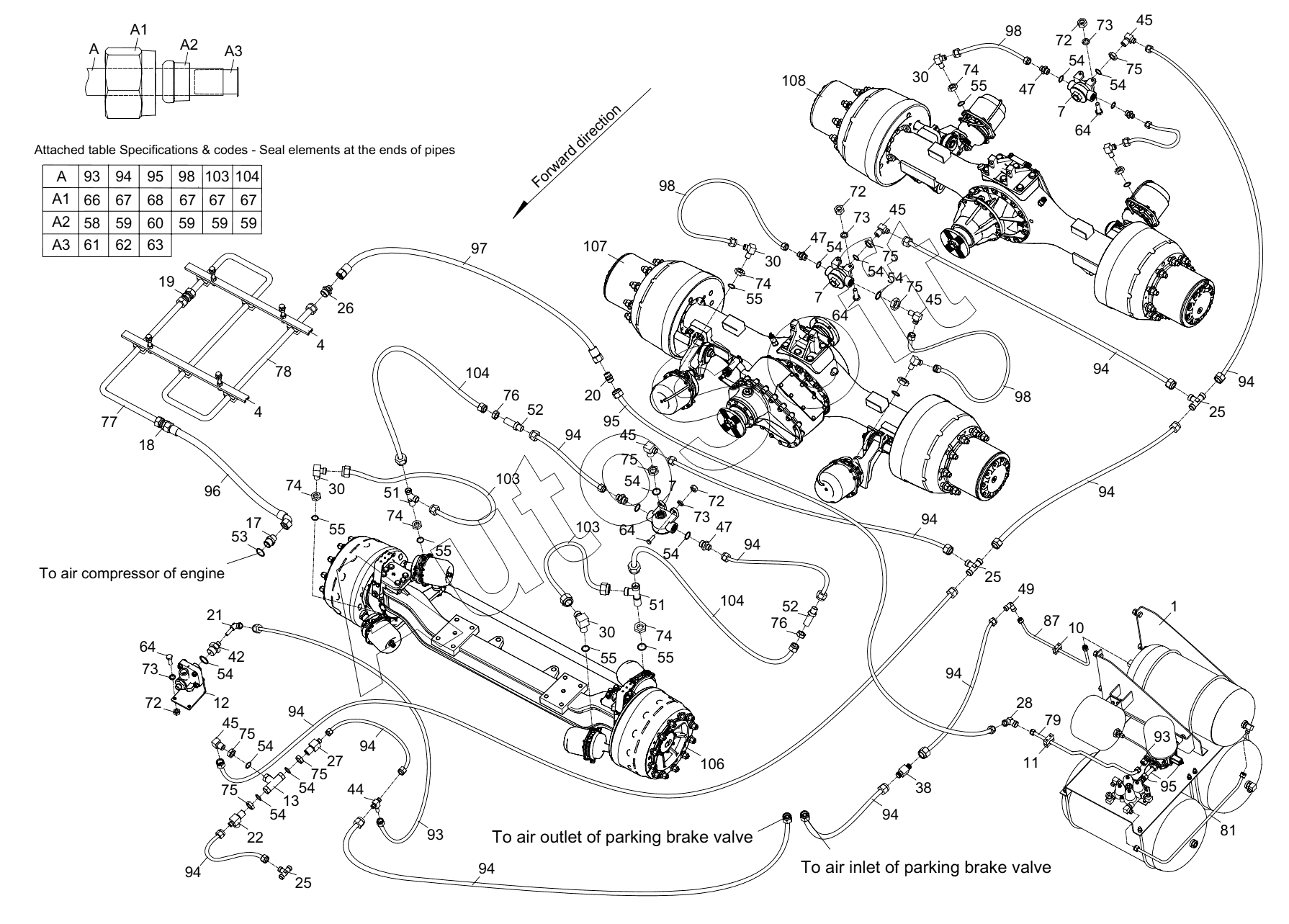

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). AIR BRAKE SYSTEM (EMERGENCY BRAKE) D00672303500000002Y
78
64
64
64
64
72
72
72
72
73
73
73
73
74
74
74
74
74
75
75
75
75
75
75
75
76
76
77
79
81
87
93
93
94
94
94
94
94
94
94
94
94
94
94
94
95
95
96
97
98
98
98
103
103
104
104
106
107
108
25
25
25
1
4
4
7
7
7
10
11
12
12
17
18
19
20
21
22
26
27
28
30
30
30
30
38
42
44
45
45
45
45
45
47
47
47
49
51
51
52
52
53
54
54
54
54
54
54
54
54
54
54
54
55
55
55
55
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00672303500000002 | 0***2 | Air brake system | |
| 1 | 0***0 | Air reservoir and valve block installation | |
| 4 | 0***0 | Pipe clamp installation | |
| 7 | 1***0 | Quick-release valve | |
| 10 | 0***0 | Pipe clamp | |
| 11 | 1***9 | Pipe clamp | |
| 12 | 1***3 | Stop valve | |
| 13 | 1***4 | Tee clack | |
| 14 | 0***0 | Schematic diagram, air brake system | |
| 16 | 2***5 | Loctite glue | |
| 17 | 1***7 | Fitting | |
| 18 | 1***6 | Pipe fitting | |
| 19 | 1***5 | Pipe fitting | |
| 20 | 1***8 | Fitting body | |
| 21 | 1***1 | Fitting body 35 | |
| 22 | 0***0 | Union tee | |
| 25 | 1***2 | Fitting body | |
| 26 | 0***0 | Straight fitting | |
| 27 | 0***0 | Union tee | |
| 28 | 1***3 | Fitting body | |
| 30 | 0***0 | Elbow union | |
| 38 | 0***0 | Union tee | |
| 42 | 0***0 | Straight fitting | |
| 44 | 0***0 | Union tee | |
| 45 | 0***0 | Straight thread elbow | |
| 47 | 0***0 | Straight thread connector | |
| 49 | 1***5 | Fitting body 35 | |
| 51 | 0***0 | Tee union | |
| 52 | 1***6 | Fitting body 35 | |
| 53 | 1***3 | Washer | |
| 54 | 1***5 | Washer | |
| 55 | 1***2 | Washer | |
| 58 | 1***2 | Cutting sleeve | |
| 59 | 1***1 | Cutting sleeve | |
| 60 | 1***8 | Cutting sleeve | |
| 61 | 1***4 | Bushing | |
| 62 | 1***6 | Bushing | |
| 63 | 1***5 | Bushing | |
| 64 | 1***8 | Bolt | |
| 66 | 1***3 | Nut | |
| 67 | 1***6 | Baffle | |
| 68 | 1***9 | Baffle | |
| 72 | 1***2 | Nut | |
| 73 | 1***3 | Washer | |
| 74 | 1***7 | Nut | |
| 75 | 1***4 | Nut | |
| 76 | 1***4 | Nut | |
| 77 | 0***0 | Cold drawn precision tube assy | |
| 78 | 0***0 | Cold drawn precision tube assy | |
| 79 | 0***0 | Cold drawn precision tube assy | |
| 81 | 0***0 | Cold drawn precision tube assy | |
| 87 | 0***0 | Cold drawn precision tube assy | |
| 93 | 1***9 | Nylon pressure pipe nylon | |
| 94 | 1***1 | Nylon pressure pipe nylon | |
| 95 | 1***2 | Nylon pressure pipe nylon | |
| 96 | 1***4 | High temperature air pipeb/b3-32x1w-1400-40c°+232c° | |
| 97 | 1***4 | Hose assy | |
| 98 | 1***0 | Brake hose assy | |
| 103 | 1***1 | Brake hose assy | |
| 104 | 1***8 | Brake hose assy | |
| 106 | F***2 | Front axle assy axle 2 | |
| 107 | D***e | Drive axle pre-assembled, non-steered, hande intermediate axle | |
| 108 | D***e | Drive axle pre-assembled, non-steered, hande rear axle | |
| 111 | E***y | Engine assy |
