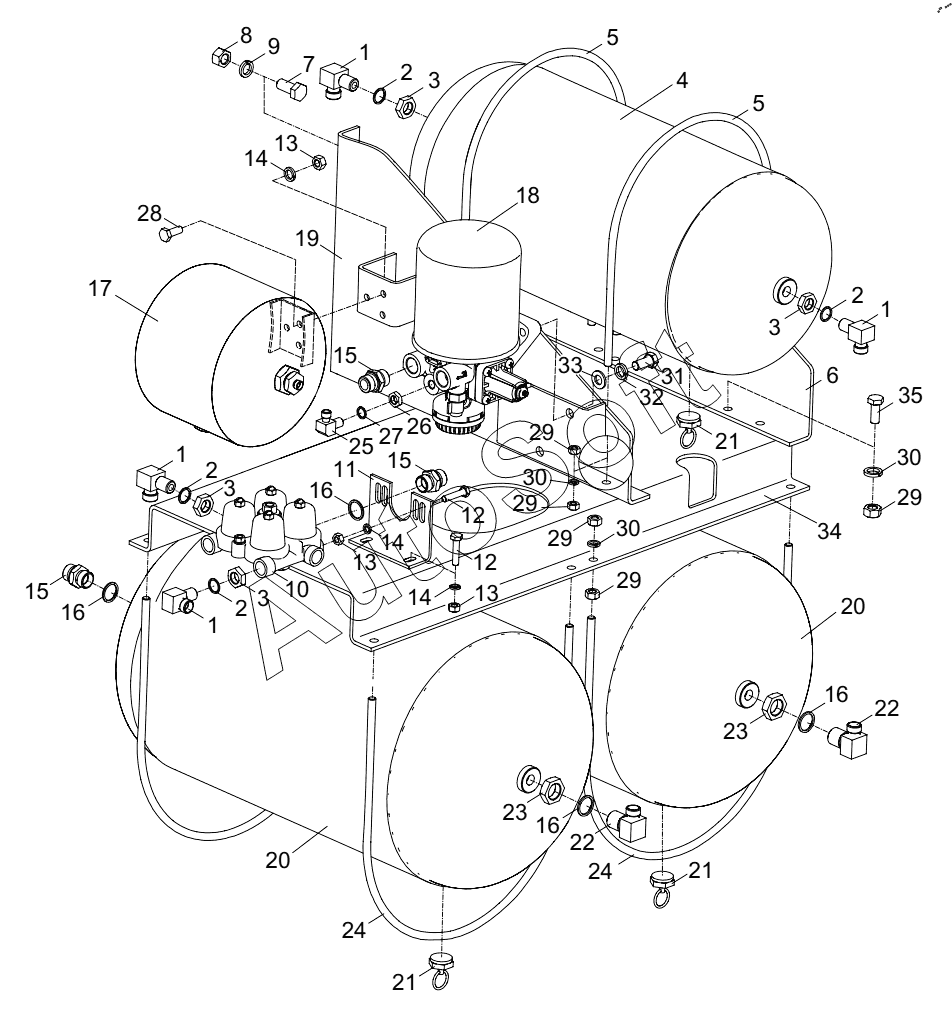

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). AIR RESERVOIR AND VALVE BLOCK INSTALATION D00671563500200000Y
28
19
20
20
21
21
21
22
22
23
23
24
24
25
26
27
18
29
29
29
29
29
30
30
30
31
32
33
34
35
9
1
1
1
1
2
2
2
2
3
3
3
3
4
5
5
6
7
8
10
11
12
12
13
13
13
14
14
14
15
15
15
16
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00671563500200000 | 0***0 | Air reservoir and valve block installation | |
| 1 | 0***0 | Elbow union | |
| 2 | 1***2 | Washer | |
| 3 | 1***7 | Nut | |
| 4 | 0***0 | Air pressure tank assy,front axle | |
| 5 | 0***0 | Clamp | |
| 6 | 0***0 | Bracket | |
| 7 | 1***4 | Bolt | |
| 8 | 1***2 | Nut | |
| 9 | 1***8 | Washer | |
| 10 | 1***3 | 4-circuit protection valve | |
| 11 | 0***0 | Bracket | |
| 12 | 1***0 | Bolt | |
| 13 | 1***2 | Nut | |
| 14 | 1***3 | Washer | |
| 15 | 1***6 | Fitting body 35 | |
| 16 | 1***5 | Washer | |
| 17 | 1***4 | Regeneration air pressure tank assy | |
| 18 | 1***2 | Air dryer with pressure regulator | |
| 19 | 0***0 | Bracket | |
| 20 | 0***0 | Air reservoir assy | |
| 21 | 1***0 | Water drain valve | |
| 22 | 0***0 | Straight thread elbow | |
| 23 | 1***4 | Nut | |
| 24 | 0***0 | Fastening clamp | |
| 25 | 0***0 | Elbow union | |
| 26 | 1***1 | Baffle | |
| 27 | 1***1 | Washer | |
| 28 | 1***7 | Bolt | |
| 29 | 1***3 | Nut | |
| 30 | 1***7 | Washer | |
| 31 | 1***3 | Bolt | |
| 32 | 1***4 | Washer | |
| 33 | 1***1 | Washer | |
| 34 | 0***0 | Plate | |
| 35 | 1***4 | Bolt | |
| 36 | 2***5 | Loctite glue |
