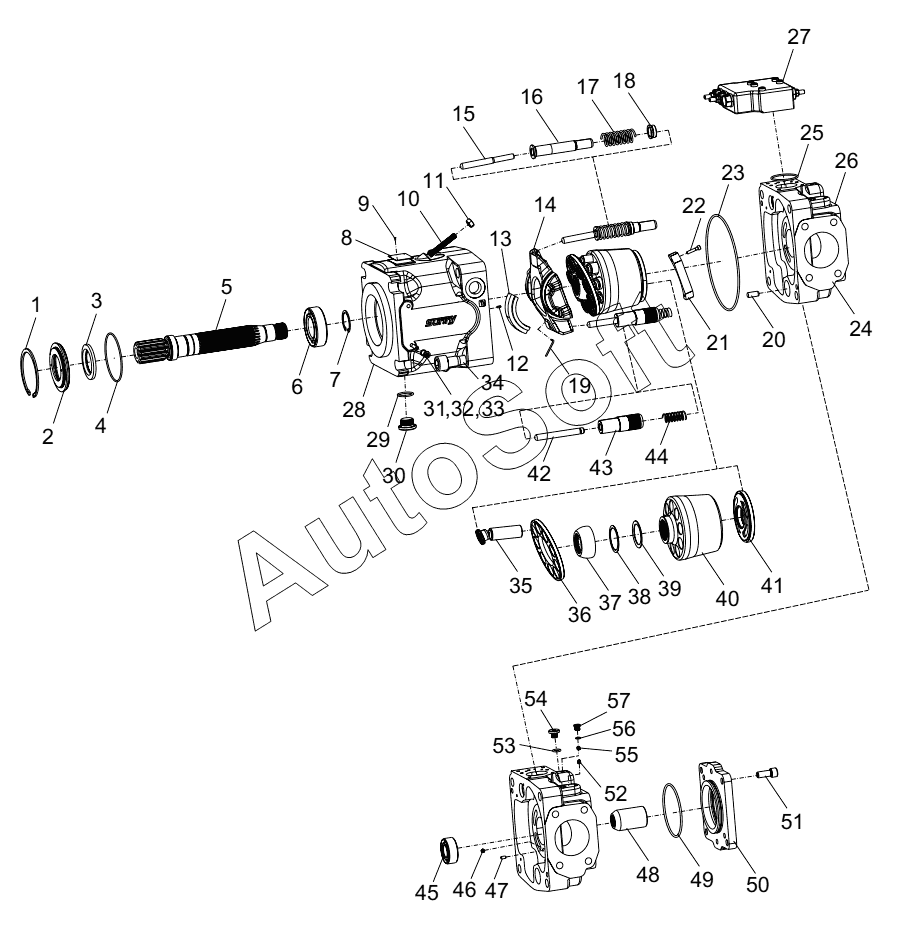

Каталог запасных частей к технике: Zoomlion ZLJ5500V3 (2013). VARIABLE PUMP A4VG125EP4X-NAF02K023EP D1010000709_32793Y
44
30
31
32
33
34
35
36
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1010000709 | 1***9 | variable pump | |
| 1 | 1***3 | Circlipretaining ring | |
| 2 | 1***2 | Shaft seal cover | |
| 3 | 1***2 | Oil seal | |
| 4 | 1***8 | O-ring 97.5x3.55 | |
| 5 | 1***3 | Drive shaft | |
| 6 | 1***0 | Cylindrical roller bearing | |
| 7 | 1***4 | Circlip for shaft | |
| 8 | 1***1 | Name plate | |
| 9 | 1***5 | Rivet | |
| 10 | 1***2 | Threaded rod | |
| 11 | 1***1 | Nut | |
| 12 | 1***4 | Elastic cylindrical pin | |
| 13 | 1***9 | Cylindrical roller bearing | |
| 14 | 1***5 | Cradle | |
| 15 | 1***7 | Ejector rob | |
| 16 | 1***1 | Piston | |
| 17 | 1***9 | Return spring | |
| 18 | 1***1 | Guide sleeve | |
| 19 | 1***3 | Pin | |
| 20 | 1***5 | Cylindrical pin | |
| 21 | 1***9 | Plate | |
| 22 | 1***2 | Allen screw | |
| 23 | 1***0 | O ring | |
| 24 | 1***1 | Rear cover | |
| 25 | 1***4 | O ring | |
| 26 | 1***1 | Rubber flat washer | |
| 27 | 1***2 | Constant pressure and load sensitive control valve | |
| 28 | 1***0 | Housing | |
| 29 | 1***6 | O ring | |
| 30 | 1***9 | Plug | |
| 31 | 1***4 | Pin | |
| 32 | 1***2 | O ring | |
| 33 | 1***3 | Plug | |
| 34 | 1***3 | Allen screw | |
| 35 | 1***6 | Piston shoe assy | |
| 36 | 1***7 | Return disk | |
| 37 | 1***8 | Ball hinge | |
| 38 | 1***7 | Adjusting shim | |
| 39 | 1***8 | Disc spring | |
| 40 | 1***5 | Cylinder | |
| 41 | 1***4 | Valve plate | |
| 42 | 1***8 | Ejector rob | |
| 43 | 1***6 | Piston | |
| 44 | 1***0 | Spring | |
| 45 | 1***8 | Cylindrical roller bearing | |
| 46 | 1***6 | Damping plug | |
| 47 | 1***7 | Cylindrical pin | |
| 48 | 1***0 | Connecting set | |
| 49 | 1***7 | O ring | |
| 50 | 1***4 | Transition plate | |
| 51 | 1***4 | Allen screw | |
| 52 | 1***4 | Double-headed plug | |
| 53 | 1***9 | O ring | |
| 54 | P***g | Plug | |
| 55 | 1***5 | Damping plug | |
| 56 | 1***9 | O ring | |
| 57 | P***g | Plug |
