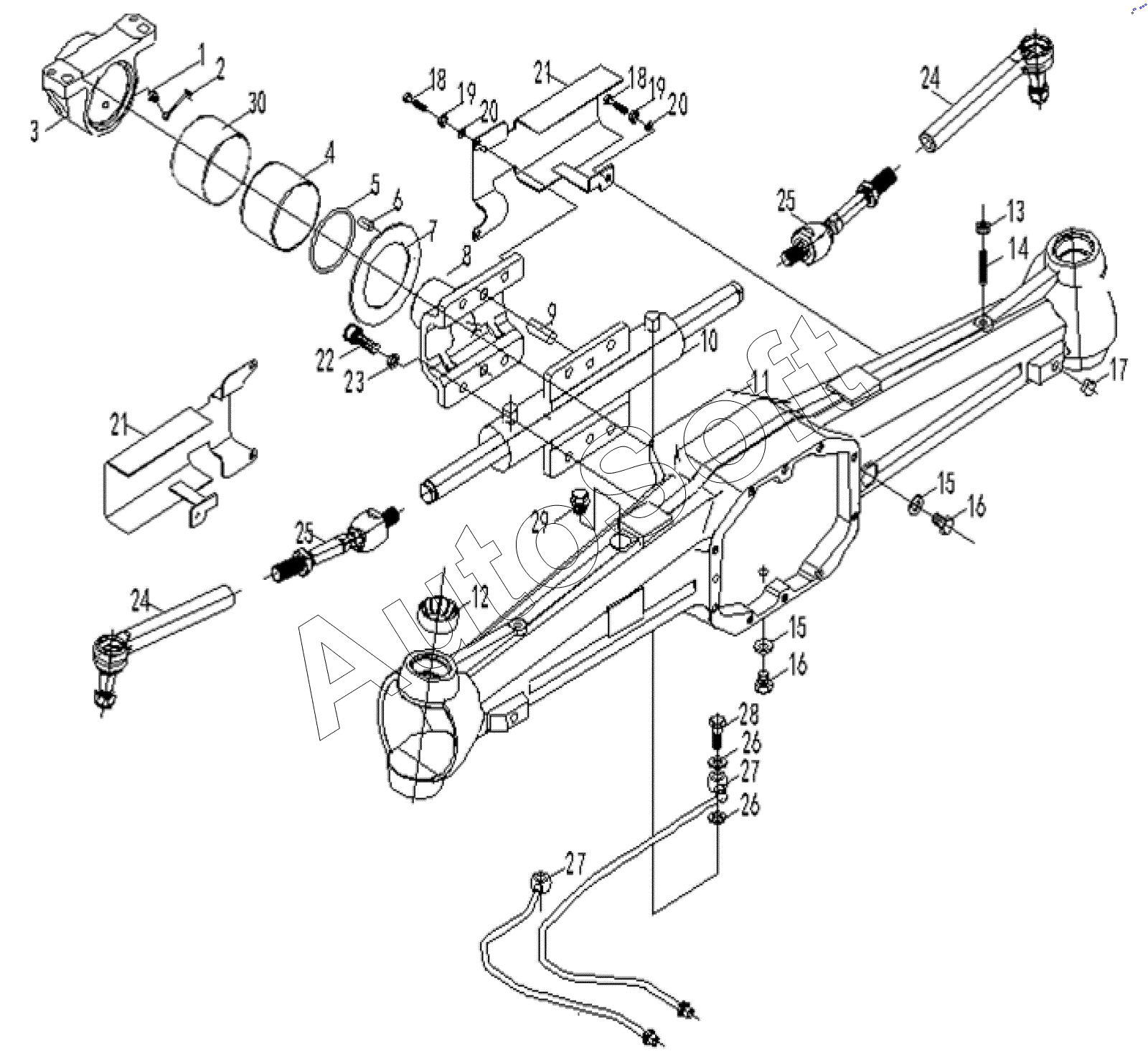

Каталог запасных частей к технике: Zoomlion RS (2021). 1030101041 Передний мост в сборе (1)
17
30
29
28
27
27
26
26
25
25
24
24
23
22
21
21
21
21
20
20
20
20
19
19
18
18
1
16
16
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***и | Оболочка масленки | |
| 2 | М***а | Маслёнка | |
| 3 | П***а | Передняя опора колебательного вала | |
| 4 | В***а | Втулка передней опоры колебательного вала | |
| 5 | О***о | О-образное кольцо | |
| 6 | Ш***т | Штифт | |
| 7 | П***а | Прокладка | |
| 8 | П***л | Передний напорный вал | |
| 9 | Ш***т | Штифт | |
| 10 | Г***я | Гидроцилиндр рулевого управления | |
| 11 | П***а | Передний картер моста | |
| 12 | В***а | Внешнее кольцо радиально-упорного откидного подшипника | |
| 13 | Ш***т | Шлицевый крепежный винт | |
| 14 | Г***а | Гайка | |
| 15 | К***а | Комбинированная уплотнительная шайба | |
| 16 | П***а | Пробка | |
| 17 | Р***а | Резиновая заглушка для отверстия под штифт опоры дифференциала | |
| 18 | Б***т | Болт | |
| 19 | Ш***а | Шайба | |
| 20 | С***а | Сварка левого защитного кожуха гидроцилиндра | |
| 20 | Ш***а | Шайба | |
| 21 | В***т | Винт | |
| 21 | С***а | Сварка правого защитного кожуха гидроцилиндра | |
| 22 | Ш***а | Шайба | |
| 23 | Р***е | Рулевая тяга в сборе | |
| 24 | Ш***е | Шаровое соединение цилиндра в сборе | |
| 25 | Ш***а | Шайба | |
| 26 | П***е | Правый маслопровод цилиндра в сборе | |
| 27 | Л***е | Левый маслопровод цилиндра в сборе | |
| 28 | П***т | Пустотелый болт | |
| 29 | В***н | Выпускной клапан | |
| 30 | Р***а | Рубашка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
