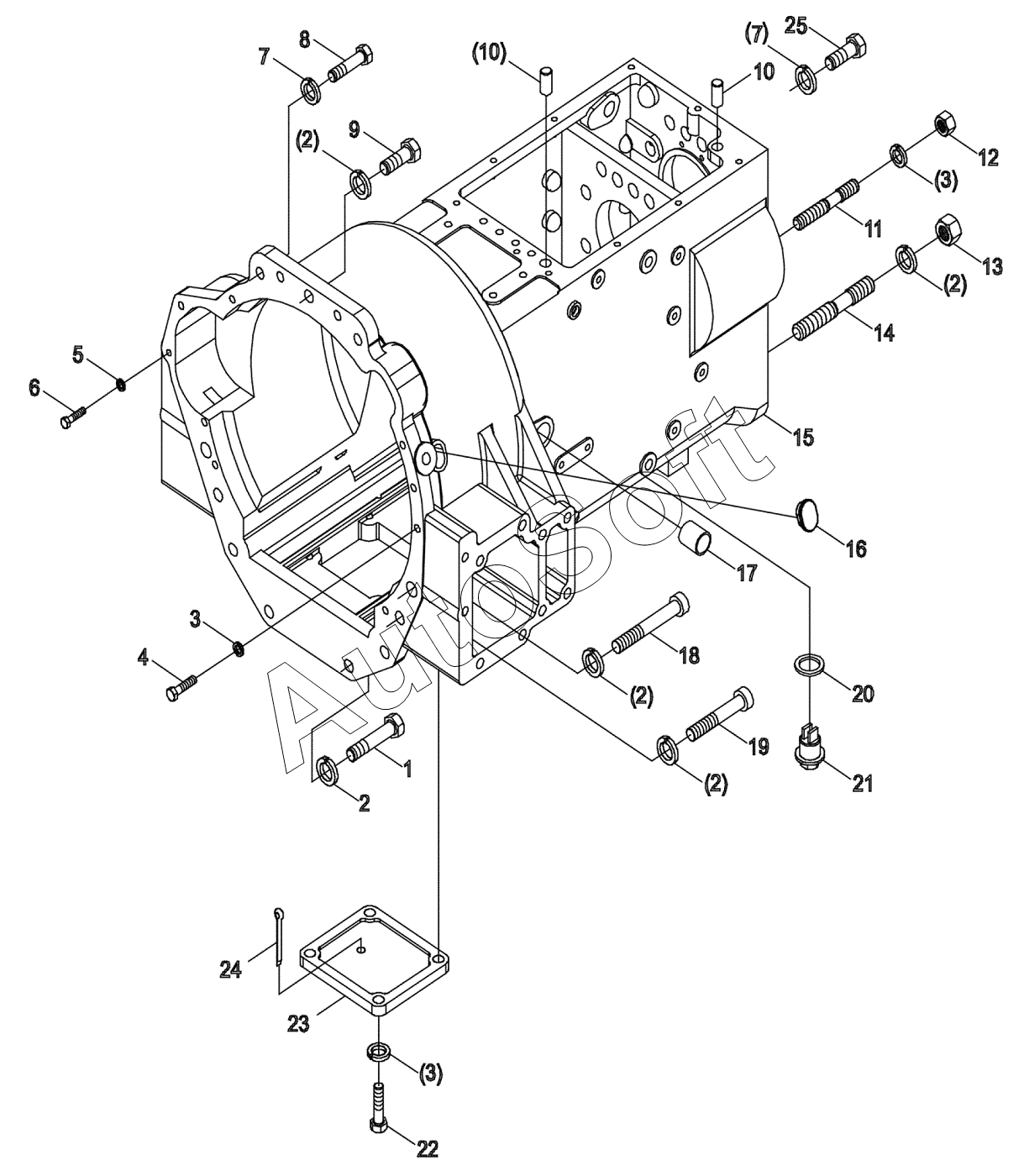

Каталог запасных частей к технике: Zoomlion RS (2021). 015716037SAA00000-RS1504.37A.001 Коробка передач в сборе (1)
1
2
2
2
2
2
3
3
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Гайка | |
| 2 | 1***8 | Washer | |
| 3 | 1***4 | Washer | |
| 4 | 1***3 | Bolt | |
| 5 | 1***7 | Washer | |
| 6 | 1***6 | Bolt | |
| 7 | 1***8 | Washer | |
| 8 | 1***4 | Гайка | |
| 9 | 1***2 | Болт | |
| 10 | 1***4 | Шпилька | |
| 11 | 0***5 | Шпилька | |
| 12 | 1***8 | Гайка | |
| 13 | 1***3 | Гайка | |
| 14 | 1***5 | Шпилька | |
| 15 | 0***1 | Корпус коробки передач | |
| 16 | 0***8 | Резиновая пробка | |
| 17 | 0***1 | Втулка выключающего валика | |
| 18 | 1***0 | Винт | |
| 19 | 1***2 | Винт | |
| 20 | 1***0 | Собранный сальник | |
| 21 | 0***1 | Масляная пробка в сборе | |
| 22 | 1***8 | Bolt | |
| 23 | 0***5 | Крышка смотрового окна | |
| 24 | 1***4 | Pin | |
| 25 | 0***2 | Гайка |
