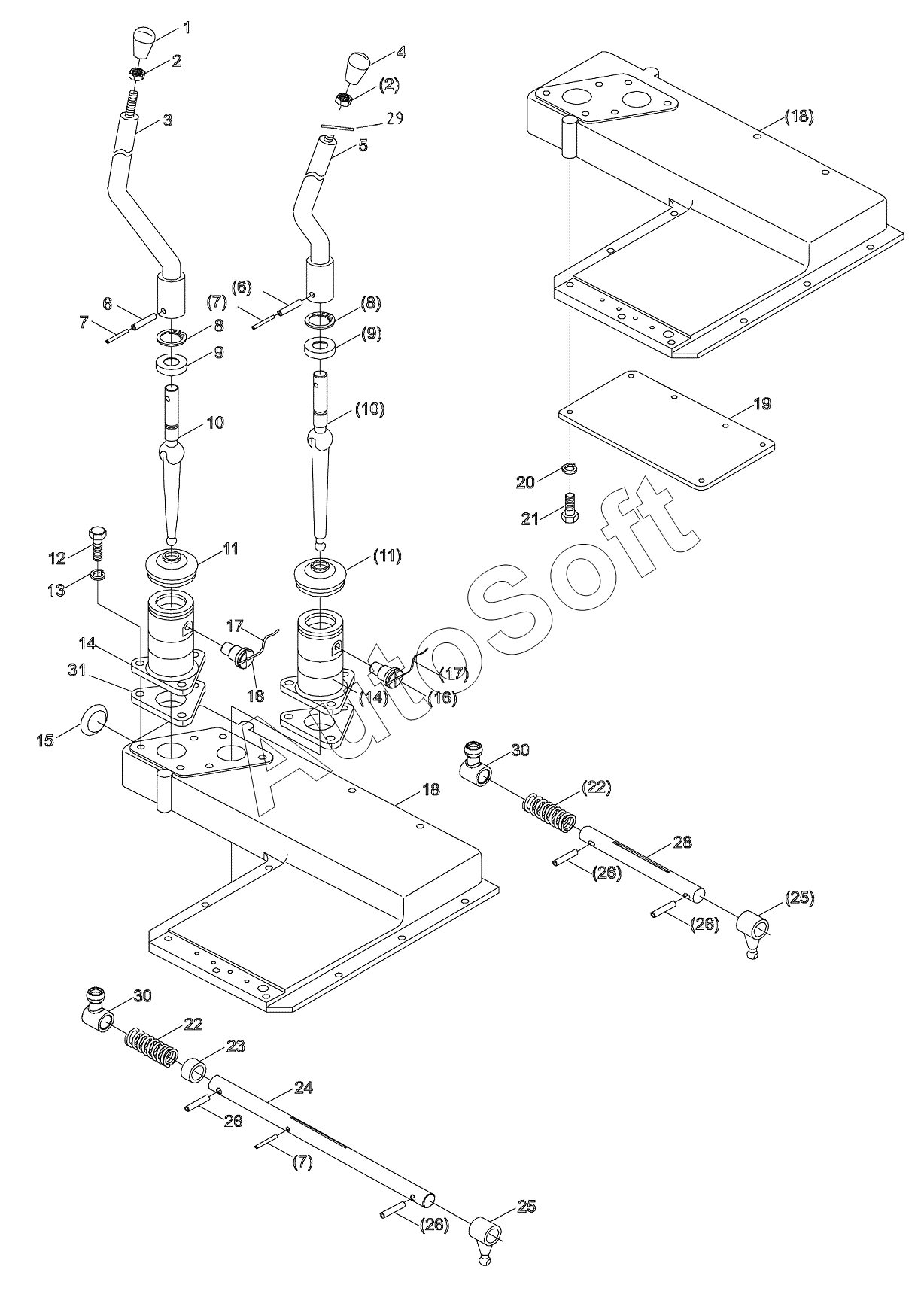

Каталог запасных частей к технике: Zoomlion RS (2021). 015716037SAA00038-RS1504.37A.017 Боковой управляющий механизм в сборе
1
2
2
3
4
5
6
6
7
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
18
18
19
20
21
22
22
23
24
25
25
26
26
26
26
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Ручка управления вспомогательной коробкой передач в сборе | |
| 2 | 1***5 | Nut | |
| 3 | 0***6 | Сварка рычага управления вспомогательной коробкой передач | |
| 4 | 1***5 | Ручка управления главной коробкой передач в сборе | |
| 5 | 0***9 | Сварка рычага управления главной коробкой передач | |
| 6 | 1***2 | Шпилька | |
| 7 | 1***3 | Штифт 5x32 | |
| 8 | 1***1 | Упорное кольцо | |
| 9 | 0***8 | Нейлоновое сиденье | |
| 10 | 0***0 | Рычаг управления вспомогательной коробкой передач | |
| 11 | 0***9 | Резиновая втулка | |
| 12 | 1***9 | Bolt | |
| 13 | 1***7 | Washer | |
| 14 | 0***3 | Опора рычага переключения вспомогательной коробки передач | |
| 15 | 1***0 | Чашеобразная пробка | |
| 16 | 0***7 | Установочный штифт рычага переключения | |
| 17 | 1***2 | Оцинкованная стальная проволока | |
| 18 | 0***9 | Боковое управление | |
| 19 | 0***3 | Боковая нижняя контрольная крышка | |
| 20 | 1***3 | Washer | |
| 21 | 1***7 | Bolt | |
| 22 | 0***2 | Пружина | |
| 23 | 0***1 | Распорная втулка | |
| 24 | 0***8 | Рычаг управления вспомогательной коробкой передач | |
| 25 | 0***0 | Внутренняя вилка управления | |
| 26 | 1***0 | Штифт | |
| 28 | 0***4 | Рычаг управления главной коробкой передач | |
| 29 | 1***1 | Washer | |
| 30 | 0***4 | Вилка управления рычагом переключения | |
| 31 | 0***9 | Опорная подушка для рычага переключения |
