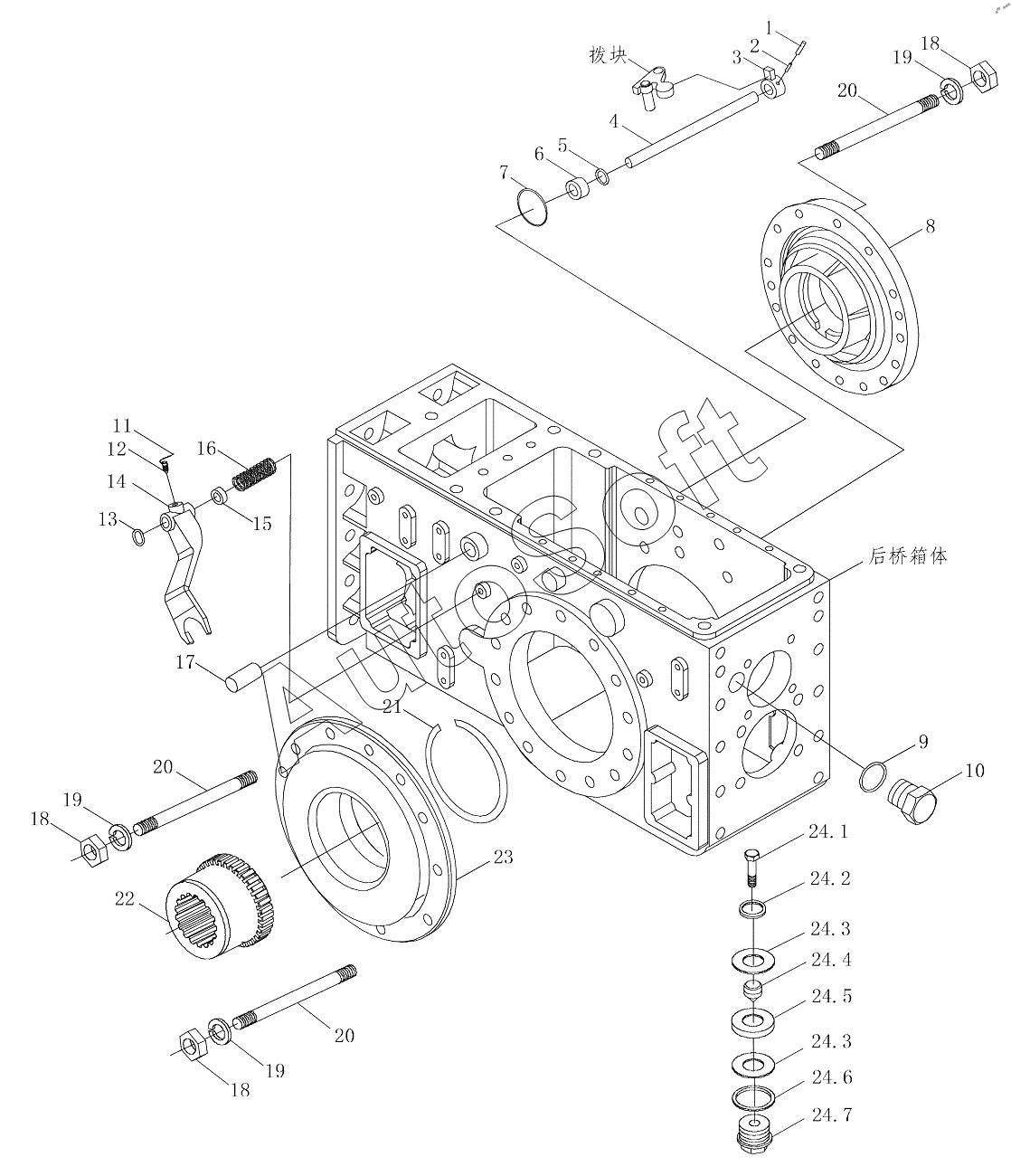

Каталог запасных частей к технике: Zoomlion RS (2021). 015716038SAA00000-RS1404.38A.001 Задний мост в сборе(2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
20
20
21
22
23
24.1
24.2
24.3
24.3
24.4
24.5
24.6
24.7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Штифт | |
| 10 | 0***5 | Заглушка | |
| 11 | 1***2 | Оцинкованная стальная проволока | |
| 12 | 0***8 | Стопорный винт | |
| 13 | 1***1 | Чашеобразная пробка | |
| 14 | 0***5 | Переводная вилка вала блокировки дифференциала | |
| 15 | 0***6 | Распорная втулка дифференциала | |
| 16 | 0***6 | Пружина блокировки дифференциала | |
| 17 | 0***4 | Втулка | |
| 18 | 1***5 | Nut | |
| 19 | 1***8 | Washer | |
| 2 | 1***0 | Штифт | |
| 20 | 1***8 | Шпилька | |
| 21 | 0***1 | Регулировочная прокладка | |
| 22 | 0***5 | Втулка блокировки дифференциала | |
| 23 | 0***2 | Седло левого подшипника | |
| 24 | 0***6 | Пробка сливного отверстия в сборе | |
| 24.1 | 1***4 | Bolt | |
| 24.2 | 1***7 | Washer | |
| 24.3 | 0***8 | Магнитная компрессионная шайба | |
| 24.4 | 0***7 | Алюминиевая втулка с магнитной изоляцией | |
| 24.5 | 0***9 | Магнит | |
| 24.6 | 1***2 | Комбинированное кольцо | |
| 24.7 | 0***0 | Сливная пробка | |
| 3 | 0***8 | Кулачок | |
| 4 | 0***7 | Вилка вала блокировки дифференциала | |
| 5 | 1***4 | O-ring | |
| 6 | 0***7 | Ствол | |
| 7 | 1***9 | Уплотнительное кольцо | |
| 8 | 0***3 | Седло правого подшипника | |
| 9 | 1***1 | О-образное кольцо |
