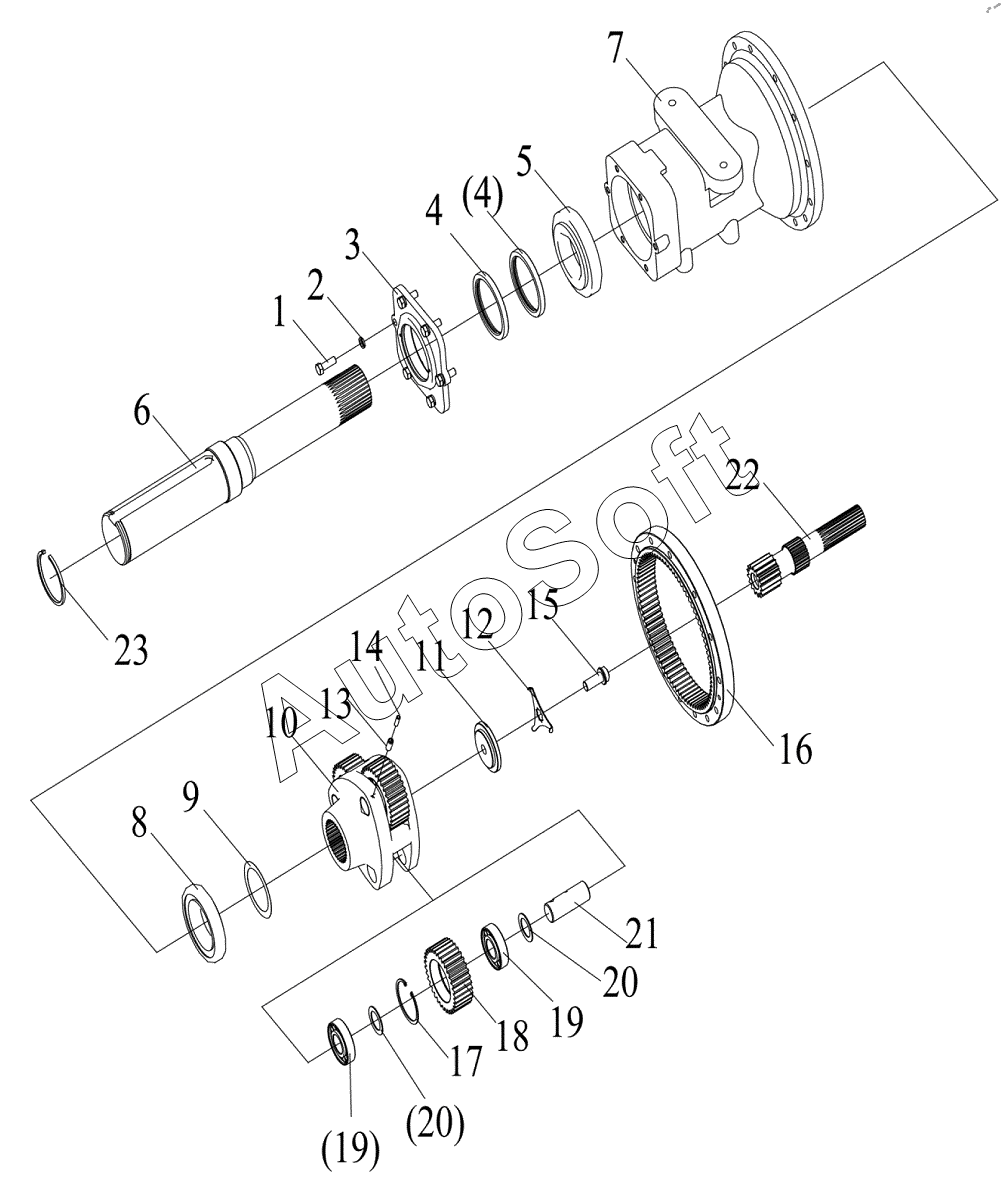

Каталог запасных частей к технике: Zoomlion RS (2021). 015716039SAA00000-RS1304.39.001 Левая бортовая передача в сборе
13
23
22
22
21
20
20
19
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Bolt | |
| 2 | 1***8 | Washer | |
| 3 | 0***8 | Торцевая крышка | |
| 4 | 1***9 | Масляное уплотнение | |
| 5 | 1***2 | Конический роликовый подшипник | |
| 6 | 0***7 | Приводной вал | |
| 7 | 0***1 | Кожух полуоси | |
| 8 | 1***0 | Конический роликовый подшипник | |
| 9 | 0***6 | Регулировочная прокладка | |
| 10 | 0***2 | Водило бортовой планетарной передачи | |
| 11 | 0***3 | Нажимная пластина водила бортовой планетарной передачи | |
| 12 | 0***0 | Блокировочная пластина для стопорного болта ведущего колеса | |
| 13 | 1***2 | Шпилька | |
| 14 | 0***3 | Пружинный цилиндрический штифт | |
| 15 | 0***2 | Стопорный болт водила планетарной передачи | |
| 16 | 0***4 | Зубчатое кольцо бортовой передачи | |
| 17 | 1***4 | Пружинное стопорное кольцо для отверстия | |
| 18 | 0***5 | Планетарная шестерня бортовой передачи | |
| 19 | 1***8 | Цилиндрический роликоподшипник | |
| 20 | 0***1 | Распорное кольцо для подшипника планетарной шестерни бортовой передачи | |
| 21 | 0***9 | Вал планетарной шестерни бортовой передачи | |
| 22 | 0***6 | Левая полуось | |
| 22 | 0***1 | Правая полуось | |
| 23 | 0***5 | Упорное кольцо |
