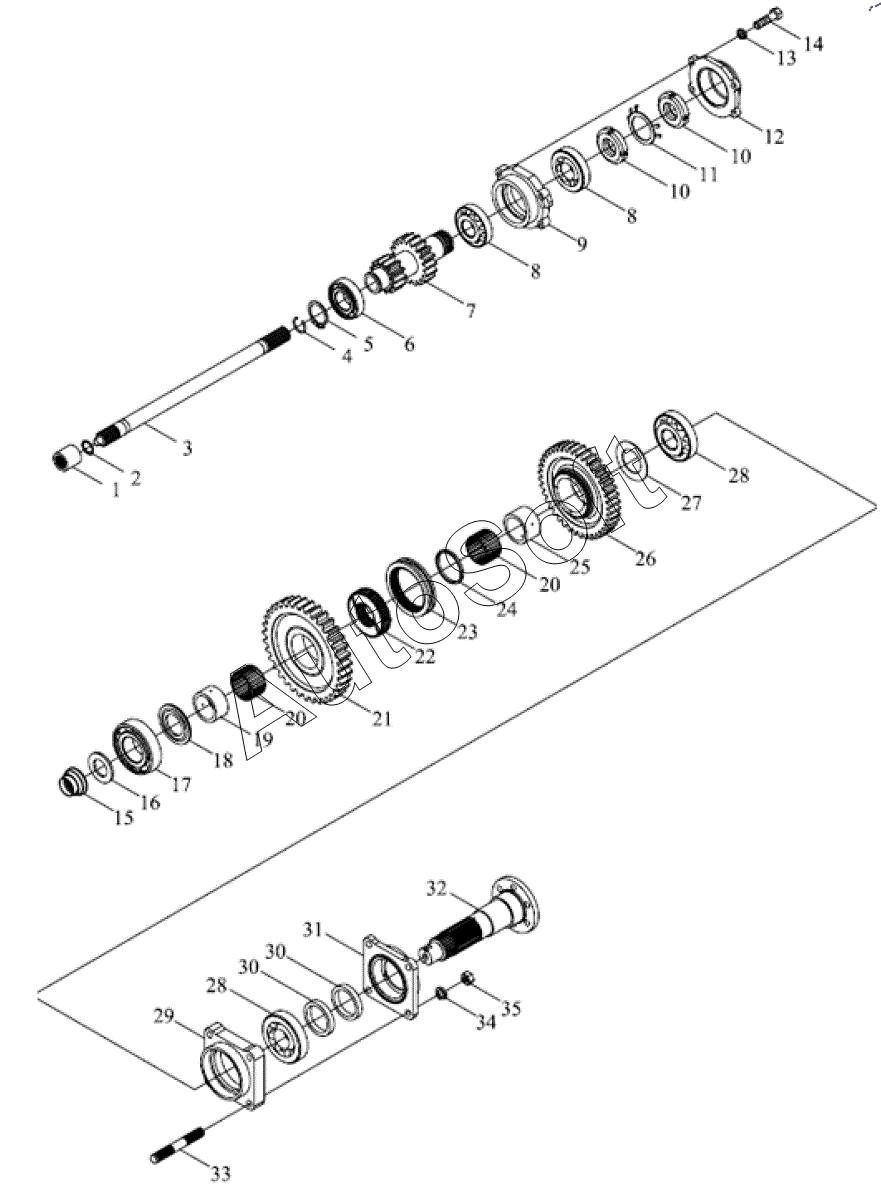

Каталог запасных частей к технике: Zoomlion RS (2021). 015716041SAC00000 Вал отбора мощности в сборе(1)
27
19
20
20
21
22
23
24
25
26
18
28
28
29
30
30
31
32
33
34
35
10
10
2
3
4
5
6
7
8
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Соединительная втулка вала отбора мощности | |
| 2 | 1***2 | Стопорное кольцо | |
| 3 | 0***9 | Соединительный вал отбора мощности | |
| 4 | 1***4 | Стопорное кольцо | |
| 5 | 1***7 | Retainer ring | |
| 6 | 1***0 | Подшипник | |
| 7 | 0***1 | Ведущая двойная шестерня повышенной и пониженной передачей отбора мощности | |
| 8 | 1***4 | Подшипник | |
| 9 | 0***1 | Корпус подшипника ведущей двойной шестерни вала отбора мощности | |
| 10 | 1***7 | Круглая гайка | |
| 11 | 1***0 | Стопорная шайба | |
| 12 | 0***2 | Крышка гнезда подшипника ведущей двойной шестерни вала отбора мощности | |
| 13 | 1***7 | Washer | |
| 14 | 1***9 | Bolt | |
| 15 | 0***5 | Стопорная гайка приводного вала отбора мощности | |
| 16 | 0***0 | Переднее запорное кольцо ведущего вала отбора мощности | |
| 17 | 5***6 | Подшипник | |
| 18 | 0***7 | Промежуточное стопорное кольцо приводного вала отбора мощности | |
| 19 | 0***8 | Оседающая втулка высокой передачи вала отбора мощности | |
| 20 | 1***6 | Игольчатый подшипник | |
| 21 | 0***2 | Ведомая шестерня средней передачи отбора мощности | |
| 22 | 0***5 | Зубодержатель зацепления III-IV передач | |
| 23 | 0***7 | Распорное кольцо малого игольчатого подшипника выходного вала | |
| 24 | 0***7 | Упорное кольцо подшипника роликовой иглы | |
| 25 | 0***4 | Оседающая втулка шестерни отбора мощности | |
| 26 | 0***3 | Ведомая шестерня высшей передачи отбора мощности | |
| 27 | 0***9 | Заднее стопорное кольцо приводного вала отбора мощности | |
| 28 | 1***6 | Подшипник | |
| 29 | 0***0 | Заднее гнездо подшипника ведущего вала отбора мощности | |
| 30 | 1***2 | Сальник | |
| 31 | 0***1 | Держатель заднего сальника ведущего вала отбора мощности | |
| 32 | 0***6 | Ведущий вал отбора мощности | |
| 33 | 1***6 | Шпилька | |
| 34 | 1***8 | Washer | |
| 35 | 1***7 | Гайка |
