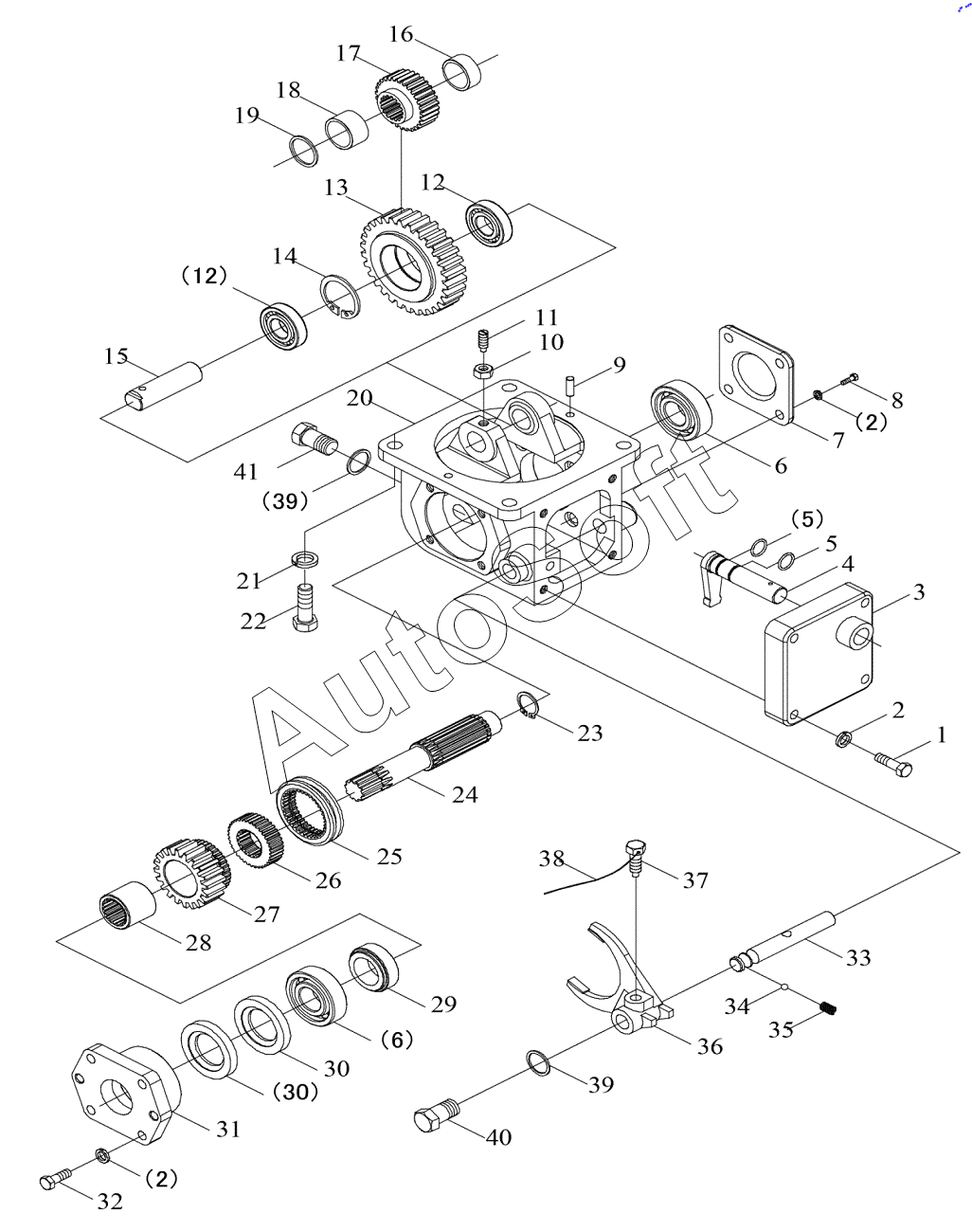

Каталог запасных частей к технике: Zoomlion RS (2021). 015716042SAA00000-RS1504.42.001 Раздаточная коробка в сборе (3)
32
22
23
24
25
26
27
28
29
30
30
31
21
33
34
35
36
37
38
39
39
40
41
11
2
2
2
3
4
5
5
6
6
7
8
9
10
1
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Болт | |
| 2 | 1***7 | Washer | |
| 3 | 0***2 | Боковая крышка | |
| 4 | 0***1 | Сварка вала поворота | |
| 5 | 1***0 | O-образное кольцо | |
| 6 | 1***7 | Подшипник | |
| 7 | 0***2 | Задняя крышка | |
| 8 | 1***8 | Болт | |
| 9 | 1***8 | Штифт | |
| 10 | 1***5 | Nut | |
| 11 | 1***0 | Винт | |
| 12 | 1***1 | Подшипник | |
| 13 | 0***7 | Промежуточное зубчатое колесо | |
| 14 | 1***4 | Retaining ring | |
| 15 | 0***4 | Промежуточный приводной вал | |
| 16 | 0***9 | Распорная втулка | |
| 17 | 0***5 | Ведущая шестерня | |
| 18 | 0***0 | Распорная втулка | |
| 19 | 0***8 | Регулировочная прокладка | |
| 20 | 0***6 | Корпус раздаточной коробки | |
| 21 | 1***5 | Шайба | |
| 22 | 1***1 | Болт | |
| 23 | 1***4 | Упорное кольцо | |
| 24 | 0***1 | Вал зубчатого колеса раздаточной коробки | |
| 25 | 0***9 | Втулка зубчатого зацепления | |
| 26 | 0***0 | Зубодержатель зацепления | |
| 27 | 0***4 | Ведомая шестерня | |
| 28 | 0***3 | Втулка шестерни | |
| 29 | 0***2 | Распорная втулка | |
| 30 | 1***4 | Масляная заглушка | |
| 31 | 0***3 | Передняя крышка | |
| 32 | 1***8 | Болт | |
| 33 | 0***1 | Вал вилки | |
| 34 | 1***5 | Стальной шар | |
| 35 | 0***8 | Пружина | |
| 36 | 0***0 | Вилка выключения | |
| 37 | 0***8 | Стопорный винт | |
| 38 | 1***0 | Стальная проволока горячего цинкования | |
| 39 | 1***5 | Combination seal washer | |
| 40 | 0***7 | Резьбовая пробка | |
| 41 | 0***9 | Сборка резьбовой пробки |
