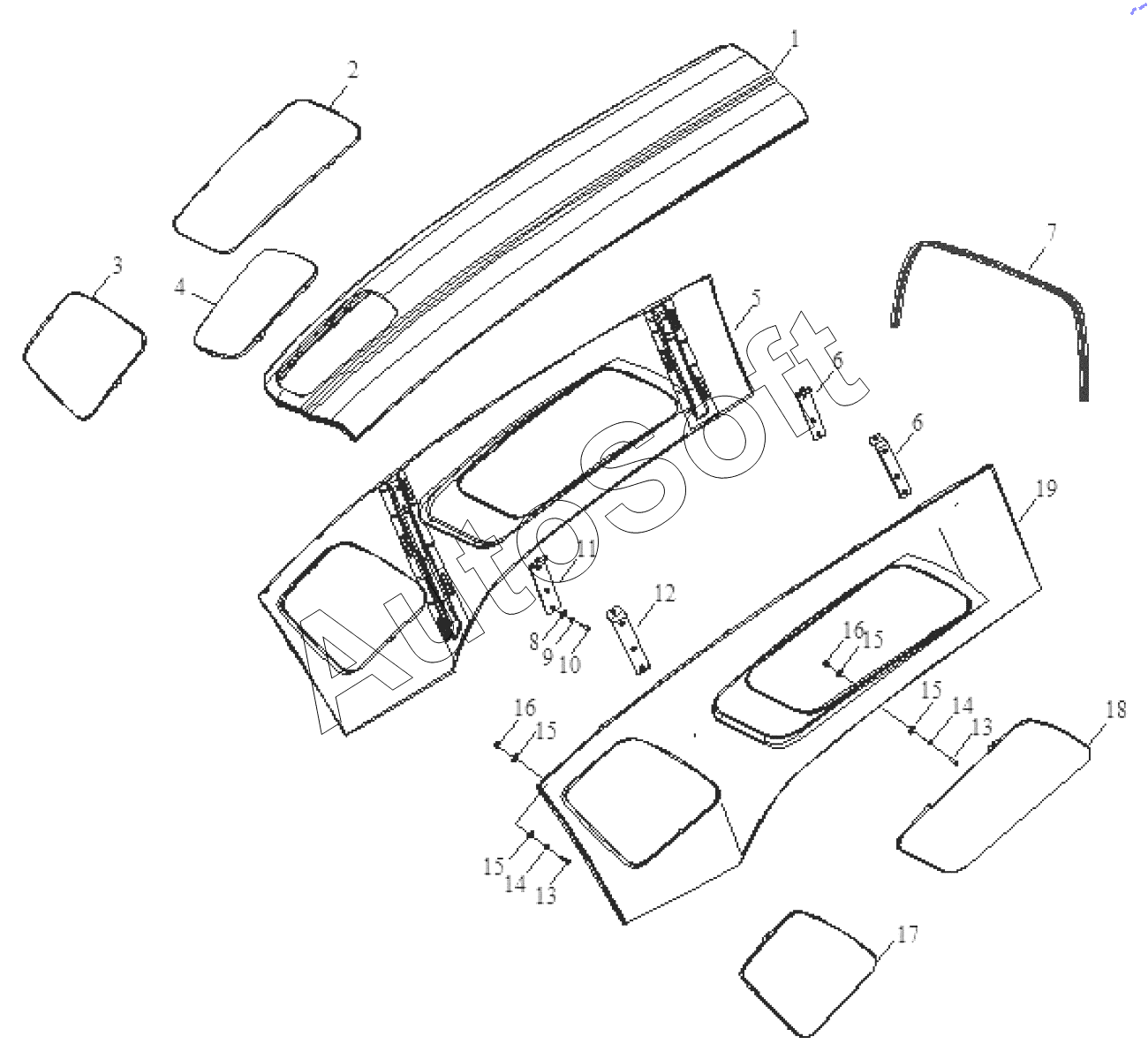

Каталог запасных частей к технике: Zoomlion RS (2021). 015716047SAA00000-RS1604.47.001 Монтаж капота в сборе
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Сварка крышки | |
| 2 | 0***0 | Правая задняя решетка | |
| 3 | 0***0 | Правая передняя решетка | |
| 4 | 0***0 | Решетка верхней крышки | |
| 5 | 0***8 | Сварка правобоковой планки | |
| 6 | 0***0 | Задняя соединительная планка | |
| 7 | 0***2 | Задний уплотнитель капота | |
| 8 | 1***6 | Washer | |
| 9 | 1***4 | Шайба | |
| 10 | 1***7 | Bolt | |
| 11 | 0***0 | Правая передняя соединительная планка | |
| 12 | 0***0 | Левая передняя соединительная планка | |
| 13 | 1***9 | Bolt | |
| 14 | 1***9 | Шайба | |
| 15 | 1***1 | Washer | |
| 16 | 1***1 | Nut | |
| 17 | 0***0 | Левая передняя решетка | |
| 18 | 0***0 | Левая задняя решетка | |
| 19 | 0***0 | Сварка левобоковой планки |
