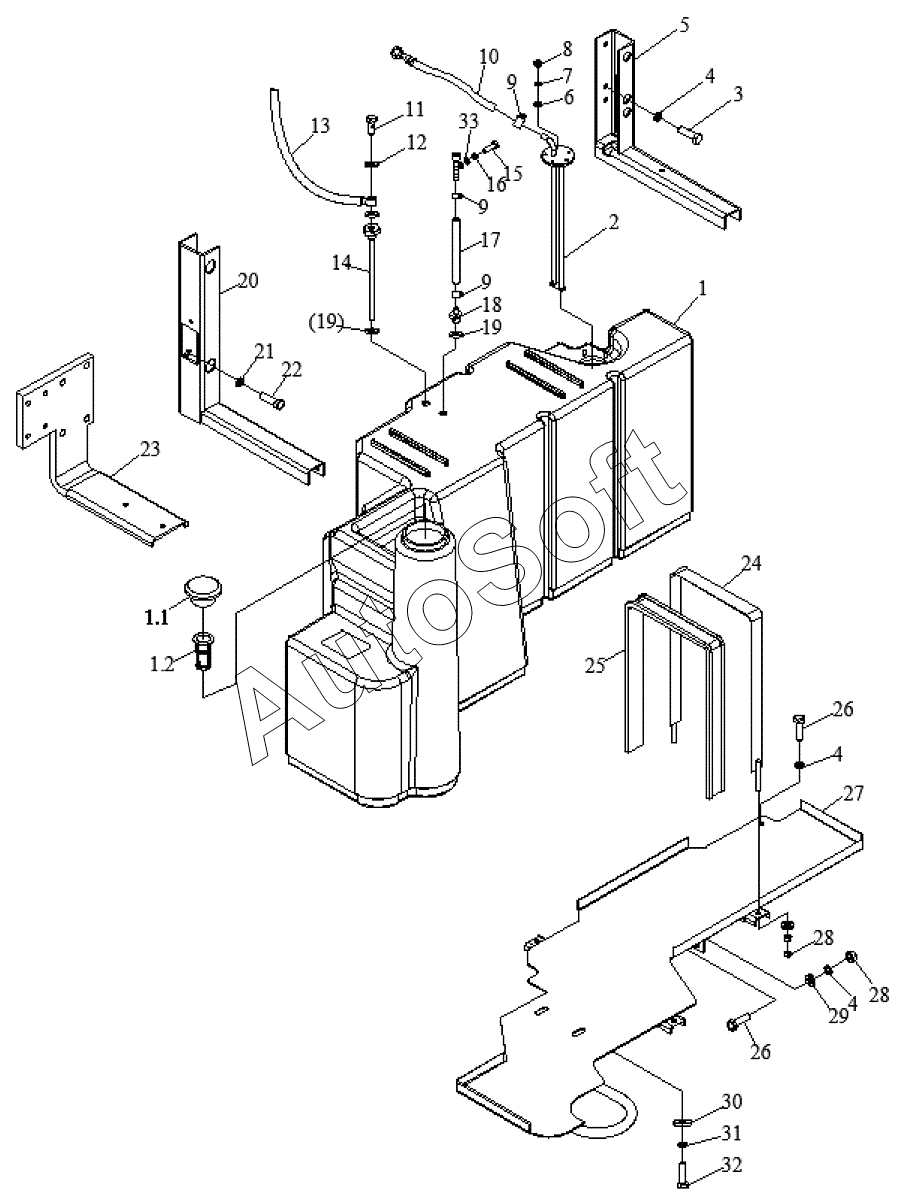

Каталог запасных частей к технике: Zoomlion RS (2021). 015716050SAA00000-RS1504.50Y.001 Монтаж топливного бака в сборе
1
1.1
1.2
2
3
4
4
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Масляный бак в сборе | |
| 1.1 | 0***3 | Крышка масляного бака | |
| 1.2 | 0***4 | Фильтровальная сетка | |
| 10 | 0***3 | Маслопровод | |
| 11 | 0***3 | Шарнирный болт | |
| 12 | 1***4 | Combination washer | |
| 13 | 0***2 | Возвратный маслопровод | |
| 14 | 0***6 | Сварка возвратной жесткой трубки | |
| 15 | 1***9 | Hexagon bolt M8x25-8.8 | |
| 16 | 1***0 | Washer | |
| 17 | 0***4 | Вентиляционные трубы | |
| 18 | 0***0 | Соединитель дыхательного аппарата | |
| 19 | 1***1 | О-образное кольцо | |
| 2 | 1***2 | Датчик топлива | |
| 20 | 0***5 | Сварка средней стойки топливного бака | |
| 21 | 1***2 | Гайка | |
| 22 | 1***5 | Washer | |
| 23 | 0***8 | Сварка передней стойки топливного бака | |
| 24 | 0***9 | Сварка гужевого ремня топливного бака | |
| 25 | 0***1 | Резиновая прокладка для гужевого ремня топливного бака | |
| 26 | 1***4 | Bolt | |
| 27 | 0***0 | Сварка защитной плиты топливого бака | |
| 28 | 1***3 | Nut | |
| 29 | 1***1 | Washer | |
| 3 | 1***6 | Bolt | |
| 30 | 1***1 | Washer | |
| 31 | 1***4 | Washer | |
| 32 | 1***9 | Bolt | |
| 33 | 1***8 | Washer | |
| 4 | 1***7 | Washer | |
| 5 | 0***4 | Сварка задней стойки масляного бака | |
| 6 | 1***6 | Washer | |
| 7 | 1***8 | Washer | |
| 8 | 1***4 | Гайка | |
| 9 | 1***3 | Хомут для шланга |
