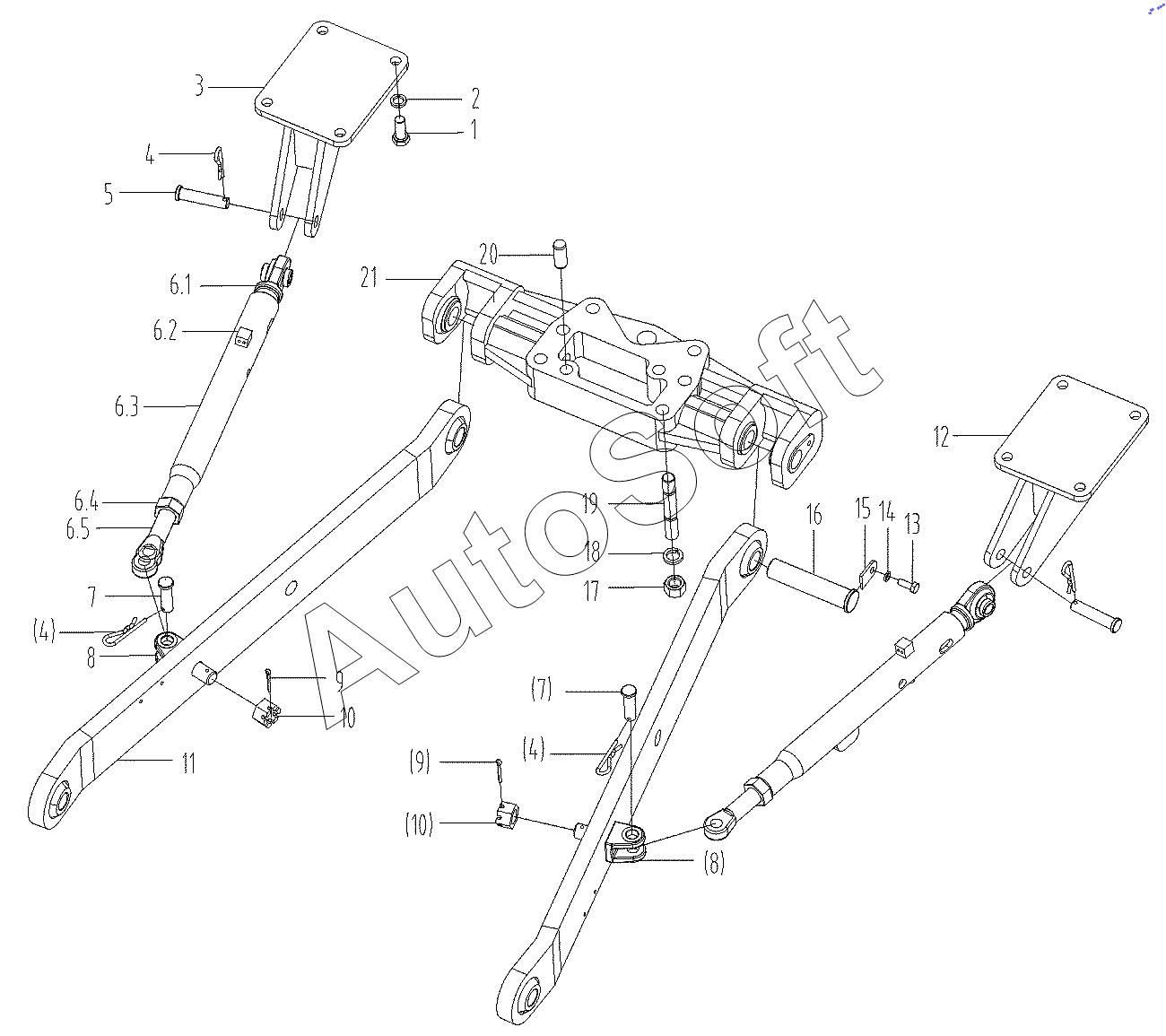

Каталог запасных частей к технике: Zoomlion RS (2021). 015716056SAB00000-RS1404.56D.001 Подвесное устройство в сборе
1
2
3
4
4
4
5
6.1
6.2
6.3
6.4
6.5
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***т | Болт | |
| 10 | 0***2 | Шестигранная гайка | |
| 11 | С***и | Сварной узел нижней тяги | |
| 12 | С***и | Сварка тяговой вилки правой ограничительной тяги | |
| 13 | Б***т | Болт | |
| 14 | Ш***а | Шайба | |
| 15 | У***и | Установочная планка нижней тяги | |
| 16 | Ш***и | Шарнирный вал нижней тяги | |
| 17 | Г***а | Гайка | |
| 18 | Ш***а | Шайба | |
| 19 | 1***5 | Pillar bolt | |
| 2 | Ш***а | Шайба | |
| 20 | 0***5 | Цилиндрический штифт | |
| 21 | С***и | Стойка нижней тяги | |
| 3 | С***и | Сварка тяговой вилки левой ограничительной тяги | |
| 4 | П***а | Пружинная защелка | |
| 5 | Ш***т | Штифт | |
| 6 | О***е | Ограничительная тяга в сборе | |
| 6.1 | П***е | Прессование ограничительной передней тяги в сборе | |
| 6.2 | Ф***е | Фиксирующий штифт ограничительной тяги в сборе | |
| 6.3 | С***и | Сварка ограничительной втулки | |
| 6.4 | Г***а | Гайка | |
| 6.5 | О***т | Ограничительный задний винт | |
| 7 | Ш***т | Штифт | |
| 8 | О***т | Ограничительный болт | |
| 9 | Р***т | Разводной шплинт |
