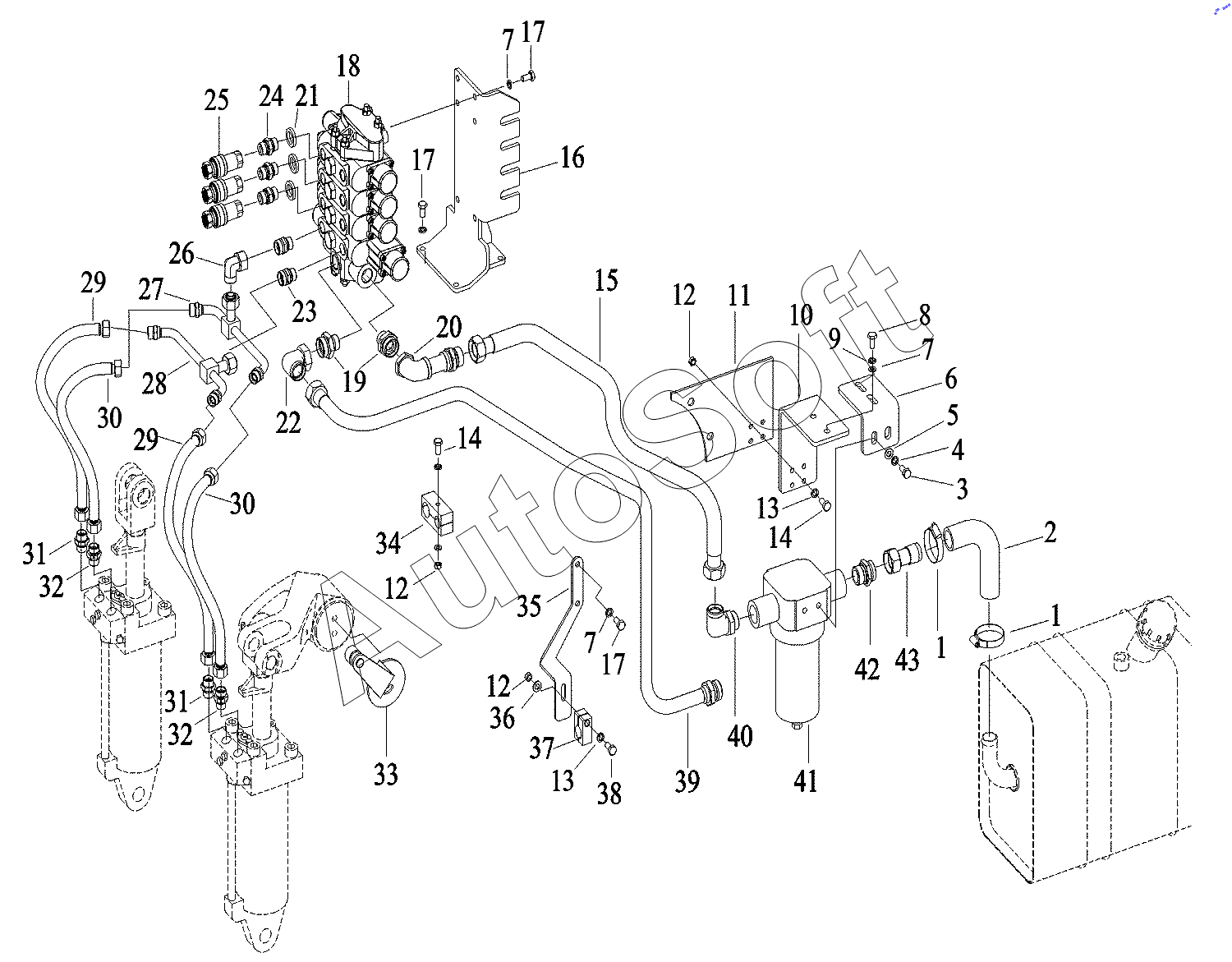

Каталог запасных частей к технике: Zoomlion RS (2021). 015718058SAC00000 Гидравлическая система в сборе(1)
1
1
2
3
4
5
6
7
7
7
8
9
10
11
12
12
12
13
13
14
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Хомут для шланга | |
| 10 | 0***0 | Сварка опоры фильтра откачивающей магистрали | |
| 11 | 0***3 | Опора фильтра откачивающей магистрали | |
| 12 | 1***2 | Nut | |
| 13 | 1***4 | Шайба | |
| 14 | 1***8 | Bolt | |
| 15 | 0***3 | Сварка возвратной стальной трубки многоходового клапана | |
| 16 | 0***5 | Сварка кронштейна многоходового клапана | |
| 17 | 1***4 | Bolt | |
| 18 | 0***8 | Блок клапанов в сборе | |
| 19 | 0***9 | Торцевой проходной соединитель | |
| 2 | 0***1 | Возвратный маслошланг | |
| 20 | 0***0 | Сварка возвратного патрубка многоходового клапана | |
| 21 | 1***8 | Комбинированная уплотнительная шайба | |
| 22 | 1***0 | Fitting | |
| 23 | 1***7 | Pipe joint | |
| 24 | 0***4 | Быстросъемная муфта отводящей трубы | |
| 25 | 0***0 | Быстросъемная муфта в сборе | |
| 26 | 1***5 | Прямоугольный переходник | |
| 27 | 0***0 | Сварка маслоподводящей стальной трубы гидроцилиндра | |
| 28 | 0***0 | Сварка маслоподводящей стальной трубы гидроцилиндра | |
| 29 | 0***2 | Шланг подъемного цилиндра | |
| 3 | 1***9 | Bolt | |
| 30 | 0***1 | Шланг подъемного цилиндра | |
| 31 | 0***1 | Прямое соединение | |
| 32 | 0***0 | Устройство управления спуском в сборе | |
| 33 | 0***8 | Узел стойки обратной связи | |
| 34 | 0***6 | Склейка зажима маслонасоса и резинки | |
| 35 | 0***6 | Держатель для зажима одноотверстного трубопровода | |
| 36 | 1***6 | Washer | |
| 37 | 0***5 | Зажим одноотверстного трубопровода | |
| 38 | 1***7 | Болт | |
| 39 | 0***0 | Сварка впускной стальной трубы блока клапанов | |
| 4 | 1***4 | Washer | |
| 40 | 0***0 | Регулируемый соединитель с зажимным кольцом | |
| 41 | 0***0 | Фильтр откачивающей магистрали в сборе | |
| 41.1 | 0***0 | Фильтрующий элемент фильтра откачивающей магистрали | |
| 42 | 0***0 | Торцевой проходной соединитель | |
| 43 | 0***4 | Возвратная стальная труба масляного бака в сборе | |
| 5 | 1***1 | Washer | |
| 6 | 0***5 | Опора фильтра откачивающей магистрали | |
| 7 | 1***1 | Washer | |
| 8 | 1***0 | Bolt | |
| 9 | 1***7 | Washer |
