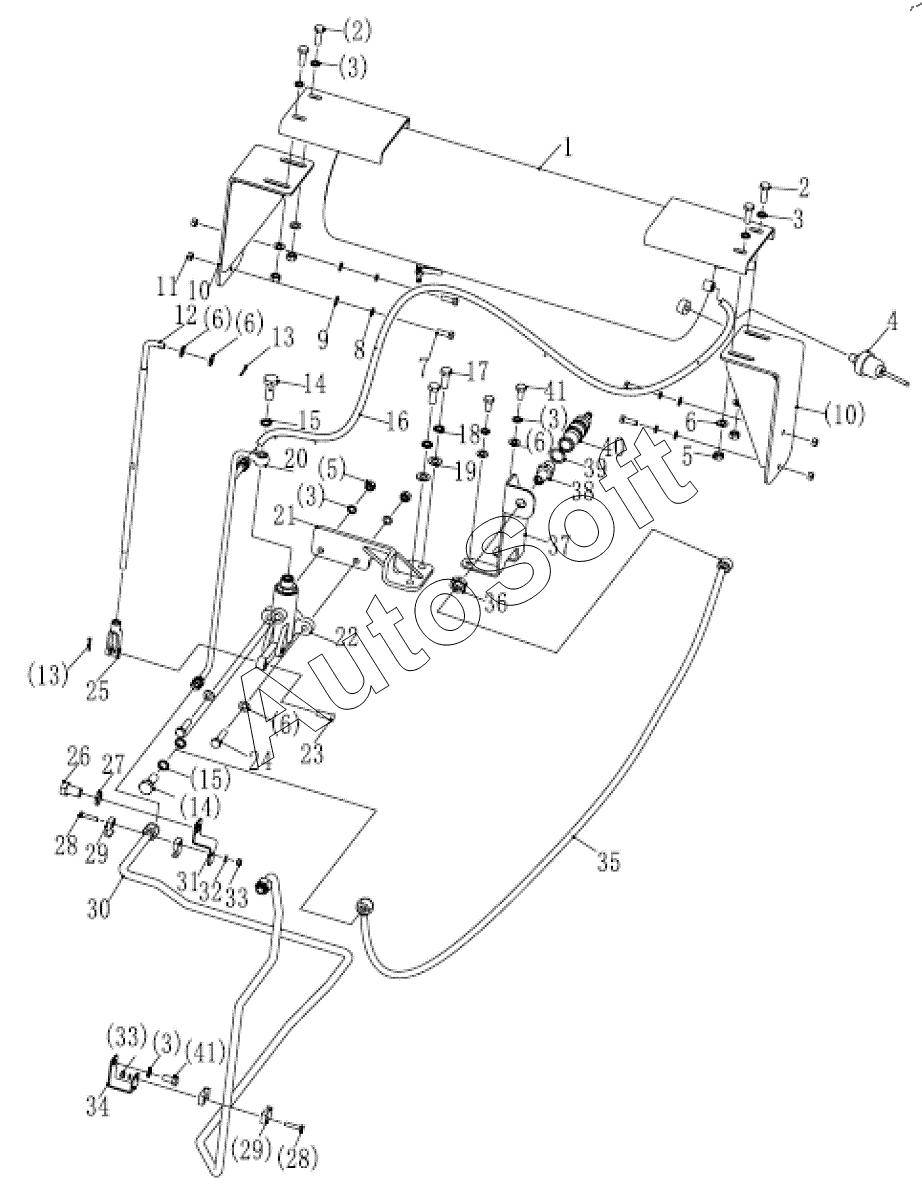

Каталог запасных частей к технике: Zoomlion RS (2021). 015716080SAB00000 Монтаж пневматического тормоза в сборе
1
2
2
3
3
3
3
3
4
5
5
6
6
6
6
6
7
8
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Узел воздушного резервуара | |
| 2 | 1***0 | Bolt | |
| 3 | 1***2 | Шайба | |
| 4 | 1***7 | Датчик давления воздуха | |
| 5 | 1***5 | Nut | |
| 6 | 1***1 | Washer | |
| 7 | 1***8 | Bolt | |
| 8 | 1***4 | Шайба | |
| 9 | 1***6 | Washer | |
| 10 | 0***0 | Сварка опоры воздушного резервуара | |
| 11 | 1***2 | Nut | |
| 12 | 0***0 | Сварка толкателя | |
| 13 | 1***0 | Pin | |
| 14 | 0***9 | Пустотелый болт | |
| 15 | 1***4 | Combination washer | |
| 16 | 0***0 | Впускной шланг воздушного резервуара | |
| 17 | 1***8 | Bolt | |
| 18 | 1***6 | Шайба | |
| 19 | 1***1 | Washer | |
| 20 | 0***0 | Сварка тройника | |
| 21 | 0***0 | Сварка опоры тормозного клапана | |
| 22 | 0***9 | Тормозной клапан с отсечкой воздуха | |
| 23 | 1***5 | Штифт | |
| 24 | 1***2 | Bolt | |
| 25 | 0***1 | Задняя вилка рычага тяги | |
| 26 | 1***4 | Bolt | |
| 27 | 1***8 | Шайба | |
| 28 | 1***5 | Bolt | |
| 29 | 0***5 | Стеллаж для одноотверстного трубопровода | |
| 30 | 0***0 | Выхлопная стальная труба воздушного компрессора в сборе | |
| 31 | 0***3 | Опора трубопровода | |
| 32 | 1***9 | Шайба | |
| 33 | 1***1 | Nut | |
| 34 | 0***1 | Опора трубопровода | |
| 35 | 0***5 | Выпускной шланг пневматического тормозного клапана | |
| 36 | 1***5 | Nut | |
| 37 | 0***2 | Опора для быстросъемной муфты | |
| 38 | 0***2 | Соединение выпускного трубопровода | |
| 39 | 0***8 | Уплотнительная прокладка для выводного штифта | |
| 40 | 0***1 | Быстроразъёмная муфта | |
| 41 | 1***6 | Bolt |
