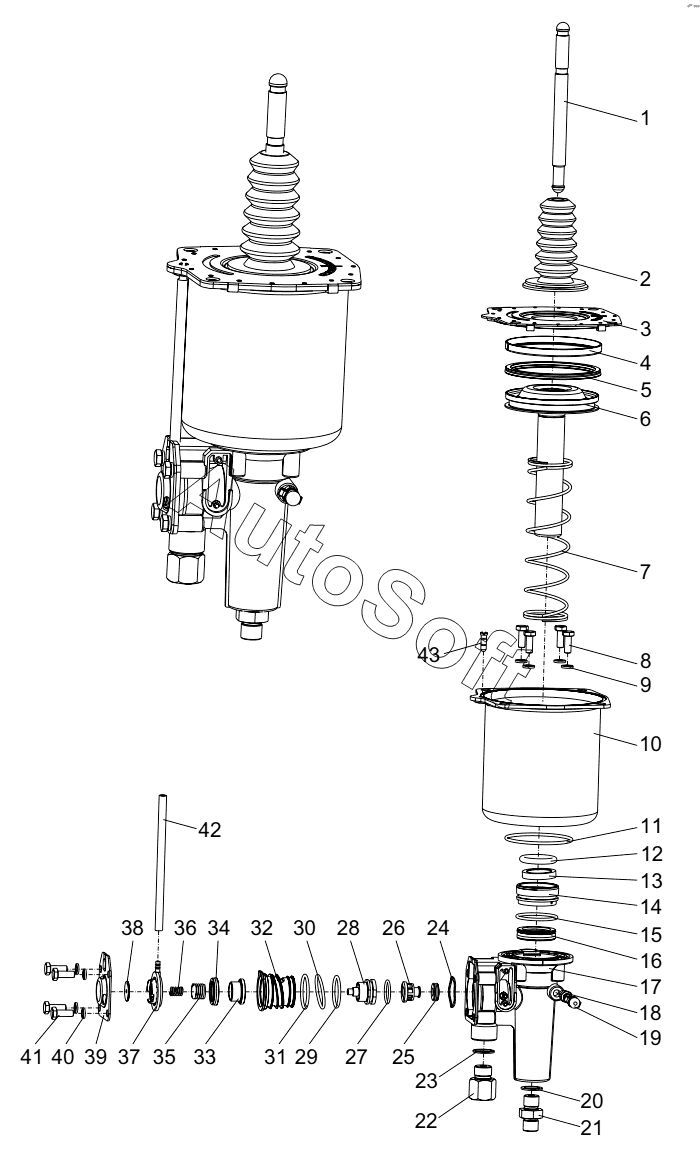

Каталог запасных частей к технике: Zoomlion ZLJ5440JQZV5.3 (2021). ЦИЛИНДР УСИЛИТЕЛЯ СЦЕПЛЕНИЯ ТИПА 102 D1010200010_102345E
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1010200010 | 1***0 | 102 type clutch booster cylinder | |
| 1 | Т***ь | Толкатель | |
| 2 | Ч***й | Чехол защитный | |
| 3 | Н***е | Накладка в сборе | |
| 4 | К***о | Кольцо | |
| 5 | К***я | Кольцо уплотнительное Y-образного сечения | |
| 6 | П***е | Поршень в сборе | |
| 7 | П***я | Пружина возвратная | |
| 8 | Б***т | Болт | |
| 9 | Ш***я | Шайба плоская | |
| 10 | К***а | Корпус цилиндра | |
| 11 | К***я | Кольцо уплотнительное круглого сечения | |
| 12 | К***я | Кольцо уплотнительное круглого сечения | |
| 13 | К***е | Кольцо промежуточное | |
| 14 | В***я | Втулка промежуточная | |
| 15 | К***я | Кольцо уплотнительное круглого сечения | |
| 16 | У***е | Уплотнение манжетное | |
| 17 | С***а | Седло клапана | |
| 18 | В***й | Винт воздуховыпускной | |
| 19 | К***й | Колпачок пылезащитный | |
| 20 | Ш***я | Шайба медная | |
| 21 | Ш***й | Штуцер выпускной | |
| 22 | Ш***й | Штуцер входной | |
| 23 | Ш***я | Шайба медная | |
| 24 | Ш***я | Шайба волнистая | |
| 25 | К***я | Кольцо уплотнительное Y-образного сечения | |
| 26 | П***й | Поршень управляющий | |
| 27 | К***я | Кольцо уплотнительное круглого сечения | |
| 28 | Т***а | Толкатель клапана | |
| 29 | К***я | Кольцо уплотнительное круглого сечения | |
| 30 | К***я | Кольцо уплотнительное круглого сечения | |
| 31 | К***я | Кольцо уплотнительное круглого сечения | |
| 32 | С***в | Седло впускного и выпускного клапанов | |
| 33 | К***й | Клапан впускной | |
| 34 | К***я | Кольцо уплотнительное Y-образного сечения | |
| 35 | П***а | Пружина впускного клапана | |
| 36 | П***а | Пружина выпускного клапана | |
| 37 | С***а | Седло пылезащитного клапана | |
| 38 | П***а | Пластинка пылезащитного клапана | |
| 39 | П***я | Пластина прижимная | |
| 40 | Ш***я | Шайба пружинная | |
| 41 | Б***т | Болт | |
| 42 | Т***а | Трубка сапуна | |
| 43 | П***я | Пробка вентиляционная |
