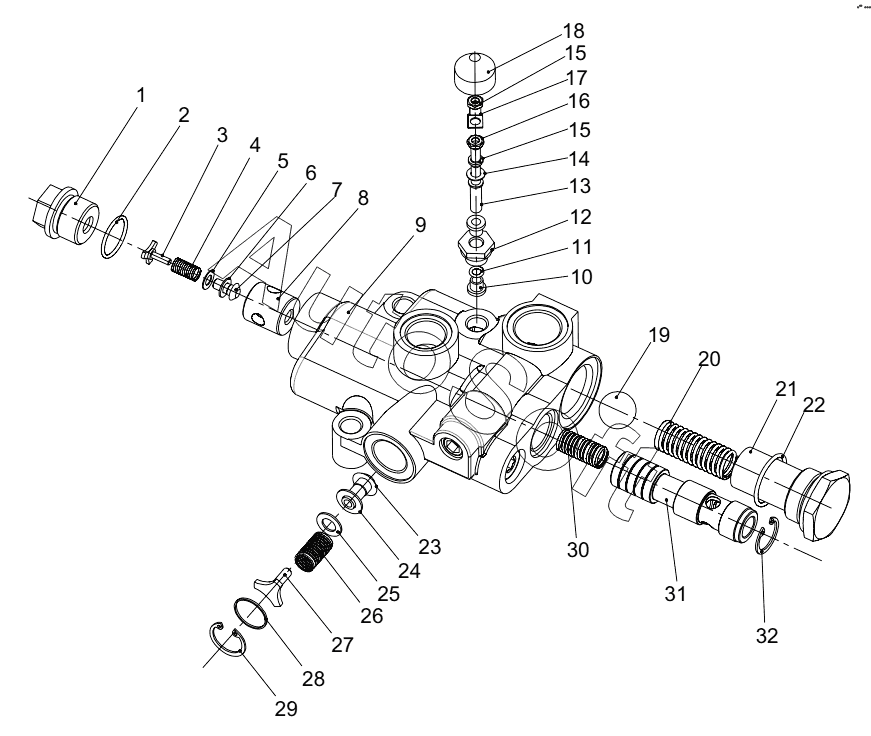

Каталог запасных частей к технике: Zoomlion ZLJ5440JQZV5.3 (2021). КЛАПАН АВАРИЙНЫЙ РУЛЕВОГО УПРАВЛЕНИЯ D1010300067_10001E
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1010300067 | 1***7 | Клапан аварийный рулевого управления | |
| 1 | 1***0 | Гайка А | |
| 2 | 1***0 | Кольцо уплотнительное резиновое круглого сечения | |
| 3 | 1***1 | Седло обратного клапана A | |
| 4 | 1***2 | Пружина A | |
| 5 | 1***3 | Шайба стальная | |
| 6 | 1***4 | Шайба резиновая | |
| 7 | 1***5 | Золотник клапана | |
| 8 | 1***6 | Втулка клапана | |
| 9 | 1***7 | Корпус | |
| 10 | 1***8 | Кольцо изолирующее | |
| 11 | 1***9 | Кольцо круглого сечения | |
| 12 | 1***0 | Контргайка | |
| 13 | 1***1 | Стержень триггерный | |
| 14 | 1***2 | Прокладка | |
| 15 | Ш***я | Шайба пружинная разрезная | |
| 16 | 1***9 | Nut | |
| 17 | 1***3 | Колодка | |
| 18 | 1***4 | Чехол защитный | |
| 19 | 1***4 | Шарик стальной | |
| 20 | 1***5 | Пружина II | |
| 21 | 1***6 | Заглушка | |
| 22 | 1***7 | Кольцо круглого сечения | |
| 23 | 1***8 | Золотник клапана | |
| 24 | 1***9 | Шайба резиновая | |
| 25 | 1***0 | Шайба | |
| 26 | 1***1 | Пружина B | |
| 27 | 1***2 | Седло обратного клапана B | |
| 28 | 1***3 | Кольцо стальное | |
| 29 | К***я | Кольцо стопорное пружинное для отверстия | |
| 30 | 1***4 | Пружина | |
| 31 | 1***5 | Золотник клапана | |
| 32 | 1***9 | Кольцо стопорное |
