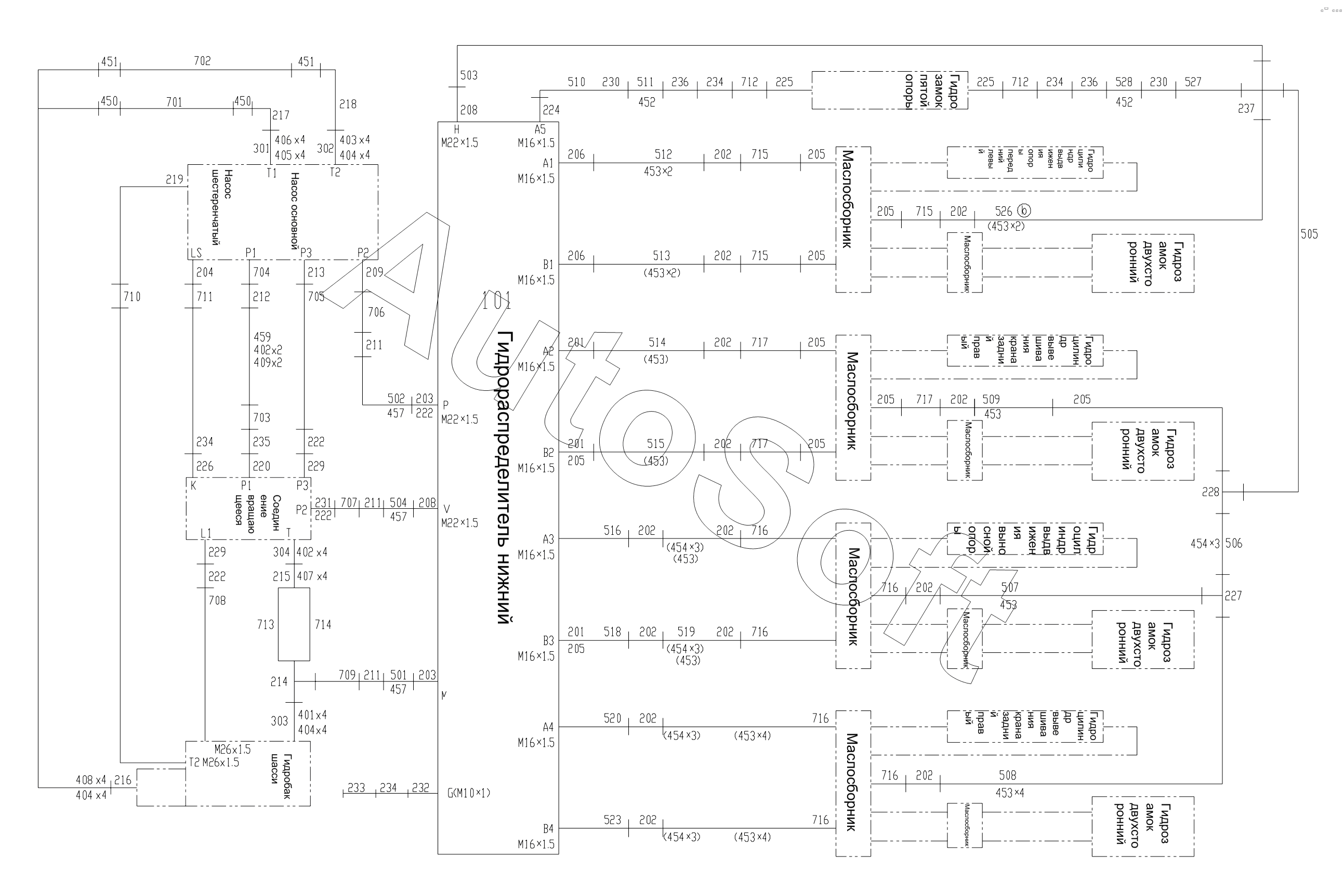

Каталог запасных частей к технике: Zoomlion ZLJ5440JQZV5.3 (2021). СХЕМА СОЕДИНЕНИЯ ТРУБОПРОВОДОВ ГИДРОСИСТЕМЫ ШАССИ D00638301720000000E
101
201
201
201
202
202
202
202
202
202
202
202
202
202
202
202
202
202
203
203
204
205
205
205
205
205
205
205
205
205
206
206
208
208
209
211
211
211
212
213
214
215
216
217
218
219
220
222
222
222
222
224
225
225
226
227
228
229
229
230
230
231
232
233
234
234
234
234
235
236
236
237
301
302
303
304
401
402
402
403
404
404
404
405
406
407
408
409
450
450
451
451
452
452
453
453
453
453
453
453
453
453
453
453
453
453
454
454
454
454
454
457
457
457
459
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
518
519
520
523
526
527
528
701
702
703
704
705
706
707
708
709
710
711
712
712
713
714
715
715
715
716
716
716
716
716
716
717
717
717
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00638301720000000 | 0***0 | Схема соединения трубопроводов гидросистемы шасси | |
| 101 | 1***) | Гидрораспределитель нижний | |
| 201 | 1***) | Штуцер | |
| 202 | 1***) | Штуцер | |
| 203 | 1***) | Штуцер | |
| 204 | 1***5 | Соединение | |
| 205 | 1***0 | Fitting | |
| 206 | 1***) | Корпус резьбового прямого соединения с зажим ным кольцом | |
| 207 | 1***) | Штуцер | |
| 208 | 1***) | Корпус резьбового прямого соединения с зажим ным кольцом | |
| 209 | 1***3 | Соединение фланцевое в сборе | |
| 211 | 1***) | Штуцер | |
| 212 | 1***4 | Fitting | |
| 213 | 1***) | Соединение фланцевое в сборе | |
| 214 | 0***0 | Штуцер возвратного трубопровода гидробака | |
| 215 | 0***0 | Штуцер возвратного трубопровода вращающегося соединения | |
| 216 | 0***0 | Штуцер всасывающий гидробака | |
| 217 | 0***0 | Штуцер всасывающий | |
| 218 | 0***0 | Штуцер всасывающий | |
| 219 | 1***8 | Pipe fitting | |
| 220 | 1***8 | Fitting | |
| 222 | 1***) | Соединение | |
| 224 | 1***) | Корпус резьбового прямого соединения с зажим ным кольцом | |
| 225 | 1***) | Штуцер | |
| 226 | 1***) | Штуцер | |
| 227 | 1***) | Соединение | |
| 228 | 1***7 | Joint | |
| 229 | 1***3 | Pipe fitting | |
| 230 | 1***6 | Fitting | |
| 231 | 1***) | Соединение | |
| 232 | 1***) | Штуцер | |
| 233 | 1***) | Соединение измерительное | |
| 234 | 1***) | Соединение | |
| 235 | 1***5 | fitting | |
| 236 | 1***8 | Pipe joint | |
| 237 | 1***7 | Кольцо резиновое уплотнительное круглого сечения | |
| 301 | 1***) | Кольцо резиновое уплотнительное круглого сечения | |
| 302 | 1***) | Кольцо резиновое уплотнительное круглого сечения | |
| 303 | 1***) | Кольцо резиновое уплотнительное круглого сечения | |
| 304 | 1***) | Кольцо резиновое уплотнительное круглого сечения | |
| 401 | 1***5 | Screw | |
| 402 | 1***) | Шайба | |
| 403 | 1***4 | Screw | |
| 404 | 1***) | Шайба | |
| 405 | 1***5 | Bolt | |
| 406 | 1***) | Шайба | |
| 407 | 1***1 | Screw | |
| 408 | 1***0 | Bolt M12x45-8.8 | |
| 409 | 1***6 | Bolt | |
| 450 | 1***8 | Worm clamp | |
| 451 | 1***) | Хомут червячный | |
| 452 | 1***5 | Хомут трубный | |
| 453 | 1***) | Хомут трубный | |
| 454 | 1***) | Хомут трубный | |
| 457 | 1***) | Хомут трубный | |
| 458 | 1***) | Хомут нейлоновый | |
| 459 | 0***0 | Хомут трубный | |
| 501 | 0***0 | Труба стальная в сборе | |
| 502 | 0***0 | Труба стальная в сборе | |
| 503 | 0***0 | Труба стальная в сборе | |
| 504 | 0***0 | Труба стальная в сборе | |
| 505 | 0***0 | Труба стальная в сборе | |
| 506 | 0***0 | Труба стальная в сборе | |
| 507 | 0***0 | Труба стальная в сборе | |
| 508 | 0***0 | Труба стальная в сборе | |
| 509 | 0***0 | Труба стальная в сборе | |
| 510 | 0***0 | Труба стальная в сборе | |
| 511 | 0***0 | Труба стальная в сборе | |
| 512 | 0***0 | Труба стальная в сборе | |
| 513 | 0***0 | Труба стальная в сборе | |
| 514 | 0***0 | Труба стальная в сборе | |
| 515 | 0***0 | Труба стальная в сборе | |
| 516 | 0***0 | Труба стальная в сборе | |
| 517 | 0***0 | Труба стальная в сборе | |
| 518 | 0***0 | Труба стальная в сборе | |
| 519 | 0***0 | Труба стальная в сборе | |
| 520 | 0***0 | Труба стальная в сборе | |
| 521 | 0***0 | Труба стальная в сборе | |
| 522 | 0***0 | Труба стальная в сборе | |
| 523 | 0***0 | Труба стальная в сборе | |
| 524 | 0***0 | Труба стальная в сборе | |
| 525 | 0***0 | Труба стальная в сборе | |
| 526 | 0***0 | Труба стальная в сборе | |
| 527 | 0***0 | Труба стальная в сборе | |
| 528 | 0***0 | Труба стальная в сборе | |
| 701 | 0***0 | Рукав всасывающий | |
| 702 | 0***0 | Рукав всасывающий | |
| 703 | 1***4 | Рукав в сборе | |
| 704 | 1***6 | Рукав в сборе | |
| 705 | 1***5 | Рукав в сборе | |
| 706 | 1***2 | Рукав в сборе | |
| 707 | 1***9 | Рукав в сборе | |
| 708 | 1***6 | Рукав в сборе | |
| 709 | 1***7 | Рукав в сборе | |
| 710 | 1***) | Рукав в сборе | |
| 711 | 1***0 | Рукав в сборе | |
| 712 | 1***7 | Рукав в сборе | |
| 713 | 1***7 | Рукав в сборе | |
| 714 | 1***9 | Hose assy | |
| 715 | 1***) | Рукав в сборе | |
| 716 | 1***7 | Hose assy | |
| 717 | 1***7 | Рукав в сборе |
