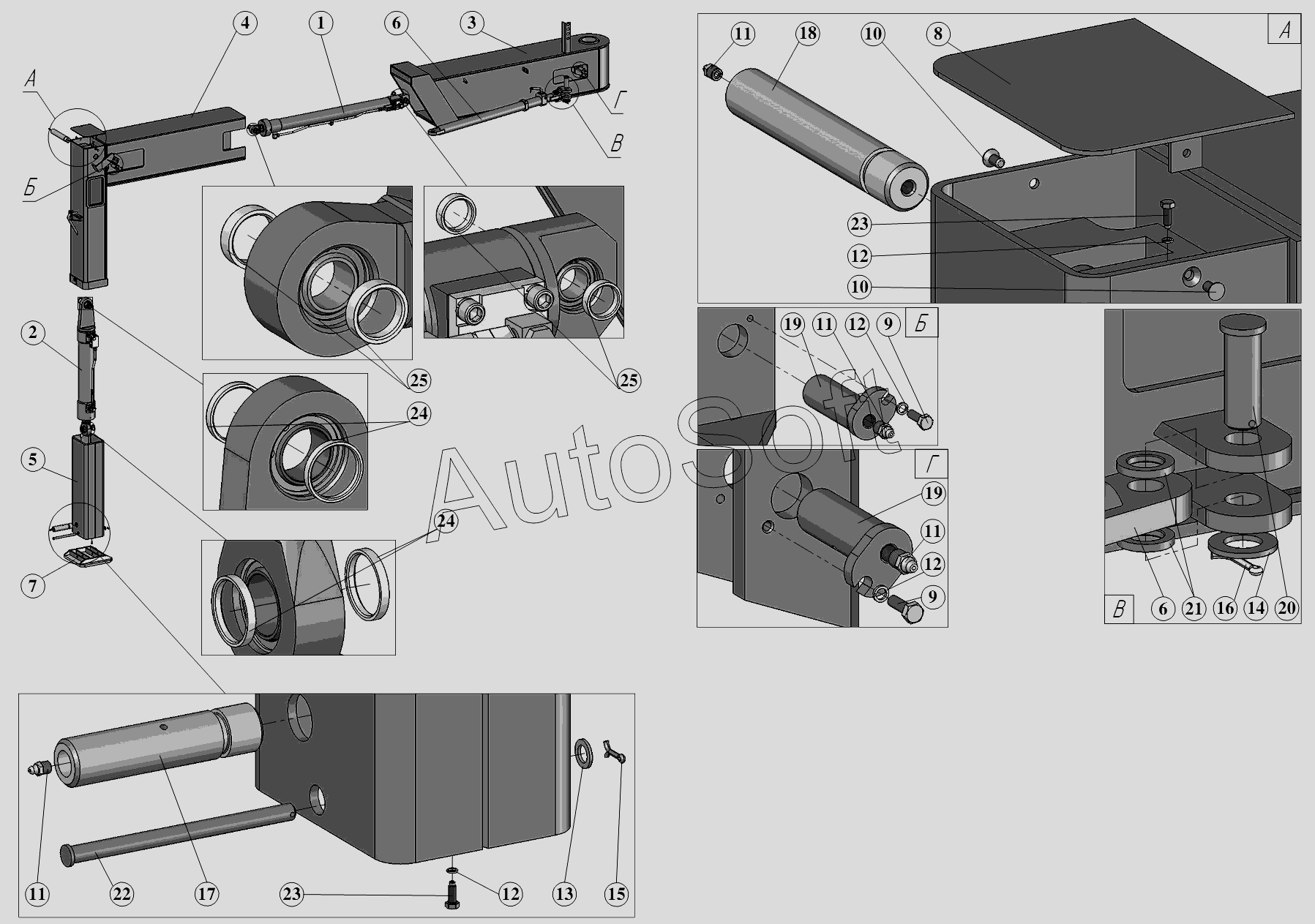

Каталог запасных частей к технике: ПАО "ТЗА" Автобетононасос 581532 (2007). Опора передняя СБ-170.11.99.000-01
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Гидроцилиндр | |
| 2 | С***1 | Гидроцилиндр опускания опор | |
| 3 | С***1 | Консоль | |
| 4 | С***1 | Корпус опоры | |
| 5 | С***1 | Стойка выдвижная | |
| 6 | С***0 | Тяга телескопическая | |
| 7 | С***0 | Пята | |
| 8 | С***0 | Крышка съёмная | |
| 9 | Б***9 | Болт M6-6gx20.58.019 | |
| 10 | В***9 | Винт 2M8-6gx16.48.019 | |
| 11 | М***р | Маслёнка 1.2 Ц6хр | |
| 12 | Ш***9 | Шайба 6.65Г.019 | |
| 13 | Ш***9 | Шайба А 14.01.019 | |
| 14 | Ш***9 | Шайба А 33.02. СтЗсп 019 | |
| 15 | Ш***9 | Шплинт 4,0x25.019 | |
| 16 | Ш***9 | Шплинт 6,3x63.019 | |
| 17 | С***1 | Ось | |
| 18 | С***1 | Ось | |
| 19 | С***2 | Палец | |
| 20 | С***3 | Ось | |
| 21 | С***4 | Шайба упорная | |
| 22 | С***6 | Ось | |
| 23 | С***7 | Болт стопорный | |
| 24 | С***8 | Кольцо упорное | |
| 25 | С***9 | Кольцо упорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
